FFSD-05-S-12.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 10 路, 美国线规 30 awg
供应商型号: ET-2856053
供应商: 海外现货
标准整包数: 1

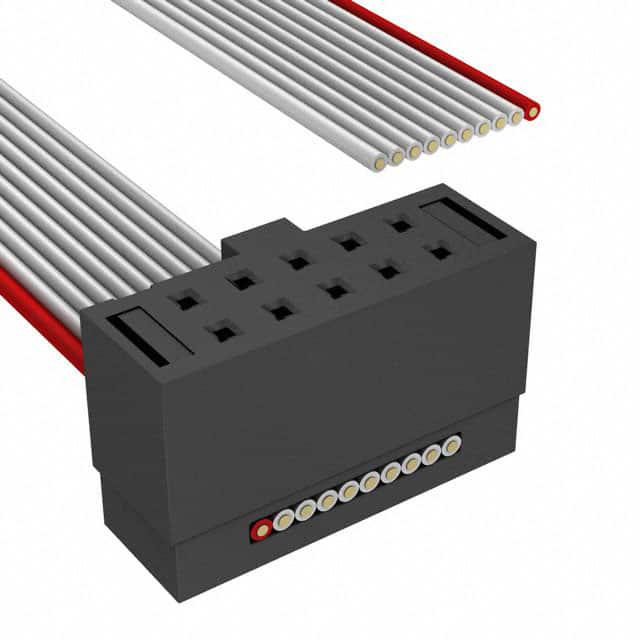

SAMTEC 矩形线缆 FFSD-05-S-12.00-01-N

FFSD-05-S-12.00-01-N概述

    电子元器件产品技术手册解析

    1. 产品简介


    本手册详细介绍了一款由SAMTEC公司生产的双排女式IDC(绝缘位移连接器)装配件。这种IDC装配件主要用于电子连接场合,如信号传输、电源分配等。它通过绝缘位移技术实现电气连接,具有结构紧凑、安装方便的特点,广泛应用于各种电子设备中,如电脑、通信设备和工业控制设备。

    2. 技术参数


    - 外形尺寸:长度为4.00英寸(101.6毫米)以上(对于带有-D"XX"选项的情况),其他情况最小长度为1.00英寸(25.4毫米)。
    - 引脚配置:单端(-S)或双端(-D)。单端配置适用于简单连接,双端配置可以实现更复杂的连接需求。
    - 材料:绝缘体采用PBT(聚对苯二甲酸丁二醇酯)UL94V-0级黑色材料;接触件材质为铍铜(BeCu)。
    - 导线规格:使用30 AWG,7/38规格的绞合镀锡导线,导线外部为灰色PVC(聚氯乙烯)绝缘层。
    - 电镀:接触区采用金电镀,厚度为0.000010英寸(镀镍0.000050英寸后),其他区域采用锡电镀,厚度为0.000200英寸(镀镍0.000050英寸后)。
    - 组装长度:包含添加选项长度在内的总长度必须符合特定标准。

    3. 产品特点和优势


    - 高效连接:利用绝缘位移技术实现快速可靠的电气连接。
    - 多样化配置:提供多种选项,包括单端/双端、反向布线、中间反向等,满足不同的应用需求。
    - 可靠性高:所有组件均需进行100%的电气测试和高压测试,确保质量。
    - 抗应力能力:配备的应力释放选项能够承受高达5磅(22牛顿)的直线拉力。
    - 兼容性强:可以根据需要选择不同的焊接和连接方式,提高兼容性。

    4. 应用案例和使用建议


    - 工业自动化:用于控制面板中的信号和电源连接。
    - 通信设备:如路由器和交换机中的数据传输线路。
    - 消费电子:家用电器中的电源和信号连接。
    使用建议:
    - 在切割电缆时,注意导线不应超过电缆绝缘层的边缘,以保持良好的电气连接。
    - 在连接过程中,应确保红色电线正确地放置于第一位置指示器的一侧或另一侧,具体取决于所选选项。
    - 对于长电缆,长度公差应控制在±1%以内;短电缆则为±0.125英寸。

    5. 兼容性和支持


    该IDC装配件具有较高的兼容性,可以与其他常见的电子组件一起使用。制造商提供了全面的支持服务,包括安装指导、故障排查和技术支持。

    6. 常见问题与解决方案


    - 问题:导线无法正确插入。
    解决方案:检查导线是否合适,确保正确切割并符合规范。
    - 问题:连接器未通过电气测试。
    解决方案:仔细检查连接器的连接和配置,确保所有零件正确安装且符合标准。
    - 问题:连接器出现松动。
    解决方案:重新压接连接器,并确保所有固定部件都牢固安装。

    7. 总结和推荐


    这款SAMTEC公司的双排女式IDC装配件具备高效、可靠、多样化的配置选项,适合各种复杂的应用场景。其独特的设计和高性能表现使其在市场上具有很强的竞争力。我们强烈推荐该产品给寻求高质量、高性能连接解决方案的专业人士和企业。

FFSD-05-S-12.00-01-N参数

参数
长*宽*高 304.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

FFSD-05-S-12.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-05-S-12.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-05-S-12.00-01-N FFSD-05-S-12.00-01-N数据手册

FFSD-05-S-12.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
