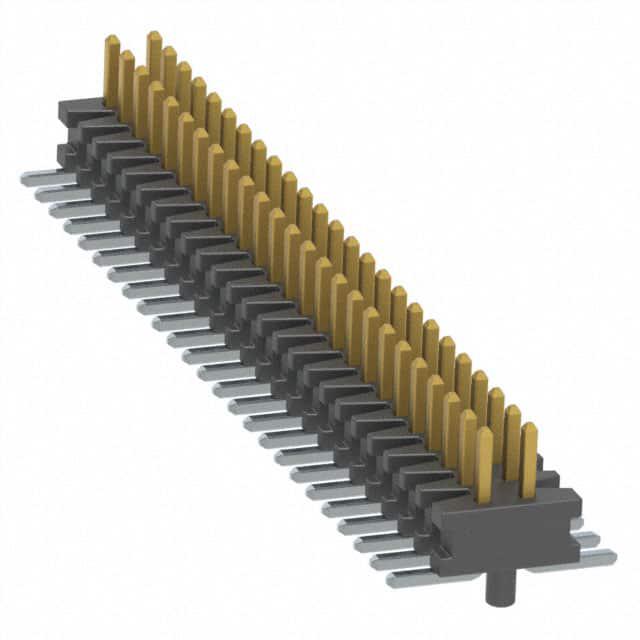

FTMH-125-03-F-DV-A-P

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 50pin 推挽式 Male Pin 黑色 贴片安装
供应商型号: 200-FTMH12503FDVAP
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FTMH-125-03-F-DV-A-P

FTMH-125-03-F-DV-A-P概述


    产品简介


    本技术手册介绍了Samtec公司的FTMH系列终端接插件。这是一种表面贴装终端条(SMT Terminal Strips),适用于多种电子设备。该系列产品包括两种主要类型:FTMH和FTM,它们分别适用于不同的连接需求。FTMH主要应用于表面贴装,而FTM则提供低剖面设计以适应空间有限的应用场合。这些接插件广泛应用于通信设备、计算机系统、工业自动化等领域,能够满足对高性能连接的需求。

    技术参数


    - 引脚数量: 每行引脚数量为5到50个(对于FTMH);2到50个(对于FTM,未屏蔽);5到46个(对于FTM,屏蔽)
    - 引脚样式: –02:1.91mm (0.075"),–03:1.65mm (0.065")
    - 端子材料: 磷青铜
    - 额定电流: 每个引脚2.8A(双电源)
    - 工作温度范围: -55°C 至 +125°C
    - 绝缘材料: 黑色液晶聚合物
    - 镀层选项: –F:镀金插针,磨砂锡尾;–L:10μ" (0.25μm) 金插针,磨砂锡尾
    - 符合RoHS标准: 是
    - 无铅焊接: 支持
    - 焊盘位置公差: -DV:≤0.10mm (0.004");-DH:≤0.10mm (0.004") (5-25),≤0.15mm (0.006") (26-50)
    - 其他认证: 具体认证可参考 www.samtec.com/quality

    产品特点和优势


    FTMH系列接插件具有以下显著特点:
    1. 多样化配置: 提供多种引脚数量和样式,适应不同应用需求。
    2. 高电流承载能力: 每个引脚2.8A的电流承载能力,确保高效电力传输。
    3. 宽温度范围: 工作温度范围从-55°C到+125°C,适用于各种恶劣环境。
    4. 高质量材料: 使用磷青铜端子和黑色液晶聚合物绝缘材料,提高耐用性和可靠性。
    5. 灵活的设计选择: 包括金属或塑料排针选项,以及塑料贴片垫和柔性盖选项。

    应用案例和使用建议


    - 通信设备: 在通信设备中,如路由器、交换机等,FTMH接插件可以确保高速数据传输和稳定连接。
    - 工业自动化: 在工业自动化领域,接插件的耐用性和高电流承载能力使其成为理想选择。
    - 计算机系统: 在计算机主板等应用场景中,FTMH接插件可提供稳定的电源连接和信号传输。
    使用建议:
    1. 在设计电路板时,应考虑接插件的引脚间距和排列方式,确保布局合理。
    2. 安装过程中,需注意引脚位置公差,避免安装误差导致接触不良。
    3. 在极端环境下使用时,确保接插件的温度范围适合工作环境。

    兼容性和支持


    FTMH系列接插件与CLM、MLE接插件兼容,适用于多种电子设备。Samtec公司提供了全面的技术支持和售后服务,包括图纸、认证信息和常见问题解答。此外,客户特定要求必须经过Samtec批准并记录在特定的客户图纸中才能应用。

    常见问题与解决方案


    1. 问: 如何检查接插件的引脚位置公差?
    答: 参考技术手册中的公差表,确保安装精度。

    2. 问: 接插件的镀层如何处理?
    答: 选择合适的镀层选项(–F或–L),并确保正确安装。
    3. 问: 如何确定接插件的电气参数?
    答: 参考手册中的电气参数部分,确保满足应用需求。

    总结和推荐


    总体来看,FTMH系列接插件在设计上充分考虑了多样化的应用需求,具备出色的性能和可靠性。无论是通信设备、工业自动化还是计算机系统,都能发挥其优势。强烈推荐使用该系列产品,特别是在需要高电流承载能力和宽温度范围的应用场景中。如果您对特定的应用有疑问,欢迎联系Samtec的技术支持团队获取进一步的帮助。

FTMH-125-03-F-DV-A-P参数

参数
针脚数 50pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
安装方式 贴片安装
零件状态 在售
包装方式 管装
