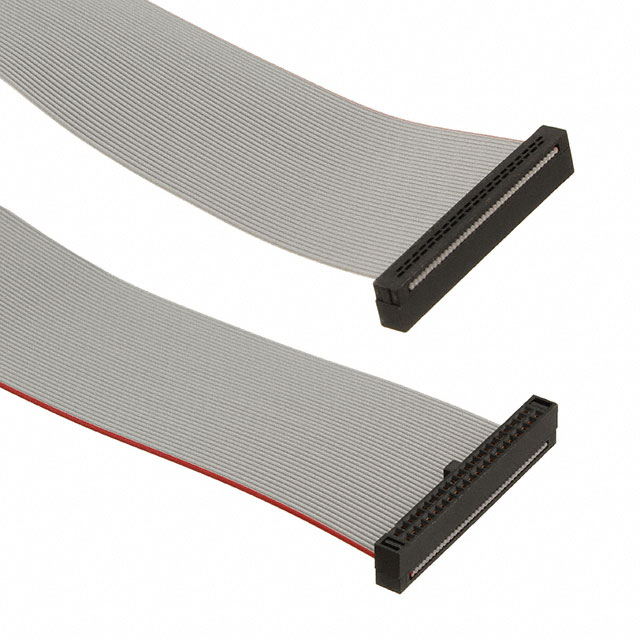

FFSD-20-D-06.00-01-N-R

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 40 路, 美国线规 30 awg
供应商型号: SAM11181-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形线缆 FFSD-20-D-06.00-01-N-R

FFSD-20-D-06.00-01-N-R概述


    产品简介


    本产品为FFSD系列的双排女性IDC(Insulation Displacement Connector)接线端子组装件。该系列产品主要应用于需要高密度连接和可靠电接触的应用场景。它们被广泛用于通信设备、计算机、工业自动化控制等领域,提供了一种高效且经济的连接解决方案。

    技术参数


    | 参数 | 描述 |

    | 外形尺寸 | 0.050 x 0.050英寸 |
    | 镀层 | 接触区:0.000010英寸镀金;其余区域:0.000200英寸镀锡过镍 |
    | 导线类型 | 30 AWG,7/38,绞合,带灰色PVC绝缘层 |
    | 位置数 | -02至-25位(每行) |
    | 组装长度 | 所有选项中,使用-D"XX"的最小组装长度为4.00英寸(101.6毫米),其余为1.00英寸(25.4毫米)|
    | 尺寸公差 | 每个位置增加0.050英寸(1.27毫米),总长度公差为±1% |
    | 接触材料 | 黄铜铍 |

    产品特点和优势


    FFSD系列的双排女性IDC接线端子组装件具有以下显著特点和优势:
    - 高密度连接:每个组装件可容纳多达25个位置,非常适合高密度布线需求。
    - 可靠性高:经过100%电气测试,确保无短路和断路,同时进行高压测试(630V)以确保安全性。
    - 易于安装:适合多种组装方式,如单端和双端组装,可满足不同应用需求。
    - 良好的适应性:能够在不同的环境下工作,并提供多种接线选项,增强使用灵活性。
    - 高质量镀层:接触区采用金镀层,提高了耐腐蚀性和导电性,确保长期稳定性能。

    应用案例和使用建议


    这些接线端子组装件在多种电子设备和系统中都有广泛应用。例如,在通信设备中,它们可用于连接高速数据传输线路,确保信号完整性;在工业自动化控制中,它们可应用于复杂的控制面板,实现精准的信号传递和控制。为了更好地发挥这些接线端子的优势,建议用户在组装时严格按照手册中的要求操作,特别是在处理导线时要确保不超出电缆绝缘层的限制。

    兼容性和支持


    该产品支持多种组装选项,如单端、双端、反向接线等,适用于广泛的场景。此外,制造商提供了全面的支持服务,包括详细的安装指南和技术支持,以帮助用户更好地利用这些产品。

    常见问题与解决方案


    1. 问题:导线插入困难。
    - 解决方案:检查导线规格是否符合要求,并确保导线未超出电缆绝缘层的限制。
    2. 问题:接触不良。
    - 解决方案:确认镀层质量,如果接触区镀层出现损坏,可以更换新的组装件。
    3. 问题:电气测试失败。
    - 解决方案:确保所有组装件都经过100%电气测试和高压测试,若存在问题,重新检查组装过程并调整。

    总结和推荐


    总体而言,FFSD系列的双排女性IDC接线端子组装件以其高密度、高可靠性和广泛的兼容性成为市场上备受推崇的产品之一。无论是用于通信设备还是工业控制系统,它都能提供可靠的连接解决方案。鉴于其优异的性能和厂家提供的全方位支持,我们强烈推荐这款产品给需要高效、稳定连接的用户。

FFSD-20-D-06.00-01-N-R参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装
