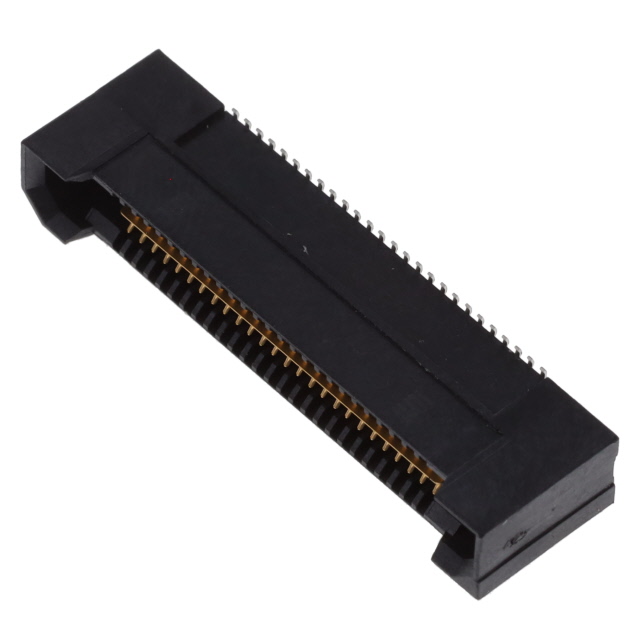

QRF8-026-07.0-L-D-A-GP

厂牌: SAMTEC
产品描述: Array,Female Sockets 800μm 2 52pin 7mm,10mm,12mm 7.01mm 250nm 金 SMD,P=0.8mm 贴片安装 30.05mm(长度)*11.76mm(高度)
供应商型号: 200-QRF802607.0LDAGP
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-026-07.0-L-D-A-GP

QRF8-026-07.0-L-D-A-GP概述

    # QRM8/QRF8系列电子元器件技术手册解析

    1. 产品简介


    基本信息
    QRM8/QRF8系列是Samtec公司推出的一款基于0.80毫米(0.0315英寸)的Q Rate® Slim Body Ground Plane连接器。该系列产品适用于垂直配置,通过不同的板间连接方式提供灵活的应用选择。此外,还支持共面和垂直板对板的应用,同时可选配导柱及多种包装选项。
    主要功能
    - 提供高速信号传输,支持高达28Gbps的NRZ数据速率。
    - 紧凑设计,适用于空间受限的应用场景。
    - 可靠的机械和电气性能,满足严苛的工业环境要求。
    应用领域
    广泛应用于通信、医疗设备、工业自动化、消费电子等领域,特别适合需要高性能和高可靠性的场景。

    2. 技术参数


    | 参数类别 | 测试条件 | 要求值 | 测试结果 |
    ||
    | 电流容量 | 每行通一针 | 2.2A | 合格 |
    | 电压等级 | 工作电压 | 215VAC | 合格 |
    | 温度范围 | 工作温度 | -55°C至+125°C| 合格 |
    | 湿度范围 | 相对湿度 | 最高95% | 合格 |
    | 绝缘电阻 | ≥5000 MΩ | ≥100,000 MΩ | 合格 |
    | 接触电阻 | ≤15 mΩ | ≤15 mΩ | 合格 |
    高速性能
    - 单端信令:7mm高度下支持11GHz;10mm高度下支持16.5GHz。
    - 差分对信令:7mm高度下支持10.5GHz;10mm高度下支持15GHz。

    3. 产品特点和优势


    特点
    1. 超薄设计:采用Slim Body结构,节省空间并降低重量。
    2. 高可靠性:具备优良的抗振动、抗冲击能力,确保长期稳定运行。
    3. 高速传输:支持高带宽应用,适合高频信号传输需求。
    4. 灵活配置:支持多种安装方式,满足不同场景的需求。
    优势
    - 在高温、高湿和强振动环境下仍能保持优异性能。
    - 兼容多种主流PCB设计规范,易于集成到现有系统中。
    - 高速信令的支持使其成为下一代通信设备的理想选择。

    4. 应用案例和使用建议


    应用案例
    - 通信基站设备中的板对板连接。
    - 医疗成像设备中需要极高精度的数据传输。
    - 工业控制系统的信号模块间连接。
    使用建议
    - 在恶劣环境中使用时,需注意导柱和支架的正确安装,以提升机械稳定性。
    - 对于高速信号传输,确保焊盘尺寸和间距符合制造商建议。
    - 在多接口设计中,建议使用Jack Screw Standoffs以减少应力集中。

    5. 兼容性和支持


    兼容性
    - 支持与大多数主流PCB布局软件兼容,如Altium Designer和KiCad。
    - 具有良好的通用性,可与其他品牌的类似产品互换使用。
    厂商支持
    Samtec提供全方位的技术支持服务,涵盖工程咨询、测试验证及售后服务。客户可通过以下邮箱获取支持:
    - 客户工程支持:CES@samtec.com
    - 信号完整性团队:SIG@samtec.com
    - 制造工艺团队:IPG@samtec.com

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中出现卡滞现象 | 检查导柱安装是否正确,确保无异物阻塞。 |
    | 接触电阻超出规定范围 | 重新焊接连接器,并检查焊料质量。 |
    | 连接器表面氧化导致信号衰减 | 使用指定清洁剂清理表面后重新装配。 |

    7. 总结和推荐


    综合评估
    QRM8/QRF8系列连接器凭借其紧凑设计、高可靠性及卓越的高速传输能力,在行业内具有显著的竞争优势。它能够应对各种复杂的工作环境,是一款值得信赖的产品。
    推荐结论
    强烈推荐用于对信号完整性和机械稳定性要求较高的场景。无论是作为核心组件还是辅助设备,其出色的性能和便捷的操作都使其成为理想选择。对于追求高性能和高性价比的客户而言,这无疑是一个极佳的解决方案。

    希望以上内容能帮助您更好地了解QRM8/QRF8系列电子元器件的技术细节及其应用价值!

QRF8-026-07.0-L-D-A-GP参数

参数
排数 2
触头镀层
板上高度 7.01mm
针脚数 52pin
接合堆叠高度 7mm,10mm,12mm
触头镀层厚度 250nm
类型 Array,Female Sockets
间距 800μm
长*宽*高 30.05mm(长度)*11.76mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRF8-026-07.0-L-D-A-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRF8-026-07.0-L-D-A-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRF8-026-07.0-L-D-A-GP QRF8-026-07.0-L-D-A-GP数据手册

QRF8-026-07.0-L-D-A-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.5695 ¥ 106.2123
240+ $ 8.6625 ¥ 73.1981
560+ $ 7.2555 ¥ 61.309
库存: 223
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.21
