TFC-115-22-F-D-A

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 2 30pin 3.1A 76nm 金 贴片安装 22.23mm(长度)*5.72mm(高度)
供应商型号: 200-TFC11522FDA
供应商: Mouser
标准整包数: 1

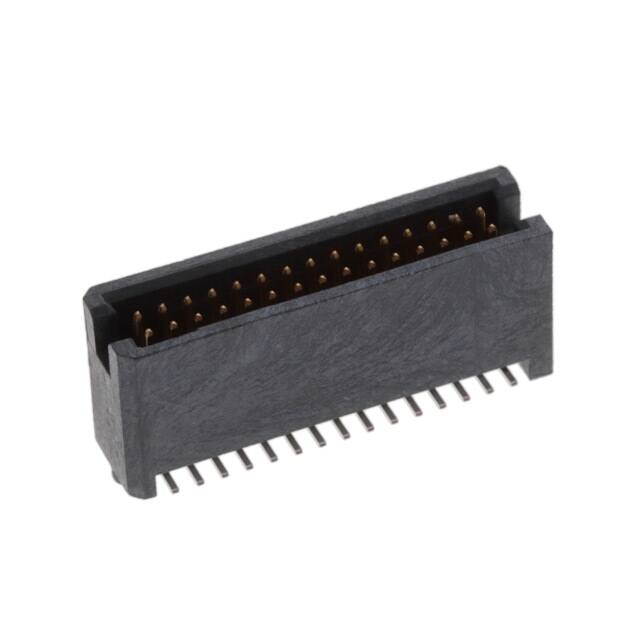

SAMTEC 矩形连接器 - 针座 - 公插针 TFC-115-22-F-D-A

TFC-115-22-F-D-A概述


    产品简介


    本产品为SAMTEC公司生产的TFC系列连接器,属于双排通孔(Through Hole)类型。这类连接器主要用于电路板的信号传输与互连,适用于多种电子设备,如通信设备、计算机主板、工业控制设备等。产品设计坚固耐用,具有良好的接触可靠性和高密度引脚布局。

    技术参数


    主要技术规格
    - 连接器类型:双排通孔连接器(Double Row Through Hole)
    - 领导样式:-01, -02, -11, -12, -21, -22, -31, -32
    - 镀层规格:-F(3μ" Flash Gold on contact area, Matte Tin tail),-L(15μ" Selective Gold on contact area, Matte Tin tail)
    - 包装方式:管装(Tube)或编带包装(Tape and Reel)
    电气特性
    - 最大高度变化:0.005英寸(0.13毫米)
    - 最大终端毛刺:0.003英寸(0.08毫米)
    - 平面度:0.004英寸(0.10毫米)至0.006英寸(0.15毫米)
    工作环境
    - 温度范围:未明确说明
    - 湿度范围:未明确说明
    - 环境条件:通常适用于常规室温环境

    产品特点和优势


    - 可靠性高:通过严格的接触保留测试,确保高稳定性。
    - 多样的引脚配置:提供多种引脚配置选择,满足不同应用场景需求。
    - 便于装配:可选锁扣和定位销,方便快速安装和拆卸。
    - 兼容性强:支持管装和编带包装,适用于多种自动化装配线。

    应用案例和使用建议


    应用案例
    该连接器被广泛应用于各类通信设备中,尤其是在需要高密度引脚排列的场景中表现出色。例如,在路由器、交换机和服务器上,这些连接器可以有效地提升系统的信号传输能力。
    使用建议
    1. 正确安装:在装配过程中,确保锁扣和定位销的正确安装,以增强连接器的稳固性。
    2. 防护措施:在运输和存储过程中,应采取必要的防潮和防尘措施,避免影响产品的性能。

    兼容性和支持


    - 兼容性:该连接器与其他常见的电路板组件兼容,可以轻松集成到现有系统中。
    - 支持服务:SAMTEC公司提供详尽的技术支持文档和售后服务,用户可以通过官网或客服热线获取帮助。

    常见问题与解决方案


    1. Q: 如何处理高插入力问题?
    - A: 在装配过程中,如果遇到高插入力问题,建议手动放置带有锁扣的组件,以减少对自动化设备的压力。
    2. Q: 如何确保装配过程中的平面度?
    - A: 使用夹具或夹紧工具固定连接器,确保装配过程中的稳定性和精确度。

    总结和推荐


    TFC系列连接器凭借其高可靠性、多样化的引脚配置和良好的兼容性,在各种应用场景中表现出色。我们强烈推荐这一产品给那些寻求高性能、高可靠性的电子元器件的应用工程师和技术采购人员。

TFC-115-22-F-D-A参数

参数
间距-配接 1.27mm
类型 Header,Push-Pull
触头镀层厚度 - 配接 76nm
额定电流 3.1A
触头镀层 - 配接
颜色 -
针脚数 30pin
防护等级 -
排数 2
长*宽*高 22.23mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

TFC-115-22-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFC-115-22-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFC-115-22-F-D-A TFC-115-22-F-D-A数据手册

TFC-115-22-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.795 ¥ 32.0677
25+ $ 3.234 ¥ 27.3273
50+ $ 2.9052 ¥ 24.5489
100+ $ 2.7216 ¥ 22.9975
500+ $ 2.322 ¥ 19.6209
1000+ $ 2.0265 ¥ 17.1239
2500+ $ 1.701 ¥ 14.3735
5000+ $ 1.449 ¥ 12.2441
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.06
