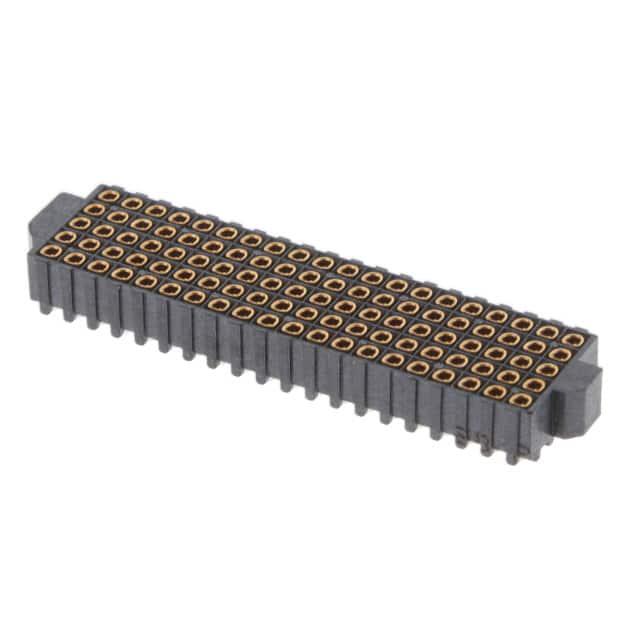

YFS-20-03-H-05-SB-K-TR

厂牌: SAMTEC
产品描述: Array,Female Sockets 1.27mm 5 100pin 5mm,7mm,9mm,12mm,19mm,25mm 3.4mm 760nm 金 贴片安装 28.45mm(长度)*6.86mm(高度)
供应商型号: N-YFS-20-03-H-05-SB-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) YFS-20-03-H-05-SB-K-TR

YFS-20-03-H-05-SB-K-TR概述

    YFS-XX-X3-X-XX-SB-X-XX 电子元器件产品技术手册

    1. 产品简介


    YFS-XX-X3-X-XX-SB-X-XX 是一款多排插座组装件,由Samtec公司生产。该产品主要用于高密度连接场合,适用于多种电子设备中,包括计算机、通讯设备和其他需要高可靠性的电路板系统。其主要功能是通过插针与焊接球来实现电路之间的物理和电气连接。

    2. 技术参数


    - 针脚数:可选针脚数为20、30、40、50(每行)
    - 行规格:可以选择五行(YFSP-XX-01-F)、八行(YFSP-XX-01-E)、十行(YFSP-XX-01-T)和六行(YFSP-XX-01-6)以及三行(YFSP-XX-01-3),其中三行仅在20针时可用。
    - 电镀规格:可选择金镀层(C-XXX-03-G)、重金镀层(C-XXX-03-H)和额外金镀层(C-XXX-03-E)。
    - 贴片选项:可选聚酰胺薄膜(K)。
    - 引脚样式:可选标准引脚(C-140-03-X)和低插入力引脚(C-226-03-X)。
    - 焊球材料:铅锡焊球(37% Pb/63% Sn)。
    - 包装方式:默认采用托盘(BLANK)包装;也可选择带卷(TR)或全卷带(FR)包装。

    3. 产品特点和优势


    - 高可靠性:独特的多排设计和低插入力引脚确保了连接的稳定性和持久性。
    - 灵活性:可以根据客户需求选择不同的针脚数、行规格和镀层,满足多样化的应用需求。
    - 便捷安装:聚酰胺薄膜贴片选项使安装过程更加简单方便。
    - 高性能:选用优质材料和精密制造工艺,保证了产品的高性能和高耐用性。

    4. 应用案例和使用建议


    - 计算机主板:YFS-XX-X3-X-XX-SB-X-XX可以用于计算机主板的高速数据传输连接,确保信号传输的稳定性和低延迟。
    - 通信设备:在通信设备中,可以作为关键部件,提供可靠的电源和信号传输路径。
    - 工业控制:在工业控制设备中,由于其高稳定性,可以应用于需要高精度和高可靠性的场合。
    使用建议:
    - 在使用前应仔细检查产品的针脚和焊球,确保无损坏。
    - 确保在合适的温度和湿度环境下储存和操作,避免腐蚀。
    - 在组装过程中,尽量使用低插入力引脚以减少损伤。

    5. 兼容性和支持


    - 兼容性:该产品兼容多种电路板和电子设备,具体兼容性需根据客户的应用场景确认。
    - 支持服务:Samtec公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修等。

    6. 常见问题与解决方案


    - 问题1:产品安装后信号不稳定。
    - 解决方案:检查产品安装位置是否正确,确保焊球完全接触。
    - 问题2:产品无法正常工作。
    - 解决方案:检查产品的电镀情况,确保无氧化现象。

    7. 总结和推荐


    总体来看,YFS-XX-X3-X-XX-SB-X-XX是一款性能卓越、应用广泛的电子元器件。它以其高可靠性、灵活性和易用性在市场上具有较强的竞争力。强烈推荐在需要高稳定性和高性能的场合使用该产品。

YFS-20-03-H-05-SB-K-TR参数

参数
板上高度 3.4mm
针脚数 100pin
接合堆叠高度 5mm,7mm,9mm,12mm,19mm,25mm
触头镀层厚度 760nm
类型 Array,Female Sockets
间距 1.27mm
排数 5
触头镀层
长*宽*高 28.45mm(长度)*6.86mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
