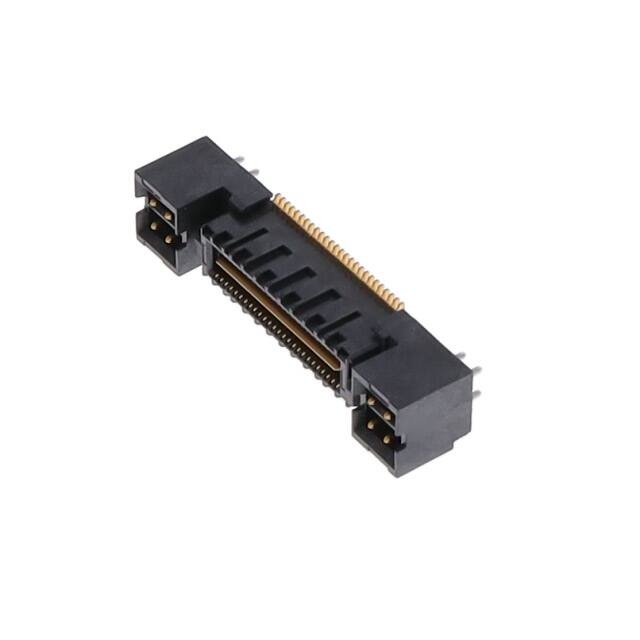

QMS-026-06.75-H-D-PC4

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 52pin 11mm,13mm 6.73mm 760nm 金 贴片安装,通孔安装 34.54mm(长度)*7.52mm(高度)
供应商型号: 200-QMS0260675HDPC4
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-06.75-H-D-PC4

QMS-026-06.75-H-D-PC4概述


    产品简介


    这款电子元器件产品是来自Samtec公司的QMS系列连接器,主要类型为双排终端连接器(Double Row Terminal Strips)。这种连接器的主要功能是在电路板上提供可靠的信号和电源传输通道。它广泛应用于通信、计算机、工业控制等领域,特别是在需要高密度连接的应用场景中表现出色。

    技术参数


    | 参数 | 描述 |

    | 尺寸精度 | 位置公差范围为.01英寸到.0020英寸,角度公差为.01度至.005度。 |
    | 尺寸单位 | 除非特别说明,所有尺寸均以英寸为单位。 |
    | 板厚规格 | 支持0.062英寸和0.093英寸两种板厚规格。 |
    | 引脚数量 | 每行可选位置:-026, -052, -078, -104, -130。 |
    | 引脚类型 | 包括信号引脚、电源组合引脚和射频引脚等。 |
    | 电镀规格 | 可选金镀层或金锡合金镀层。 |
    | 安装方式 | 可选择引导柱(Guide Posts)或聚酰亚胺垫片(Polyimide Pad)。 |
    | 环境条件 | 需符合UL 94V-0标准,适用于高温环境。 |

    产品特点和优势


    1. 高可靠性:采用高品质材料和精密制造工艺,确保长期稳定运行。
    2. 高密度连接:灵活的位置选择和多种引脚类型,使得该连接器能够在有限的空间内实现高密度的连接需求。
    3. 多用途性:适用于各种应用场景,包括通信、计算机、工业控制等。
    4. 耐用性:具有优异的抗腐蚀性和机械强度,能在恶劣环境下持续工作。

    应用案例和使用建议


    1. 通信设备:用于服务器和路由器之间的高速数据传输,需确保连接器的可靠性。
    2. 工业控制系统:用于自动化生产线中传感器与控制器的连接,需要稳定的信号传输。
    3. 医疗设备:要求高精度和稳定性的应用,如MRI机器中的信号传输部分。
    使用建议:
    - 在使用过程中要定期检查连接器是否有损坏或松动现象,及时更换。
    - 确保引脚和插座清洁无尘,避免接触不良。
    - 根据具体应用选择合适的镀层类型,以提高防腐蚀能力。

    兼容性和支持


    该产品可以与多种电子元器件和设备兼容,但需要注意的是,某些特殊选项(如-PXX或-RFX)仅适用于特定型号的引脚类型。Samtec公司提供了详尽的技术支持和售后服务,包括安装指导、故障排查及配件供应。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常插拔 | 检查是否安装正确,引脚和插座是否有污垢或损伤。 |
    | 信号传输不稳定 | 确认引脚接触良好,必要时重新镀金或清洁。 |
    | 长期使用后出现接触不良 | 更换新的连接器,特别是当发现镀层磨损或引脚变形时。 |

    总结和推荐


    总体而言,QMS系列连接器凭借其高可靠性和多用途性,在众多应用场景中展现出显著的优势。虽然在某些特殊配置下的兼容性有所限制,但这并不影响其在大多数标准应用中的广泛适用性。对于需要高密度连接和可靠信号传输的应用,强烈推荐使用QMS系列连接器。

QMS-026-06.75-H-D-PC4参数

参数
排数 2
触头镀层
板上高度 6.73mm
针脚数 52pin
接合堆叠高度 11mm,13mm
触头镀层厚度 760nm
类型 Header,Outer Shroud Contacts
间距 640μm
长*宽*高 34.54mm(长度)*7.52mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-026-06.75-H-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-026-06.75-H-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-026-06.75-H-D-PC4 QMS-026-06.75-H-D-PC4数据手册

QMS-026-06.75-H-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.033 ¥ 169.2789
112+ $ 14.553 ¥ 122.9729
280+ $ 13.3035 ¥ 112.4146
504+ $ 10.815 ¥ 91.3868
库存: 51
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 169.27
直接购买
加入购物车
