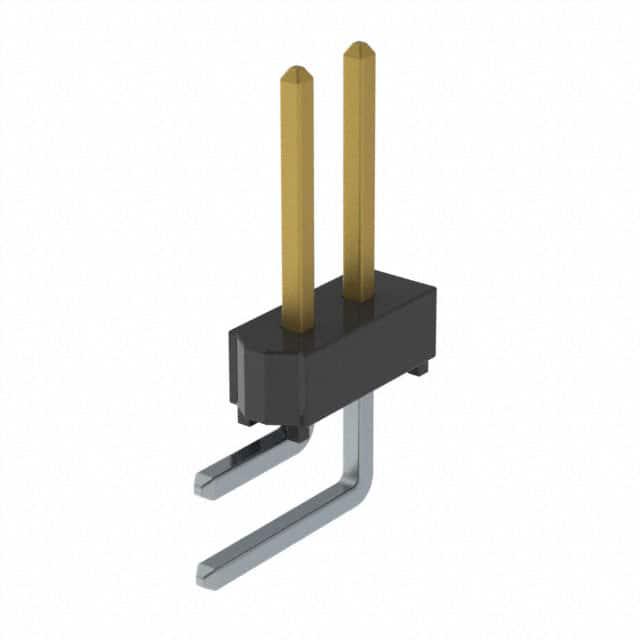

HTSW-101-08-S-D-RA

厂牌: SAMTEC
产品描述: 2pin 2.54mm 2 2.54mm Header,Push-Pull 6.3A 760nm 金 通孔安装
供应商型号: HTSW-101-08-S-D-RA
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-101-08-S-D-RA

HTSW-101-08-S-D-RA概述


    产品简介


    HTSW和TSW系列是来自Samtec公司的高性能连接器产品线。它们主要用于通过标准的2.54mm(0.100英寸)间距实现高速数据传输。这些连接器分为直角和直针版本,适用于广泛的电路板和电缆间互连应用。HTSW系列特别针对高温环境进行了优化,可以在-55°C至+125°C的温度范围内稳定工作。TSW系列则以其灵活的设计和丰富的选项满足不同的应用需求。

    技术参数


    尺寸和配置:
    - 每行引脚数:1-50
    - 引脚中心距:2.54mm(0.100英寸)
    - 可选双行间距:5.08mm(0.200英寸)
    电气特性:
    - 电压额定值:550VAC(SSW);500VAC(BCS/ESQ);450VAC(BCS/SSM);400VAC(CES)
    - 电流额定值:单个引脚最高5.7A(具体取决于配合使用的系列)
    - 绝缘材料:TSW为黑色玻璃填充聚酯;HTSW为天然液晶聚合物
    - 端子材料:磷青铜,镀金或锡层,厚度为50µin(1.27µm)镍下
    工作环境:
    - 操作温度范围:-55°C至+125°C(金镀);-55°C至+105°C(锡镀)

    产品特点和优势


    HTSW和TSW系列连接器的独特之处在于它们的高可靠性和广泛的应用范围。特别是在高温环境下,HTSW系列的稳定性使它成为工业控制和自动化领域的理想选择。此外,这两种系列都提供了多种引脚配置和引脚样式选项,以适应不同应用的需求。例如,锁定端子设计确保了连接器在震动或冲击环境中仍能保持稳定连接。同时,丰富的引脚选项使得它们易于集成到现有的布线系统中,减少安装复杂度和成本。

    应用案例和使用建议


    HTSW和TSW系列连接器在多个领域都有广泛应用,如工业自动化、汽车电子、医疗设备和通信基础设施。例如,在一个工业自动化控制系统中,TSW系列可以用于连接传感器和控制器,提供稳定的信号传输。为了确保最佳性能,建议遵循制造商推荐的引脚布局和间距规范进行设计,并考虑使用锁定端子来提高系统的整体可靠性。此外,为了防止灰尘和湿气进入连接器内部,建议在实际应用中使用适当的防护措施。

    兼容性和支持


    HTSW和TSW系列与多种Samtec其他产品兼容,包括SSW、ESQ等板端连接器,以及IDSS、IDSD等线缆连接器。这些兼容性设计有助于简化多组件系统的集成过程。关于技术支持和维护服务,Samtec公司提供了详尽的产品文档和技术支持,客户可以通过其官网或直接联系销售人员获取更多信息和支持。

    常见问题与解决方案


    - 问题:连接器在高温环境下性能不稳定
    - 解决方案: 确保选择了适合温度要求的HTSW系列,并且遵循制造商的温度范围规范进行操作。
    - 问题:引脚接触不良导致信号丢失
    - 解决方案: 检查引脚的清洁情况,必要时重新焊接并确保引脚正确插入连接器。
    - 问题:连接器无法实现可靠的锁定
    - 解决方案: 确认安装过程中是否使用了正确的锁定端子,并检查是否有损坏或变形的情况发生。

    总结和推荐


    总体而言,HTSW和TSW系列连接器凭借其出色的电气性能、广泛的应用范围和高度的可靠性,成为众多行业领域的理想选择。对于需要在严苛环境下工作的应用场合,HTSW系列连接器无疑是首选。而对于需要灵活引脚配置和安装选项的场合,TSW系列连接器则提供了更多便利。因此,我们强烈推荐这些产品给正在寻找高效、可靠连接解决方案的专业工程师和技术团队。

HTSW-101-08-S-D-RA参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
防护等级 -
额定电流 6.3A
触头镀层 - 配接
颜色 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

HTSW-101-08-S-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
