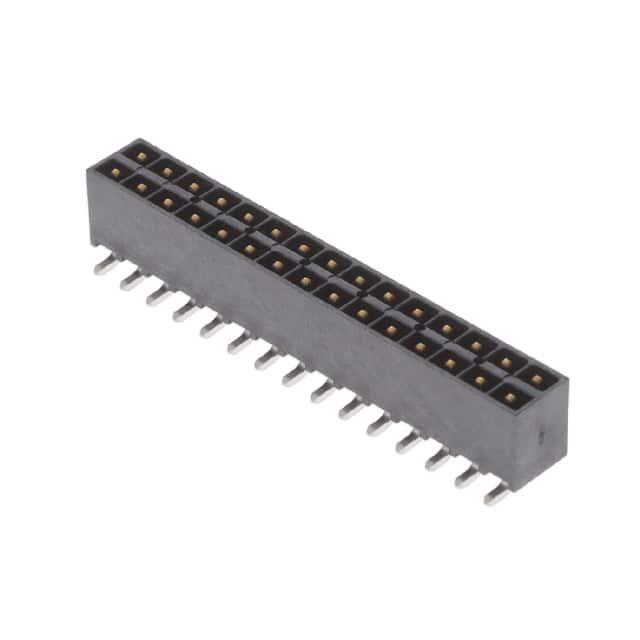

IPT1-115-01-L-D-VS

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 30pin 推锁 Male Pin 黑色 贴片安装 38.61mm(长度)*7.16mm(高度)
供应商型号: 200-IPT111501LDVS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPT1-115-01-L-D-VS

IPT1-115-01-L-D-VS概述

    IPT1-XX-D 系列电子元器件技术手册解析

    1. 产品简介


    IPT1-XX-D 是一款由 Samtec 公司设计和生产的双排结构嵌套式终端装配组件,适用于高速信号传输、板间连接以及模块化设计场景。该产品具备高密度引脚布局、良好的电气特性和机械稳定性,广泛应用于通信设备、工业自动化、计算机外围设备及消费电子等领域。

    2. 技术参数


    - 基本参数:双排设计,支持行数为 -02 至 -25;
    - 接触材料:磷青铜材质(符合标准 510,硬度 3/4);
    - 绝缘材料:液晶聚合物(LCP),具备 UL 94 VO 阻燃等级,黑色;
    - 接触镀层:可选金镍组合(30 Au / 50 Ni 最小);
    - 端子间距:0.100 英寸(2.54 毫米);
    - 额定电流:根据应用具体确定,需参考厂商文档;
    - 耐久性:最低推力为 2 磅;
    - 环境适应性:工作温度范围 -40°C 至 +85°C,符合工业级标准。

    3. 产品特点和优势


    - 高密度引脚设计:允许更高的布线密度,节省空间并降低设计复杂度;
    - 卓越的机械稳定性:采用特殊工艺确保长期使用的可靠性;
    - 灵活的封装形式:提供多种尾部选项(如垂直表面贴装、摩擦锁扣、定位销等),满足不同应用场景需求;
    - 易于集成:与现有系统无缝衔接,提升整体效率。

    4. 应用案例和使用建议


    - 应用案例:IPT1-XX-D 常用于高速数据通信背板连接、医疗监测仪器接口及车载电子模块中。例如,在数据中心交换机内,其紧凑的体积使其成为核心硬件的理想选择;
    - 使用建议:为避免高插入力导致锁扣损坏,推荐对含锁定机制的产品进行手动安装。此外,确保焊接时加热均匀以减少热冲击。

    5. 兼容性和支持


    IPT1-XX-D 系列产品与大多数主流电路板设计兼容,可通过标准工具完成组装。Samtec 提供详尽的技术支持服务,包括样品请求、定制化设计咨询和技术文档更新。

    6. 常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 插接过程中发生偏移 | 插针排列不整齐 | 检查并调整插针位置后再试 |
    | 接触不良 | 表面氧化或污染 | 使用无水酒精清洁接触面 |

    7. 总结和推荐


    总体而言,IPT1-XX-D 系列产品凭借其优良的设计、广泛的适用性和高度灵活性,展现了强大的市场竞争力。尤其适合需要高效能和可靠性的高端电子设备开发项目。强烈推荐给追求高性能连接解决方案的工程师和设计师团队。
    如需进一步详细信息或技术支持,请联系 Samtec 官方渠道获取完整文档和支持资源。

IPT1-115-01-L-D-VS参数

参数
紧固类型 推锁
排数 2
触头端接 -
针脚数 30pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 38.61mm(长度)*7.16mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPT1-115-01-L-D-VS厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPT1-115-01-L-D-VS数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPT1-115-01-L-D-VS IPT1-115-01-L-D-VS数据手册

IPT1-115-01-L-D-VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.048 ¥ 34.2056
28+ $ 3.618 ¥ 30.5721
56+ $ 3.4452 ¥ 29.1119
112+ $ 3.24 ¥ 27.378
504+ $ 2.856 ¥ 24.1332
1008+ $ 2.436 ¥ 20.5842
2506+ $ 1.869 ¥ 15.7931
5012+ $ 1.386 ¥ 11.7117
库存: 119
起订量: 1 增量: 1
