QTE-040-03-L-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 80pin SMD,P=0.8mm 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: 200-QTE04003LDAK
供应商: Mouser
标准整包数: 1

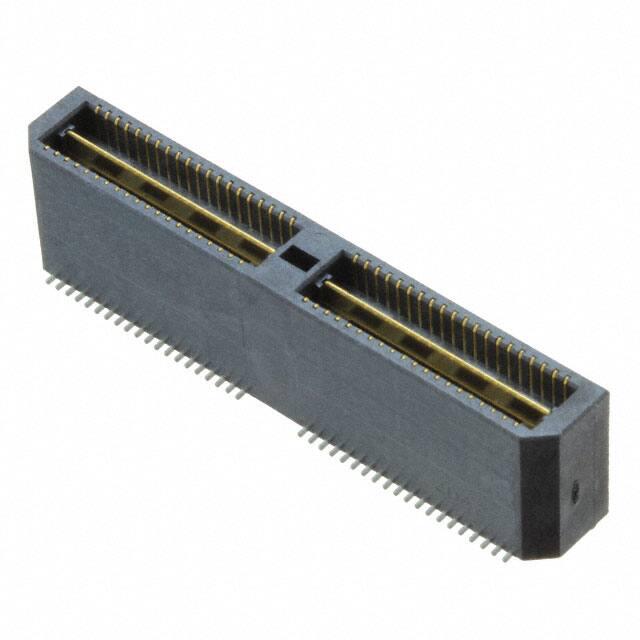

SAMTEC 矩形连接器 - 外壳 QTE-040-03-L-D-A-K

QTE-040-03-L-D-A-K概述

    电子元器件技术手册解析:高性能双排高密度终端组件
    本文档涵盖了SAMTEC公司的高性能双排高密度终端组件(Double Row High Density Terminal Assembly)的技术手册内容。本文将详细介绍这些产品的基本信息、技术规格、应用案例、产品优势和适用建议。

    产品简介


    产品类型:双排高密度终端组件
    主要功能:提供稳定的电连接,适用于各种电子设备,支持多种引脚配置和锁定机制,保证连接可靠性。
    应用领域:广泛应用于通信、计算机、工业控制、消费电子等领域。

    技术参数


    | 参数 | 描述 |

    | 引脚间距 | 可选 .1680 mm ~ 1.1510 mm |
    | 引脚长度 | 可选 .1680 mm ~ 1.1510 mm |
    | 终端材料 | 磷青铜 |
    | 电镀选项 | 3μ"闪金接触区/镀锡尾,10μ"浅金接触区/镀锡尾,30μ"重金接触区/镀金尾,50μ"电解抛光选择性金接触区/镀锡尾 |
    | 安装方式 | 自动放置/手动放置,有锁定夹、导轨和摩擦锁选项 |
    | 包装 | 托盘、带卷 |

    产品特点和优势


    1. 高度可靠:采用磷青铜材料,具备卓越的导电性和抗腐蚀性。
    2. 灵活多样:支持多种引脚配置,满足不同应用场景需求。
    3. 安全性高:具有多重锁定机制,确保连接稳定性。
    4. 易于安装:提供自动化和手动安装两种方式,适合大规模生产。

    应用案例和使用建议


    案例一:通信基站
    - 使用双排高密度终端组件可以提高信号传输的稳定性和可靠性。
    - 建议选用镀金或电解抛光选择性金镀层,以增强长期使用的耐久性。
    案例二:工业控制系统
    - 在高温和高压环境中,应选择合适的锁定机制和电镀类型,确保连接稳定。
    - 推荐使用手动安装方式,确保每一步安装都符合规范。
    案例三:消费电子产品
    - 高密度设计使该组件特别适合空间受限的应用。
    - 注意合理选择引脚长度和电镀方式,确保组件能够顺利插入并固定。

    兼容性和支持


    - 该产品可与多种自动放置设备兼容,支持托盘和带卷包装。
    - SAMTEC公司提供全面的技术支持和售后服务,帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查锁定夹是否正确安装 |
    | 电镀脱落 | 确保电镀质量符合标准,选择适当的电镀选项 |
    | 自动化安装失败 | 调整自动化设备参数,使用手动安装方式替代 |

    总结和推荐


    综上所述,SAMTEC的双排高密度终端组件凭借其灵活性、可靠性、兼容性和易用性,成为众多应用领域的理想选择。无论是用于通信、工业控制还是消费电子领域,其优异的性能和广泛的适应性都能满足客户需求。我们强烈推荐使用这款产品,相信它能够在您的项目中发挥出色的表现。

QTE-040-03-L-D-A-K参数

参数
针脚数 80pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-03-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-03-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTE-040-03-L-D-A-K QTE-040-03-L-D-A-K数据手册

QTE-040-03-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.958 ¥ 67.2451
10+ $ 6.93 ¥ 58.5585
260+ $ 5.88 ¥ 49.686
520+ $ 5.502 ¥ 46.4919
1040+ $ 4.8405 ¥ 40.9022
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.24
