FTSH-107-01-L-DV-K-P-TR

厂牌: SAMTEC

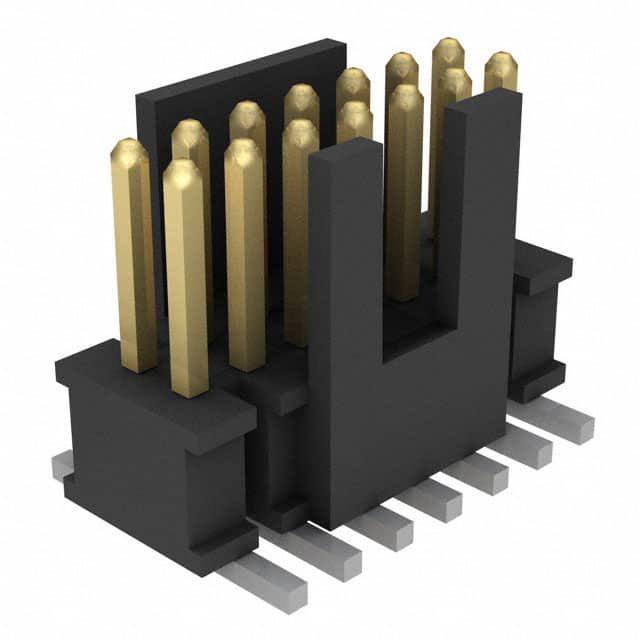

产品描述: Samtec 1.27mm间距14p双排排针, FTSH系列, 垂直
供应商型号: 3550978
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-107-01-L-DV-K-P-TR

FTSH-107-01-L-DV-K-P-TR概述


    产品简介


    本文介绍的是由Samtec公司生产的FTSH-1XX-XX-XXX-DV系列电子元器件。这是一种用于表面贴装技术(SMT)的双垂直连接器,具有多种引脚配置选项。此系列产品主要用于提供稳定可靠的电路连接,在通讯、计算机、工业自动化等多个领域都有广泛应用。

    技术参数


    主要技术规格:
    - 引脚数:每行2至50个引脚(可选)
    - 引脚样式:
    - 01: .120英寸(3.05毫米)
    - 02: .075英寸(1.91毫米)
    - 03: .065英寸(1.65毫米)
    - 04: .150英寸(3.81毫米)
    - 05: .170英寸(4.32毫米)
    - 14: .150英寸(3.81毫米)
    支持的电气特性:
    - 极化选项:有极化设计以确保正确的插接方向。
    - 表面处理:
    - 尾部镀金:10微英寸选择性金电镀,哑光锡尾部镀层
    - 接触区镀金:30微英寸选择性金电镀,哑光锡尾部镀层
    - 接触区全金电镀:30微英寸金电镀,3微英寸金电镀于尾部
    工作环境:
    - 工作温度范围:未明确说明,但通常适用于工业标准环境。

    产品特点和优势


    1. 高密度引脚配置:最多可达50个引脚,非常适合小型化和高密度电路板设计。
    2. 多样化引脚样式:支持多种引脚样式,便于不同需求的应用选择。
    3. 高可靠性连接:通过采用双垂直结构,提供了更强的机械稳定性。
    4. 灵活的安装选项:提供多种引脚和壳体安装选项,适用于不同的装配工艺。

    应用案例和使用建议


    应用案例:
    - 通讯设备:由于其高密度和稳定的连接特性,FTSH-1XX-XX-XXX-DV连接器常被应用于电信设备中的高速数据传输线路。
    - 计算机主板:这些连接器也可用于主板的设计,确保各种接口之间可靠的数据传输。
    - 工业控制系统:工业环境中对电子元件的要求较高,这种连接器能够承受更高的操作频率和负载。
    使用建议:
    - 在使用FTSH-1XX-XX-XXX-DV连接器时,需要确保装配过程中不会出现过大的剪切力或拉力,以免影响连接器的使用寿命。
    - 建议使用适当的测试设备进行连接器的焊接和检测,确保每个接触点都达到最佳状态。

    兼容性和支持


    - 兼容性:FTSH-1XX-XX-XXX-DV连接器支持多种引脚样式和安装选项,适用于广泛的电子系统和组件。
    - 支持和服务:Samtec公司提供详尽的技术文档和支持服务,包括安装指南、维修手册以及在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插接困难 | 确保插头和插座完全对齐,并且没有灰尘或污垢。 |
    | 接触不良 | 检查所有引脚是否正确插入,并确认电镀层没有损坏。 |
    | 高插入力 | 优先考虑手动放置含有锁定装置的产品,避免自动放置导致损坏。 |

    总结和推荐


    综上所述,FTSH-1XX-XX-XXX-DV系列连接器凭借其高密度引脚配置、多样化的安装选项以及优异的电气特性,成为了一种非常理想的连接解决方案。特别是在要求高密度、可靠连接的应用场景中,此款连接器的表现尤为出色。我们强烈推荐该产品给需要高效稳定连接的电子设计工程师和制造商。

FTSH-107-01-L-DV-K-P-TR参数

参数
排数 2
类型 Cuttable,Header,Push-Pull
触头镀层 - 配接
颜色 黑色
针脚数 14pin
间距-配接 1.27mm
额定电流 3.4A
触头镀层厚度 - 配接 250nm
防护等级 -
长*宽*高 8.89mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FTSH-107-01-L-DV-K-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-107-01-L-DV-K-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-107-01-L-DV-K-P-TR FTSH-107-01-L-DV-K-P-TR数据手册

FTSH-107-01-L-DV-K-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
