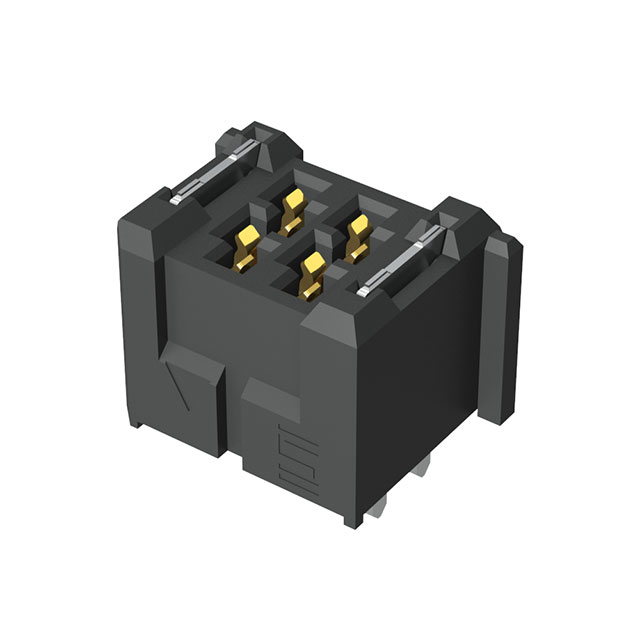

UMPS-02-05.5-G-V-S-W-TR

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Samtec 2.0mm间距2p单排排针 板对板连接器, UMPS系列, 直角, 通孔安装
供应商型号: 200-UMPS02055GVSWTR
供应商: Mouser
标准整包数: 1
SAMTEC 刀片式电源连接器 UMPS-02-05.5-G-V-S-W-TR

UMPS-02-05.5-G-V-S-W-TR概述

    Ultra Micro Power Socket 技术手册

    1. 产品简介


    Ultra Micro Power Socket 是一款高度集成的小型电源连接器,适用于各种需要高密度布线的应用场景。它具有低接触电阻、高电流承载能力的特点,特别适合用于笔记本电脑、移动设备和其他消费电子产品中。该产品的紧凑设计使其能够在有限的空间内实现高效连接,确保系统稳定运行。

    2. 技术参数


    - 型号: UMPS-XX-XX.X-XX-V-X-X-XR
    - 引脚数: 可选配置
    - 外壳材料: LCP(液晶聚合物)
    - 接触材料: 铜合金
    - 焊接引脚选项:
    - 表面贴装 (-S)
    - 通孔安装 (-1/-2)
    - 长度:
    - 3.5mm, 5.5mm, 7.5mm
    - 引脚样式:
    - -T: 光亮镀锡
    - -G: 接触区域选择性金镀 (10µ"), 引脚镀金 (3µ")
    - -L: 接触区域选择性金镀 (10µ"), 引脚光亮镀锡, 焊接引脚光亮镀锡
    - -S: 接触区域选择性金镀 (30µ"), 引脚光亮镀锡, 焊接引脚光亮镀锡
    - -SL: 接触区域选择性金镀 (30µ"), 引脚镀锡铅, 焊接引脚镀锡铅
    - 插拔角度: 最大2°摆动
    - 电气特性:
    - 接触电阻: 小于5mΩ
    - 绝缘电阻: 大于1000MΩ
    - 机械特性:
    - 拔出力: 2N 至 5N
    - 插入力: 2N 至 5N

    3. 产品特点和优势


    Ultra Micro Power Socket 的独特之处在于其小型化设计,能够在空间受限的应用中提供稳定的电力连接。此外,它采用高导电性的铜合金材料,确保了低接触电阻和高电流承载能力。不同类型的镀层选项也为用户提供了更多的选择,以适应不同的应用场景。

    4. 应用案例和使用建议


    - 应用案例:
    - 笔记本电脑电源适配器
    - 移动设备充电接口
    - 数字控制设备
    - 使用建议:
    - 在安装时,确保焊接引脚正确无误,避免短路。
    - 考虑到长期使用可能产生的磨损,定期检查并清洁接触区域,确保连接稳定性。

    5. 兼容性和支持


    - 兼容性:
    - Ultra Micro Power Socket 可与多种 PCB 设计兼容,包括表面贴装和通孔安装。
    - 提供标准包装,便于大规模生产和组装。
    - 支持和维护:
    - SAMTEC 提供详尽的技术文档和支持服务,确保客户能够顺利进行产品的安装和维护。
    - 如需进一步咨询,可联系 SAMTEC 客户支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题1: 插拔过程中接触不稳定。
    - 解决办法: 确保接触区域清洁,并检查引脚是否安装正确。
    - 问题2: 电流传输不足。
    - 解决办法: 检查焊接质量和接触电阻,必要时更换新的连接器。
    - 问题3: 引脚损坏。
    - 解决办法: 重新焊接引脚,确保焊接工艺符合要求。

    7. 总结和推荐


    综上所述,Ultra Micro Power Socket 是一款高度可靠的电源连接器,特别适用于需要高密度布线的现代电子设备。其小巧的体积、稳定的连接性能以及多样化的镀层选项使其在市场上具有显著的竞争优势。因此,我们强烈推荐 Ultra Micro Power Socket 用于各种高要求的应用场景。

UMPS-02-05.5-G-V-S-W-TR参数

参数
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

UMPS-02-05.5-G-V-S-W-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UMPS-02-05.5-G-V-S-W-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UMPS-02-05.5-G-V-S-W-TR UMPS-02-05.5-G-V-S-W-TR数据手册

UMPS-02-05.5-G-V-S-W-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.611 ¥ 30.513
50+ $ 2.7648 ¥ 23.3626
100+ $ 2.3436 ¥ 19.8034
425+ $ 2.3436 ¥ 19.8034
850+ $ 2.079 ¥ 17.5676
1700+ $ 1.68 ¥ 14.196
4675+ $ 1.5645 ¥ 13.22
库存: 502
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.51
