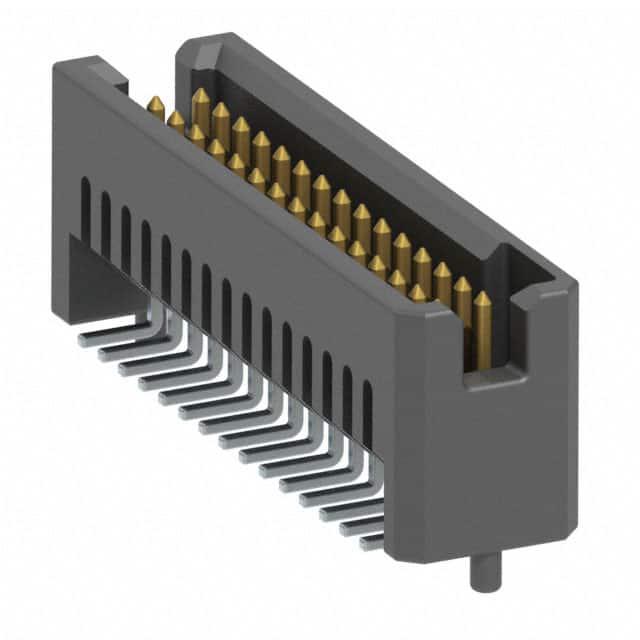

TFM-115-12-S-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 2 30pin 2.9A 760nm 金 黑色 贴片安装 22.23mm(长度)*5.72mm(高度)
供应商型号: Q-TFM-115-12-S-D-A-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFM-115-12-S-D-A-K-TR

TFM-115-12-S-D-A-K-TR概述

    # 产品技术手册:TFM系列电子元器件

    产品简介


    基本介绍
    TFM系列是来自SAMTEC公司的高性能电子连接器,广泛应用于电信、计算机、医疗设备、工业自动化等多个领域。这些连接器以其卓越的可靠性和耐用性著称,特别适用于需要高密度互连的应用场景。
    主要功能
    TFM系列连接器支持多种配置,包括单行和双行排列,可通过多种引脚风格(如通过孔、表面贴装)进行安装。每个连接器具有多种可选特性,例如镀层选项(如选择性金镀和镀锡),以及增强固定性的锁紧装置等。
    应用领域
    - 电信系统
    - 计算机网络
    - 医疗设备
    - 工业自动化系统
    - 军事与航空航天

    技术参数


    引脚数
    - 单行配置:支持5至50个引脚(间隔为5)
    - 双行配置:支持12至50个引脚(间隔为5)
    引脚风格
    - 通过孔(TH)
    - 表面贴装(SMT)
    镀层选项
    - 30µ" 选择性金镀(接触区)+ 镀锡尾部
    - 15µ" 选择性金镀(接触区)+ 镀锡尾部
    - 3µ" 闪镀金(接触区)+ 镀锡尾部
    - 30µ" 选择性金镀(接触区)+ 3µ" 闪镀金(尾部)
    尺寸规格
    - 最大引脚高度变化:0.005英寸(0.13毫米)
    - 最大终端毛刺:0.003英寸(0.08毫米)
    - 端子对准公差:±0.003英寸(0.08毫米)
    工作环境
    - 温度范围:-40°C 至 105°C
    - 湿度范围:0% 至 90%

    产品特点和优势


    TFM系列连接器提供多种设计灵活性,适用于广泛的工程应用。主要优势包括:
    - 高密度互连,支持多达50个引脚
    - 多种镀层选项,确保长期可靠性
    - 高机械强度,支持反复插拔操作
    - 灵活的引脚样式选择,适应不同安装需求
    - 优异的电气性能,支持高频信号传输

    应用案例和使用建议


    使用场景
    在电信基础设施中,TFM系列连接器用于传输高速数据信号。在计算机网络中,它们可以作为主板和扩展卡之间的接口。在医疗设备中,它们支持高精度传感器的数据采集。
    使用建议
    - 在高温环境下,建议使用镀金选项以提高抗腐蚀性能。
    - 对于自动化组装生产线,推荐使用带锁紧装置(LC)的版本以增加稳固性。
    - 在设计布局时,考虑布线密集度,避免信号干扰。

    兼容性和支持


    TFM系列连接器与其他标准电子元件兼容,如焊盘(如PPP-04)和锁紧机构(如LC-05-TM)。此外,厂商提供了详尽的技术支持文档和客户热线服务,以确保客户能够顺利集成并使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针高度不一致 | 确保所有插针按照指定尺寸和工艺要求生产 |
    | 锁紧力不足 | 检查锁紧机构是否正确安装,必要时重新定位 |
    | 无法自动放置带锁紧机构的部件 | 手动放置带有锁紧机构的部件,遵循制造商建议 |

    总结和推荐


    TFM系列电子连接器凭借其出色的可靠性、多样的配置选项和广泛的适用性,成为多个领域的首选连接解决方案。其强大的机械性能和优异的电气特性使其在高密度互连应用中表现出色。对于寻求高性能电子元器件的工程师和设计师,强烈推荐考虑TFM系列连接器。
    我们强烈推荐使用TFM系列电子连接器,尤其在追求高可靠性和高性能的项目中。

TFM-115-12-S-D-A-K-TR参数

参数
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 760nm
针脚数 30pin
类型 Header,Push-Pull
排数 2
额定电流 2.9A
触头镀层 - 配接
间距-配接 1.27mm
长*宽*高 22.23mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
