首页  >  产品百科  >  ERM8-060-01-L-D-EM2-TR

ERM8-060-01-L-D-EM2-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距120p双排排针, ERM8系列, 直角
供应商型号: 200-ERM806001LDEM2TR
供应商: Mouser
标准整包数: 1

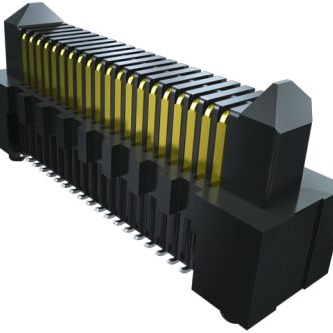

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) ERM8-060-01-L-D-EM2-TR

ERM8-060-01-L-D-EM2-TR概述


    产品简介


    ERM8 系列高密度高速插头是专为高可靠性微型间距应用设计的高速连接器。该系列通过热插拔功能提供了一种灵活的两件式电源/信号解决方案。它们广泛应用于高性能计算、工业自动化、通讯系统和数据中心等领域,为电子系统的可靠运行提供了有力保障。

    技术参数


    - 接触材料:磷青铜镀金(Au)或锡(Sn),厚度50µ"(1.27µm)镍(Ni)
    - 额定电流:每针2.2A(2个引脚通电)
    - 操作温度范围:-55°C 至 +125°C
    - 电压等级:交流225V/直流318V
    - 引脚数:005至100个不等,支持多种长度和样式
    - 绝缘材料:黑色液晶聚合物(LCP)
    - 表面处理:符合RoHS标准,具有无铅焊料
    - 包装形式:Tape & Reel
    - 焊接方式:贴片式
    - 端子高度:0.80mm(0.0315英寸)
    - 兼容接口:板对板(ERF8);线对板(ERCD, ERDP)

    产品特点和优势


    1. 热插拔功能:允许在系统运行过程中安全地插入和移除连接器,极大提升了系统维护和升级的灵活性。
    2. 微型间距设计:适用于高密度布线需求,减少了PCB面积,提高了系统的紧凑性和集成度。
    3. 广泛的温度适应性:能够在极端温度条件下保持稳定的电气性能。
    4. 坚固耐用:采用高耐磨材料和结构设计,确保长时间使用的稳定性和可靠性。
    5. 高性能通道:支持高达7毫米的匹配堆叠高度,实现高速信号传输。
    6. 扩展兼容性:可与UMPT/UMPS兼容,便于灵活部署。

    应用案例和使用建议


    1. 数据中心:可以用于服务器之间的高速互连,支持快速数据传输。
    2. 工业自动化:适用于控制面板和工业机器人之间高速信号的传输。
    3. 医疗设备:可用于高端医疗设备内部高速数据通信。
    4. 通讯基站:可作为基站内部模块间的连接器,提高信号传输速率和稳定性。
    使用建议:
    - 在高温环境中使用时,确保所有部件均符合高温等级要求。
    - 高速数据传输时,需要进行适当的阻抗匹配,以减少信号反射和干扰。
    - 在组装过程中,需严格按照制造商推荐的PCB布局进行,避免因布线不当导致的信号完整性问题。

    兼容性和支持


    1. 兼容其他部件:本产品可与Samtec公司及其他厂家的特定型号产品兼容。
    2. 技术支持:Samtec提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:插头无法正确插入插座
    - 解决方案:检查引脚是否对齐,确保没有弯曲或损坏。
    2. 问题:接触不良
    - 解决方案:重新焊接连接器,确保焊点质量良好。
    3. 问题:长时间使用后接触电阻增加
    - 解决方案:定期清洁连接器,保持良好的接触状态。

    总结和推荐


    综上所述,ERM8 系列高密度高速插头凭借其优越的设计理念和卓越的技术性能,在多个应用领域表现出色。尤其适合需要高可靠性和高性能的场合,如高性能计算和工业自动化系统。因此,强烈推荐使用该系列产品以满足您的系统需求。

ERM8-060-01-L-D-EM2-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
长*宽*高 57mm(长度)*12.95mm(高度)
安装方式 板安装,边缘安装
零件状态 在售

ERM8-060-01-L-D-EM2-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-060-01-L-D-EM2-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC ERM8-060-01-L-D-EM2-TR ERM8-060-01-L-D-EM2-TR数据手册

ERM8-060-01-L-D-EM2-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.763 ¥ 74.0474
10+ $ 7.568 ¥ 63.9496
25+ $ 7.02 ¥ 59.319
50+ $ 6.804 ¥ 57.4938
125+ $ 5.9724 ¥ 50.4668
500+ $ 5.082 ¥ 42.9429
1000+ $ 4.452 ¥ 37.6194
2000+ $ 3.8535 ¥ 32.5621
库存: 77
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.04
