首页  >  产品百科  >  QTH-060-01-C-D-A-K-TR

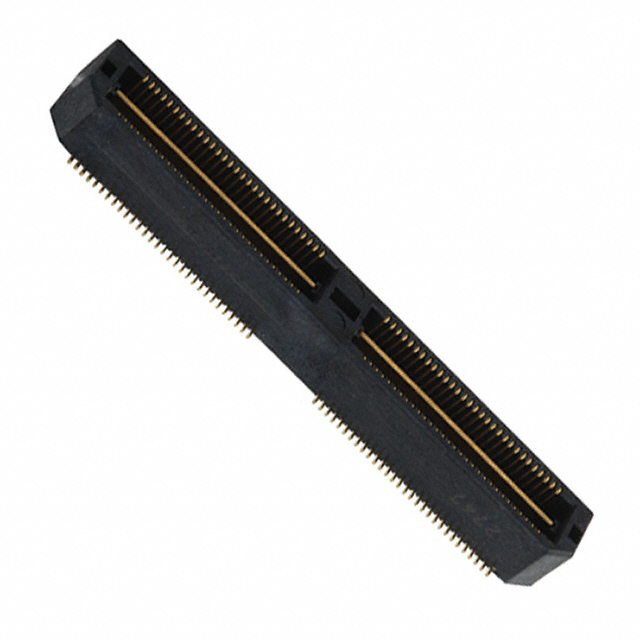

QTH-060-01-C-D-A-K-TR

厂牌: SAMTEC
产品描述: 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: N-QTH-060-01-C-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-C-D-A-K-TR

QTH-060-01-C-D-A-K-TR概述

    # QTHH-30-XX-D-XX 高性能终端组装产品概述

    产品简介


    QTHH-30-XX-D-XX 是一种高密度双排终端组装组件,适用于各种精密电子连接需求。这种组件设计用于提升电路板间的电连接可靠性,广泛应用于通信、计算机、工业自动化、汽车电子等领域。QTHH-30-XX-D-XX 提供多种配置选项,可以适应不同的应用需求。

    技术参数


    QTHH-30-XX-D-XX 终端组装组件的技术规格如下:
    - 电气特性:
    - 工作电压:最高 50V
    - 最大电流:2A
    - 接触电阻:≤ 20mΩ
    - 绝缘电阻:≥ 100MΩ
    - 机械特性:
    - 插拔力:≤ 2N
    - 使用寿命:> 500 次插拔
    - 端子间距:0.5mm
    - 插针直径:0.38mm
    - 环境适应性:
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +125°C
    - 相对湿度:5% 至 95%

    产品特点和优势


    QTHH-30-XX-D-XX 终端组装组件具有以下几个显著特点和优势:
    1. 高密度设计:采用 0.5mm 双排设计,实现了更高的布线密度,适合空间受限的应用。
    2. 可靠的连接:通过先进的镀金工艺确保长期可靠的电连接,减少接触电阻和提高使用寿命。
    3. 多样化配置:提供多种配件选项(如锁紧夹、对位销等),满足不同应用场景的需求。
    4. 易于安装和维护:设计考虑到了操作便捷性,简化了装配和维护流程。
    5. 高性能材料:采用高强度塑料和金属材料,具备良好的机械强度和抗老化性能。

    应用案例和使用建议


    应用案例
    QTHH-30-XX-D-XX 终端组装组件已被广泛应用于汽车电子、通信基站、工业控制系统等领域。例如,在汽车电子系统中,它可以作为信号传输的关键部件,提高车辆的安全性和稳定性。
    使用建议
    为了更好地利用 QTHH-30-XX-D-XX 的优势,以下是一些建议:
    1. 环境选择:确保在规定的温度范围内使用,特别是在极端环境下要注意防潮和防尘。
    2. 插拔注意:尽量避免频繁插拔,以减少磨损和提高使用寿命。
    3. 定期检查:对于高频率使用的场合,建议定期进行检查,及时更换损坏部件。

    兼容性和支持


    QTHH-30-XX-D-XX 可以与其他 Samtec 公司生产的标准连接器和组件兼容,从而构建更加复杂和可靠的电路系统。同时,Samtec 公司提供全面的技术支持和售后服务,确保用户能够顺利安装和使用这些组件。

    常见问题与解决方案


    问题 1:接触不良
    解决方案:检查连接器是否有灰尘或者氧化现象,必要时清洁并重新插入。
    问题 2:插拔力过大
    解决方案:确认是否正确选择了合适的锁紧机构,调整插针直径以匹配端子孔径。
    问题 3:使用寿命短
    解决方案:检查是否在极端环境中使用,考虑更换为更适合该环境的产品或采取适当的防护措施。

    总结和推荐


    QTHH-30-XX-D-XX 是一款性能优越且应用广泛的终端组装组件。它凭借其高密度设计、可靠的连接性能、多样化的配置选项以及易于安装的特点,成为了众多电子系统设计的理想选择。我们强烈推荐 QTHH-30-XX-D-XX 在需要高可靠性电连接的应用中使用。

QTH-060-01-C-D-A-K-TR参数

参数
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 1.27μm
类型 Header,Outer Shroud Contacts
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-060-01-C-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-C-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-C-D-A-K-TR QTH-060-01-C-D-A-K-TR数据手册

QTH-060-01-C-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 13.939 ¥ 118.4815
100+ $ 10.5369 ¥ 89.5637
库存: 125
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 947.85
直接购买
加入购物车
