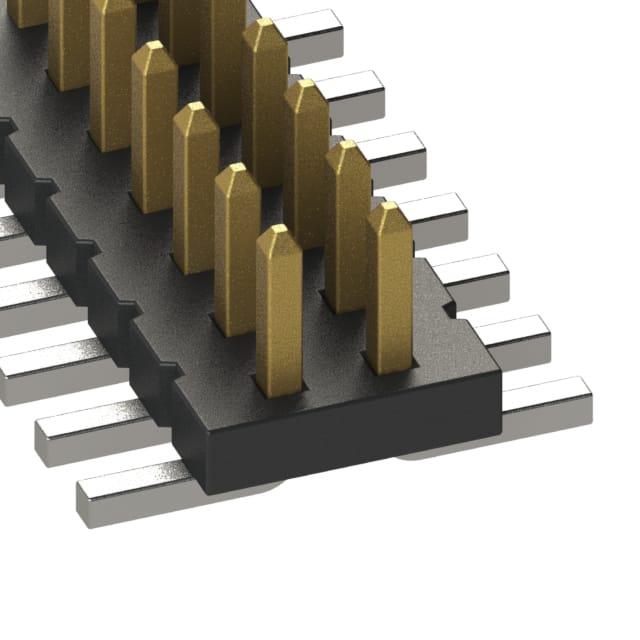

FTS-125-02-L-DV

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距50p双排排针 板对板, 线对板连接器, FTS系列, 直角, 表面
供应商型号: 4814730
供应商: 海外现货
标准整包数: 5
SAMTEC 矩形连接器 - 针座 - 公插针 FTS-125-02-L-DV

FTS-125-02-L-DV概述

    电子元器件技术手册:FTS系列低轮廓终端条

    产品简介


    FTS系列终端条是一种用于高速应用的微间距终端解决方案。它们具有表面贴装(SMT)或通孔(Through-Hole)两种安装方式,可用于板对板连接或IDC电缆连接。这些终端条适用于广泛的工业和消费电子产品,特别适合于需要高可靠性和紧凑设计的应用场景。

    技术参数


    - 外形尺寸:1.27mm x 1.27mm (.050" x .050")
    - 插针数:2至50个位置(端屏蔽选项为5至46)
    - 安装方式:SMT双垂直、SMT单垂直、通孔双和通孔单
    - 阻抗匹配:匹配以实现高速应用
    - 绝缘材料:黑色液晶聚合物
    - 接线端材料:磷青铜
    - 工作温度范围:-55°C 至 +125°C
    - 电流承载能力:每引脚3.4A(两根导线供电)
    - 镀层:锡或金镀层,厚度为50µ"(1.27µm)镍
    - 符合RoHS标准:是
    - 无铅焊接:是
    - SMT引脚共面度:最大0.10mm(.004")

    产品特点和优势


    1. 微小间距:1.27mm x 1.27mm,适用于空间受限的设计。
    2. 双安装方式:SMT和通孔两种安装方式提供灵活的选择。
    3. 高可靠性:磷青铜材料保证长期稳定的性能。
    4. 阻抗匹配:专门设计用于高频率应用,确保信号完整性。
    5. 宽温度范围:适应极端的工作环境,可靠性高。

    应用案例和使用建议


    FTS系列终端条广泛应用于计算机主板、网络设备、工业自动化系统等领域。例如,在网络路由器的设计中,可以利用FTS系列的高密度特性,提高PCB的空间利用率。建议在设计过程中,仔细考虑接线端的布局,以避免不必要的电磁干扰。

    兼容性和支持


    FTS系列终端条与多种插座条和IDC电缆兼容,提供了广泛的互连选择。厂商Samtec还提供详细的技术支持文档,如PCB布局指南等,以帮助客户顺利集成到自己的设计方案中。

    常见问题与解决方案


    - 问题:插针与插座条不匹配?
    - 解决方案:检查型号规格,确保选择正确的插针和插座条型号。
    - 问题:无法正常焊接?
    - 解决方案:确认使用无铅焊料,并检查焊接温度设置。
    - 问题:信号传输不稳定?
    - 解决方案:确保所有插针正确安装且未发生弯曲,同时检查接地是否良好。

    总结和推荐


    FTS系列终端条以其出色的性能和灵活的应用选择,成为高速应用的理想选择。它不仅具有高电流承载能力和良好的阻抗匹配特性,还能够在极端环境下保持稳定的工作状态。对于追求高性能和紧凑设计的用户来说,FTS系列终端条是一个值得推荐的产品。

FTS-125-02-L-DV参数

参数
排数 2
类型 Cuttable,Header,Push-Pull
间距-配接 1.27mm
额定电流 3.4A
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
颜色 黑色
针脚数 50pin
防护等级 -
长*宽*高 31.75mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTS-125-02-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTS-125-02-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTS-125-02-L-DV FTS-125-02-L-DV数据手册

FTS-125-02-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 49.2478
100+ ¥ 47.7735
375+ ¥ 46.297
1500+ ¥ 45.3092
3000+ ¥ 44.3277
库存: 6
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 246.23
