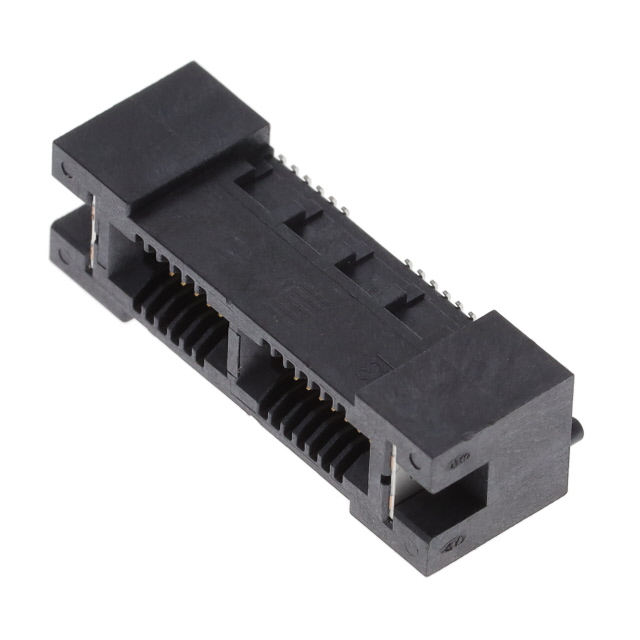

HSEC8-113-01-S-DV-A-L2-K-TR

厂牌: SAMTEC
产品描述: Conn Card Edge SKT 26 POS 0.8mm Solder ST SMD EDGE RATE™ T/R
供应商型号: 612-HSEC8-113-01-S-DV-A-L2-K-TR-ND
供应商: Digi-Key
标准整包数: 275
SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-113-01-S-DV-A-L2-K-TR

HSEC8-113-01-S-DV-A-L2-K-TR概述


    产品简介


    本产品为一种高速边缘卡装配件,采用0.8毫米厚度的卡片设计,适用于多种高性能电子应用场合。主要产品类型为双垂直连接器(DOUBLE VERTICAL),主要用于计算机、通信设备、医疗设备及工业自动化等领域,提供高可靠性的信号传输和连接解决方案。

    技术参数


    - 尺寸:主要针对0.8毫米厚度的卡片设计。
    - 安装方式:提供多种选择,如引导轨(Guide Rails)、板锁(Board Lock)、焊片(Weld Tab)等,以满足不同的安装需求。
    - 接触材料:铍铜(BeCu),确保良好的导电性能和耐用性。
    - 端子间距:每个位置之间的距离为0.800毫米(0.0315英寸)。
    - 焊接尾部镀层:可选30微英寸选择性金(Selective Gold),并在接触区域采用哑光锡(Matte Tin)处理,提高耐腐蚀性。
    - 定位针:可选装对准销(Alignment Pin),确保精确连接。

    产品特点和优势


    1. 高可靠性:采用先进的设计理念和材料,确保在各种苛刻环境中依然保持稳定的工作状态。
    2. 多功能性:多种安装选项和端子布局适应不同应用需求,提高了灵活性和实用性。
    3. 易于安装:引导轨和焊片选项使得组装更加简便快捷。
    4. 卓越的电气性能:铍铜材质保证了优秀的导电性和信号传输效率。
    5. 兼容性广:与各类标准硬件系统兼容,便于集成和使用。

    应用案例和使用建议


    本产品广泛应用于工业自动化控制系统、网络通信设备、医疗监测系统和计算机外设等场合。例如,在一个大型数据中心项目中,该连接器能够提供可靠的高速数据传输接口,减少系统故障率并提升整体效率。对于终端用户,我们建议在选用该产品时,根据具体应用环境仔细挑选合适的安装选项,如需增强信号传输的稳定性,可选择带焊片的设计。

    兼容性和支持


    此产品可以与其他电子元件无缝对接,如符合标准的印刷电路板(PCB)。制造商提供了详尽的技术文档和支持服务,包括详细的安装指南、维护手册和技术咨询热线。此外,还可以通过官方网站获取最新的技术更新和升级包。

    常见问题与解决方案


    - Q: 如何正确地安装焊片(Weld Tab)?
    - A: 确保焊接面清洁,并按照制造商提供的指导进行焊接操作。使用适当的焊接工具和温度控制,以避免过度加热导致损坏。

    - Q: 在长时间使用后发现接触不良现象怎么办?
    - A: 首先检查接触点是否积灰或受到污染。如是,可用专用清洁剂清除污渍。若问题持续存在,则可能需要更换新的连接器。

    总结和推荐


    总体来看,这款高速边缘卡装配件凭借其卓越的性能、高度的兼容性以及简便的安装过程,在多个关键行业中展现出了极高的实用价值和市场竞争力。无论是作为替代传统连接器的选择还是新建项目的首选,它都是一款值得信赖的产品。因此,强烈推荐将其纳入您的电子组件库中。

HSEC8-113-01-S-DV-A-L2-K-TR参数

参数
长*宽*高 24.06mm(长度)*7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
