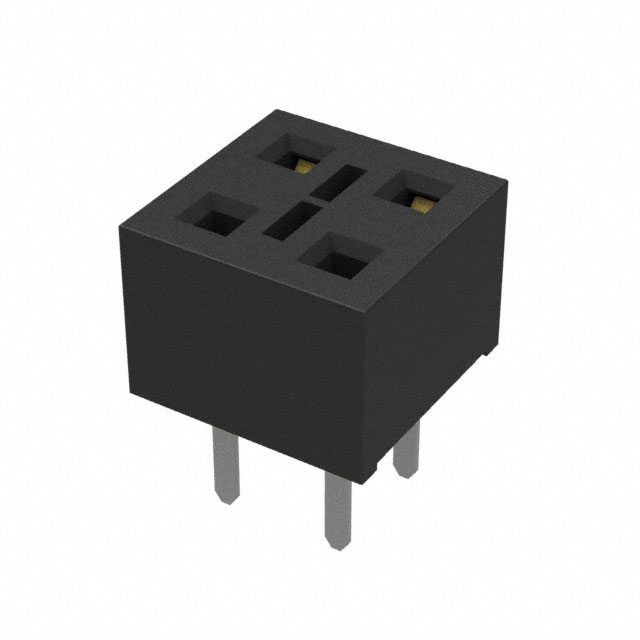

HLE-102-02-S-DV-TE

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 4pin 4.1A 760nm 金 黑色 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: 200-HLE10202SDVTE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-102-02-S-DV-TE

HLE-102-02-S-DV-TE概述

    HLE系列连接器技术手册

    1. 产品简介


    HLE系列连接器是Samtec公司推出的一种高效可靠的插座连接器,适用于多种电子设备和系统。该系列连接器主要用于提高电气系统的稳定性和可靠性,广泛应用于工业控制、通信设备、医疗仪器等领域。主要功能包括提供高电流承载能力和优秀的电气性能,能够支持多种插头类型的对接,同时具备锁紧机构以确保连接稳固。

    2. 技术参数


    - 针数范围: 02到50个针
    - 间距: 2.54mm (.100")
    - 绝缘材料: 黑色液晶聚合物
    - 接触材料: 铍铜(BeCu)
    - 镀层: 金或锡镀层(覆盖50微英寸镍)
    - 电流承载能力: 每个引脚4.1A(双引脚供电)
    - 电压等级: 400VAC
    - 工作温度范围: -55°C至+125°C
    - 插入深度: 1.78mm (.070")至3.43mm (.135"),穿通式或2.59mm (.102")最小值加上电路板厚度(底入式)
    - RoHS合规: 是
    - 尺寸: 根据不同型号有所不同

    3. 产品特点和优势


    - 高电流承载能力: 每个引脚可以承受高达4.1A的电流,适合需要大电流的应用场合。
    - 宽泛的工作温度范围: 能够在极端温度环境下可靠运行,范围从-55°C到+125°C。
    - 良好的机械稳定性: 锁紧机构确保连接牢固,不易松动。
    - 多种镀层选项: 提供金或锡镀层选择,适应不同的环境需求。
    - 多样化设计: 包括多种插拔方式和安装选项,适应不同应用场景。

    4. 应用案例和使用建议


    - 应用案例: HLE系列连接器广泛应用于工业自动化设备、通信基站、医疗监测设备等领域。例如,在工业自动化中用于传感器与控制模块之间的信号传输。
    - 使用建议: 在选择具体型号时,应根据实际应用场景的需求来确定插头类型、安装方式和镀层类型。对于高频应用,建议选择具有高频率特性的镀金型号。

    5. 兼容性和支持


    - 兼容性: HLE系列连接器可以与多种不同类型的插头配合使用,如TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等。
    - 支持服务: Samtec公司提供了全面的技术支持和售后服务,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    - 问题: 插头和插座连接不稳定。
    - 解决方案: 确保正确安装锁紧机构,检查接触表面是否有污垢或损坏。
    - 问题: 插拔时出现摩擦力过大。
    - 解决方案: 检查插头和插座是否对齐,必要时可重新清洁接触面。
    - 问题: 连接器过热。
    - 解决方案: 确认实际电流不超过规定值,检查周围环境温度是否过高。

    7. 总结和推荐


    HLE系列连接器凭借其卓越的电气性能、稳定的机械结构和广泛的适用范围,成为众多工业和商业应用的理想选择。其独特的高电流承载能力和高可靠性使其在市场上具备显著的竞争优势。我们强烈推荐此系列产品,尤其适用于需要高性能和高可靠性的场合。

HLE-102-02-S-DV-TE参数

参数
排数 2
类型 Push-Pull,Receptacle
额定电流 4.1A
触头镀层 - 配接
间距-配接 2.54mm
针脚数 4pin
触头镀层厚度 - 配接 760nm
防护等级 -
颜色 黑色
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
