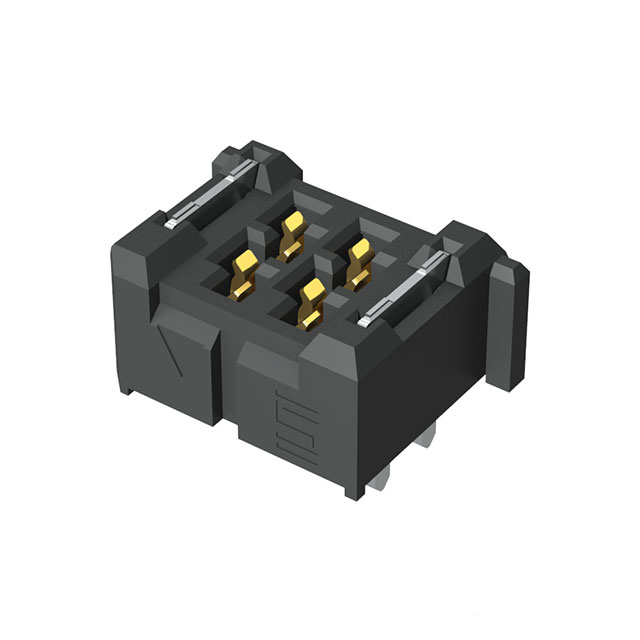

UMPS-02-03.5-G-V-S-W-TR

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述:
供应商型号: 200-UMPS02035GVSWTR
供应商: Mouser
标准整包数: 1
SAMTEC 刀片式电源连接器 UMPS-02-03.5-G-V-S-W-TR

UMPS-02-03.5-G-V-S-W-TR概述

    电子元器件技术手册:超微型电源插座UMPS系列

    产品简介


    超微型电源插座(Ultra Micro Power Socket, UMPS)系列是由Samtec公司生产的高品质电子元器件。该系列的产品以其小巧紧凑的设计而闻名,适用于各种需要高密度连接的应用场景,如通信设备、计算机外围设备、医疗仪器和工业控制系统等。UMPS系列提供了多种规格和选项,满足不同应用的需求。

    技术参数


    - 尺寸: A ± 0.08 mm (0.003 in), B 2.00 mm (0.079 in), C CL, D 2.00 mm (0.079 in), E 0.25 mm (0.010 in), F 2.00 mm (0.079 in), G ± 0.05 mm (0.002 in), H 0.30 mm (0.012 in), J 0.64 mm (0.025 in), K 1.45 mm (0.057 in), L 1.00 mm (0.039 in)
    - 尾部长度: 3.5 mm (0.138 in), 5.5 mm (0.217 in), 7.5 mm (0.295 in)
    - 安装方式: 表面贴装 (-S), 通孔安装(1.57 mm [0.062 in] 或 2.36 mm [0.093 in] PCB)
    - 接触镀层选项: 无铅(-T, -L, -SL),选择性金镀(-G)
    - 焊接端子选项: 表面贴装 (-S),通孔焊接(1.57 mm [0.062 in] 或 2.36 mm [0.093 in] PCB)

    产品特点和优势


    1. 超小型设计: 体积小巧,便于安装在空间受限的应用中。
    2. 多样化安装方式: 支持表面贴装和通孔安装,增加了灵活性。
    3. 可靠的镀层: 多种镀层选项,确保良好的电性能和长期稳定性。
    4. 广泛的兼容性: 可以与各种标准电路板和接插件兼容,简化系统集成。

    应用案例和使用建议


    UMPS系列电源插座广泛应用于电信设备、计算机主板、医疗仪器和工业控制设备等领域。例如,在计算机主板上,UMPS系列可用于连接低功耗传感器和其他小信号组件。为了确保最佳性能,建议在安装时遵循以下步骤:
    - 确保安装位置清洁且平整。
    - 使用适当的焊接工具和温度曲线进行焊接。
    - 在通孔安装模式下,确保焊盘直径合适,以实现可靠连接。

    兼容性和支持


    UMPS系列电源插座与市场上常见的电路板和连接器兼容。Samtec公司提供了全面的技术支持,包括产品文档、设计指南和客户技术支持。此外,公司还提供了一整套配套服务,包括包装和标签规范,确保产品的顺利集成和使用。

    常见问题与解决方案


    1. 问题: 焊接后接触不良。
    - 解决方案: 检查焊接温度曲线是否正确;确认焊接点是否有足够的润湿性。

    2. 问题: 接触电阻高。
    - 解决方案: 确保接触面清洁且没有氧化物;检查是否有合适的镀层选项。

    3. 问题: 尾部长度不合适。
    - 解决方案: 选择正确的尾部长度型号,确保与目标应用的机械要求匹配。

    总结和推荐


    UMPS系列超微型电源插座凭借其紧凑的设计、多样的安装选项和可靠的性能,在众多应用中表现出色。这些产品不仅具有出色的电气性能,还能满足现代电子设备对小型化和高密度连接的需求。强烈推荐给需要高性能、高可靠性的电源连接解决方案的工程师和技术采购人员。
