QFS-026-04.25-L-D-A-P-TR

厂牌: SAMTEC
产品描述: Samtec 0.64mm间距52p双排排母 插座, QFS系列, 直角, 表面
供应商型号: 3748092
供应商: element14
标准整包数: 1

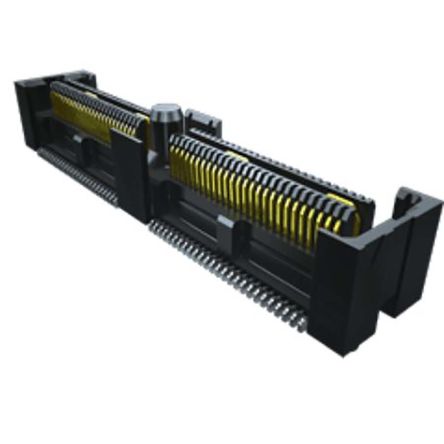

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QFS-026-04.25-L-D-A-P-TR

QFS-026-04.25-L-D-A-P-TR概述


    产品简介


    QFS系列电子元器件是专门为高速数据传输和信号完整性设计的高性能连接器系统。它们广泛应用于通信设备、计算机网络、服务器、医疗设备以及其他需要高可靠性的场合。QFS系列连接器通过提供稳定的信号传输和卓越的机械性能,确保在各种严苛环境中都能保持高效运行。

    技术参数


    | 参数 | 描述 |

    | 引脚数量 | -026, -052, -078, -104, -130 |
    | 接触电阻 | ≤20 mΩ |
    | 工作温度 | -40°C 至 +85°C |
    | 耐电压 | ≥500 V AC RMS (持续时间:1分钟) |
    | 绝缘材料 | LCP,黑色 |
    | 导电材料 | 磷青铜 |
    | 连接方式 | 卡口锁定 |
    | 尺寸精度 | ±0.006 in(±0.15 mm) |
    | 最大推力 | 信号:0.5 lb,地线:1 lb |
    | 拔出力 | 信号:0.5 lb,地线:1 lb |
    | 电源引脚数量 | 4个/端(0.062"厚板),8个/端(0.093"厚板) |
    | 射频引脚数量 | 1个/端,2个/端 |
    | 转接引脚数量 | 1个/端 |
    | 表面处理 | 10μ"选择性金镀层,接触区和尾部选择性锡镀层;30μ"金镀层,接触区和尾部镀金(仅限-04.25引脚样式) |

    产品特点和优势


    QFS系列连接器具有以下几个显著的特点和优势:
    1. 高可靠性:采用磷青铜作为导电材料,保证长期使用中的稳定性和耐用性。
    2. 高稳定性:精密制造工艺,确保每个连接点的精准度,减少接触电阻和热效应。
    3. 多功能性:可选多种引脚配置和表面处理方式,适应不同的应用需求。
    4. 高兼容性:适用于多种不同的设备和电路板厚度,便于集成和部署。
    5. 高性能信号传输:专为高速数据传输设计,降低信号损耗和干扰,提高数据传输速度和质量。

    应用案例和使用建议


    QFS系列连接器在多种应用中均有广泛的使用,例如:
    - 通信设备:确保信号传输的可靠性和稳定性。
    - 服务器:支持高速数据传输,满足大数据量传输的需求。
    - 医疗设备:需要高可靠性的信号传输,以保障设备的安全运行。
    使用建议:
    1. 在设计时考虑信号路径的布局,确保连接器处于最佳位置,减少信号衰减。
    2. 选择合适的引脚数量和表面处理方式,根据实际应用需求进行定制。
    3. 遵循正确的安装步骤,确保连接器的正确安装和固定,防止因松动导致的接触不良。

    兼容性和支持


    QFS系列连接器在与不同类型的设备和电路板搭配时表现出良好的兼容性。此外,制造商还提供了全面的技术支持和服务,包括:
    - 安装指导和技术培训。
    - 故障排查和维护服务。
    - 质量保证和售后支持。

    常见问题与解决方案


    问题1:如何选择适合的应用场景?
    - 解决方案:根据实际应用需求选择合适的引脚数量和表面处理方式,参考技术手册中的详细规格参数。
    问题2:如何确保正确的安装?
    - 解决方案:遵循手册中的安装指南和步骤,确保连接器与电路板紧密贴合,并正确固定。
    问题3:如何应对热效应引起的变形?
    - 解决方案:在设计时充分考虑环境温度变化,使用具有高耐温性能的材料,并选择适当的固定方法。

    总结和推荐


    QFS系列电子元器件凭借其高可靠性、多功能性以及高性能信号传输等特点,在众多应用场景中表现出色。经过详细的分析和评估,我们认为该产品非常适合用于对信号传输要求较高的场合。我们强烈推荐QFS系列连接器给那些寻求高质量和高可靠性的客户。

QFS-026-04.25-L-D-A-P-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 52pin
触头镀层 - 柱(配接) -
长*宽*高 22.36mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 支架安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QFS-026-04.25-L-D-A-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-026-04.25-L-D-A-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QFS-026-04.25-L-D-A-P-TR QFS-026-04.25-L-D-A-P-TR数据手册

QFS-026-04.25-L-D-A-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
