FFTP-17-D-03.85-01-N

产品分类: 矩形线缆
厂牌: SAMTEC

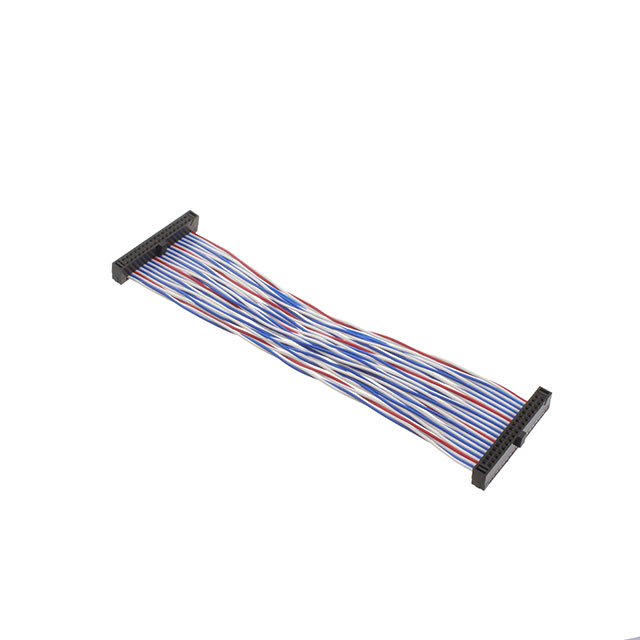

产品描述: Samtec 排线, FFTP 系列, 34 路, 美国线规 30 awg, 蓝色/红色
供应商型号: SAM12576-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形线缆 FFTP-17-D-03.85-01-N

FFTP-17-D-03.85-01-N概述


    产品简介


    产品名称:FFTP-XX-X-XX.XX-01-X-X-X
    FFTP-XX-X-XX.XX-01-X-X-X 是一款高性能的电子元器件,主要应用于连接器装配领域。它采用高质量的磷青铜材料制成的接触件(Contact or Terminal),并结合了黑色绝缘体(Insulator),确保了长期的稳定性和可靠性。本产品通过严格的电子测试和高压测试(Hi-Pot Test),以保证其在各种恶劣环境下的正常运行。

    技术参数


    - 尺寸参数:
    - 长度:3.85", 8.77", 18.00" (使用CBTP-68-30-7/38-025-2、CBTP-68-30-7/38-025-1、CBTP-68-30-7/38-025-4)
    - 绝缘体材料:Celanex 3314,颜色:黑色
    - 接触件材料:磷青铜
    - 导线:30 AWG,7/38,镀锡,双绞线PVC绝缘层
    - 镀层选项:标准、C-67-S、C-67-F
    - 电气特性:
    - 最大电缆长度:18.61英寸(无扁平化)
    - 测试电压:630V(高压测试)
    - 工作环境:
    - 尺寸公差:±0.0020英寸
    - 工作温度范围:未明确提及,需参考具体应用环境

    产品特点和优势


    - 高性能材料:采用磷青铜材料制成的接触件,具备高导电性和良好的机械强度。
    - 严格的测试标准:所有组件均需进行100%电子测试和高压测试,确保在恶劣环境下也能保持良好的电气性能。
    - 多变的长度选项:提供多种长度选择,方便不同应用场景的需求。
    - 兼容性强:适用于各种连接器装配,可与多种电缆和设备兼容。

    应用案例和使用建议


    应用案例:
    FFTP-XX-X-XX.XX-01-X-X-X 主要用于电信、网络、计算机及工业自动化等领域,特别是在需要高性能、可靠性的连接器应用中表现出色。例如,在数据中心、工业控制设备、网络通信设备中均可广泛应用。
    使用建议:
    - 在安装过程中,请严格按照图纸所示的尺寸要求,确保装配精度。
    - 安装时应注意导线的裁剪长度,避免导线超出电缆绝缘层,这可能影响产品的稳定性和使用寿命。
    - 确保正确识别第一个位置标识(Notch),并按图示安装红电线。

    兼容性和支持


    - 兼容性:
    - 本产品与多种电缆和设备兼容,具体请参见制造商提供的兼容性指南。

    - 支持和服务:
    - 制造商提供全面的技术支持,包括安装指导、故障排查等服务。
    - 请联系当地经销商或技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 问题:电缆过长或不平整导致连接不良。
    - 解决方案: 确保电缆长度不超过18.61英寸(无扁平化)。如果需要更长的长度,请联系制造商获取多个扁平段的信息。
    2. 问题:接触电阻异常。
    - 解决方案: 检查接触件是否干净且无损坏。如发现问题,更换新的接触件并重新测试。
    3. 问题:装配后测试结果不合格。
    - 解决方案: 确认所有部件均按规范装配,检查电缆是否有断裂或其他物理损伤。

    总结和推荐


    综合评估:
    FFTP-XX-X-XX.XX-01-X-X-X 作为一款高性能连接器组件,具有优异的机械强度、可靠的电气性能和广泛的适用范围。通过严格的测试和验证,确保了其在各种严苛环境下的稳定表现。
    推荐:
    鉴于其出色的性能和广泛的适用性,我们强烈推荐 FFTP-XX-X-XX.XX-01-X-X-X 作为高性能连接器解决方案,特别适用于需要高可靠性和稳定性的应用场景。如需更多技术支持,请联系当地的经销商或技术支持团队。

FFTP-17-D-03.85-01-N参数

参数
长*宽*高 97.79mm(长度)
零件状态 在售
包装方式 散装

FFTP-17-D-03.85-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFTP-17-D-03.85-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFTP-17-D-03.85-01-N FFTP-17-D-03.85-01-N数据手册
