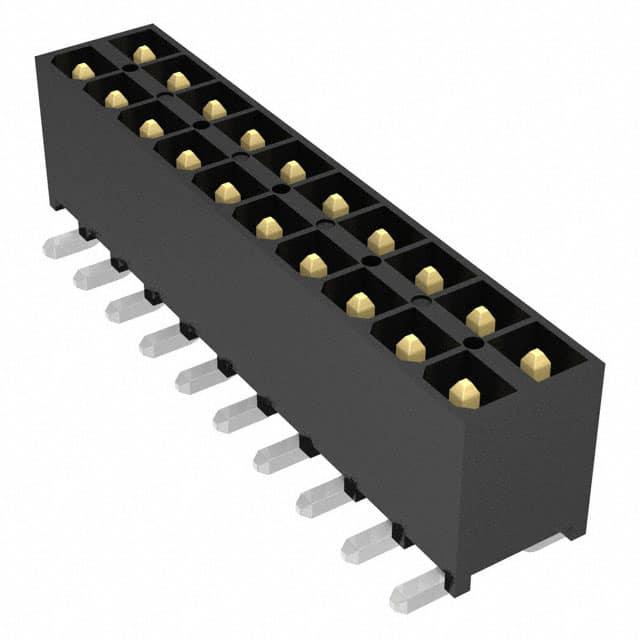

IPT1-110-01-L-D-VS

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 20pin 推挽式 Male Pin 黑色 贴片安装 25.9mm(长度)*7.49mm(高度)
供应商型号: SR-IPT1-110-01-L-D-VS
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPT1-110-01-L-D-VS

IPT1-110-01-L-D-VS概述

    IPT1-XX-D 电子元器件技术手册

    1. 产品简介


    IPT1-XX-D 是一款用于电子设备的双排锁插头,专为高密度连接设计。其主要功能是提供稳定的电连接,广泛应用于通信设备、计算机外围设备以及工业自动化等领域。

    2. 技术参数


    - 尺寸规格:总长 6.35 mm,宽度 5.08 mm,高度 2.54 mm
    - 引脚数量:每行最多 25 个引脚(-02 到 -25)
    - 引脚间距:0.1000 英寸(2.540 mm)
    - 端子材料:磷青铜,硬度为 510,半硬态
    - 绝缘材料:液晶聚合物(LCP),UL 94 VO 级别,颜色为黑色
    - 镀层规格:
    - -S: 选择性镀层,接触部位 30 Au / 50 Ni 最小厚度,尾部为镀锡
    - -SM: 选择性镀层,接触部位 30 Au / 50 Ni 最小厚度,尾部为镀锡
    - -L: 轻微选择性镀层,接触部位 10 Au / 50 Ni 最小厚度,尾部为镀锡
    - 包装方式:
    - -BLANK: 管装
    - -TR: 带卷和盘装
    - -FR: 完整带卷和盘装
    - 插入力:最小插入力为 2 磅
    - 引脚一致性:两排引脚之间的最大偏差为 0.005 mm

    3. 产品特点和优势


    - 稳定性高:采用高质量磷青铜材质和 LCP 绝缘材料,确保了长期使用的稳定性和可靠性。
    - 高密度设计:每个引脚之间距离仅为 0.1000 英寸,适用于高密度布线需求。
    - 多种镀层选项:根据应用需求,可以选择不同的镀层规格,以满足不同的电气特性和使用寿命要求。
    - 易于安装:多种包装方式和安装选项(如自动放置、手动放置)使得安装更加便捷。
    - 兼容性好:可以与其他标准电子元件进行配合使用,提高了整体系统的兼容性和扩展性。

    4. 应用案例和使用建议


    - 通信设备:例如路由器、交换机等,由于需要高密度的电连接,因此 IPT1-XX-D 非常适合。
    - 计算机外围设备:如打印机、扫描仪等设备,需要可靠的电连接以保证数据传输的稳定性。
    - 工业自动化设备:如控制系统、传感器等,IPT1-XX-D 的高可靠性可以满足这些设备的长期运行需求。
    使用建议:
    - 在组装过程中,应注意引脚之间的对齐和接触位置,确保插入力均匀分布。
    - 对于需要高插入力的应用(如 -LC 选项),建议采用手动放置方式以避免损坏引脚。

    5. 兼容性和支持


    - 兼容性:IPT1-XX-D 可以与其他标准电子元件(如 IPT1-XX-D-FL-X 和 T-1S64-05-X)一起使用,适用于多种不同的电路设计。
    - 支持和维护:厂商提供了详细的安装指南和技术支持,确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    - 问题:安装过程中引脚插入困难
    - 解决办法:检查引脚是否正确对齐,确保插入力均匀分布。必要时,可以使用适当的工具辅助安装。
    - 问题:长期使用后出现电气连接不良
    - 解决办法:检查引脚是否有磨损或腐蚀现象,如有必要,更换新的引脚或连接器。

    7. 总结和推荐


    IPT1-XX-D 是一款高性能的双排锁插头,适用于各种高密度连接需求的应用场景。其稳定的性能、高密度的设计以及丰富的镀层选项使其在市场上具有很强的竞争力。总体来说,这款产品非常值得推荐使用。

IPT1-110-01-L-D-VS参数

参数
排数 2
触头端接 -
针脚数 20pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 25.9mm(长度)*7.49mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
