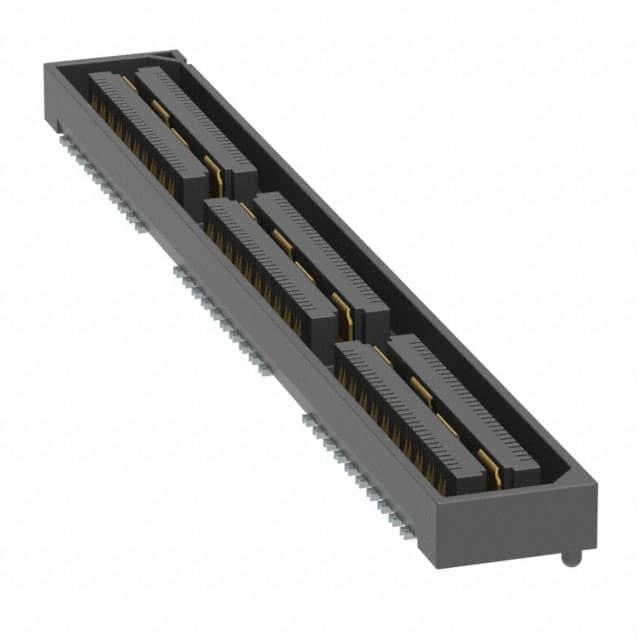

QSH-060-01-F-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 120pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 76nm 金 SMD,P=0.5mm 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: Q-QSH-060-01-F-D-DP-A-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-F-D-DP-A-K-TR

QSH-060-01-F-D-DP-A-K-TR概述

    高速接地平面插座(QSH系列)技术手册解析

    1. 产品简介


    QSH系列高速接地平面插座专为高电流和高可靠性需求设计,广泛应用于通信设备、服务器、工业控制、医疗设备及高性能计算等领域。该系列产品通过创新的“Blade & Beam”接触设计和金属平面结构,为信号传输和接地提供了卓越的性能保障。其独特的绝缘材料(液晶聚合物)和接触材料(磷青铜),结合多种镀层选项,确保了产品在苛刻环境下的稳定性和耐用性。

    2. 技术参数


    | 参数项 | 规格说明 |

    | 针脚排列 | 每行最多支持30根针(单端)或20对差分对 |
    | 镀层选择 | Au(金)或Sn(锡)镀层覆盖50µ" Ni(镍)基底 |
    | 额定电流 | 接触针:每针2A(最大双路供电);接地平面:每块25A |
    | 工作温度范围 | -55°C至+125°C |
    | 电压等级 | 175VAC(5mm堆叠高度) |
    | 最大循环次数 | 100次循环 |
    | RoHS合规性 | 符合RoHS环保标准 |

    3. 产品特点和优势


    - 高电流承载能力:接地平面提供高达25A的电流传输能力,适合大功率应用场景。
    - 优异的高速信号传输性能:支持高达2Gbps的数据速率,适合高速数字接口。
    - 模块化设计:灵活支持单端或差分对配置,适用于多种信号类型。
    - 坚固耐用:采用液晶聚合物绝缘材料和磷青铜接触件,具备出色的机械强度和耐腐蚀性能。
    - 易于集成:与标准PCB板兼容,简化设计流程并降低制造成本。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心服务器主板上的高速信号连接。
    - 工业自动化设备中的高密度信号传输。
    - 医疗成像设备中需要高可靠性的信号与电源接口。
    使用建议:
    - 在高电流环境下,建议优先选用“-C”镀层以增强长期稳定性。
    - 针对高频信号应用,合理规划差分对布局,避免干扰效应。
    - 定期检查插座接触点状态,预防因长期使用导致的电弧氧化问题。

    5. 兼容性和支持


    - 兼容性:QSH系列插座与QTH插头配合使用,同时兼容UMPT/UMPS解决方案,适用于多用途两件式电源/信号组合。
    - 技术支持:Samtec提供详细的PCB布局指南,并支持非标定制需求。如需更高堆叠高度或特殊尺寸,请联系ipg@samtec.com咨询具体方案。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座无法完全接合 | 确保正确对齐公母连接器,并检查焊接质量是否符合要求。 |
    | 长时间使用后接触电阻增大 | 更换采用“-C”镀层的产品,以提高抗老化性能。 |
    | 信号传输不稳定 | 核查差分对间的距离是否符合设计规范,并优化布线长度一致性。 |

    7. 总结和推荐


    QSH系列高速接地平面插座凭借其卓越的电气特性和稳定的机械性能,在高电流、高频率的应用场景中表现出色。其广泛的适用性、灵活的设计选项以及可靠的支持服务使其成为现代电子设计的理想选择。对于追求高性能和稳定性的项目,强烈推荐选用此系列产品。
    最终评价: ★★★★☆(满分五星)

QSH-060-01-F-D-DP-A-K-TR参数

参数
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-060-01-F-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-F-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-F-D-DP-A-K-TR QSH-060-01-F-D-DP-A-K-TR数据手册

QSH-060-01-F-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 15.3409 ¥ 127.3293
500+ $ 13.6922 ¥ 113.6451
1000+ $ 9.6107 ¥ 79.7685
2500+ $ 6.1806 ¥ 51.2989
6500+ $ 5.4688 ¥ 45.3913
14500+ $ 5.0526 ¥ 41.9369
库存: 12500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 15916.16
