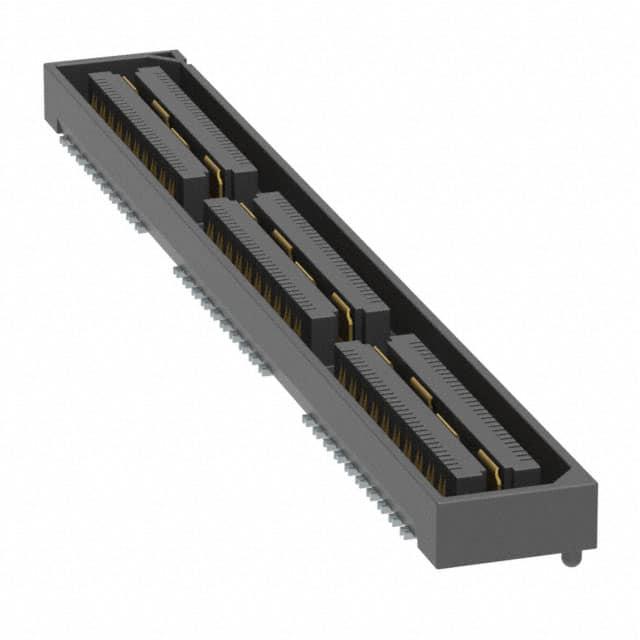

QSH-060-01-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 120pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 SMD,P=0.5mm 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSH06001LDDPAKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-L-D-DP-A-K-TR

QSH-060-01-L-D-DP-A-K-TR概述

    高质量电子元器件技术手册文章

    产品简介


    本手册介绍了由Samtec公司生产的QSH-XXX-XX-X-D-DP-XXX-X-XX型号的高密度差分对插座组件。这类产品广泛应用于各种高速信号传输系统中,如服务器、存储设备、通讯基站等场合,能够显著提升系统的数据传输速率和可靠性。

    技术参数


    - 连接器类型: 差分对插座
    - 引脚数量: -020, -040, -060, -080, -100(每行)
    - 引脚样式: -01: 0.1280英寸[3.251毫米]
    - 行规格: 行间距为0.059英寸[1.50毫米]
    - 安装方式: 支持手动放置和自动贴片
    - 包装方式: 可选托盘、带卷和带框
    - 接触材料: 磷青铜
    - 绝缘材料: 黑色LCP,阻燃等级UL94V-0
    - 电气特性: 最大插入力需注意,具体参见技术规范

    产品特点和优势


    1. 高密度连接: 提供多种针数选项,可满足不同需求的应用场景。
    2. 高性能材料: 采用磷青铜和LCP材料,保证长期稳定的电气性能。
    3. 多样化连接选项: 支持多种安装选项,如锁紧片、定位销等,提高装配灵活性。
    4. 优异的机械性能: 良好的机械强度和稳定性,确保长时间使用下的可靠连接。

    应用案例和使用建议


    这类产品常用于高速信号传输系统中,例如数据中心的服务器间通信。使用时应注意插入力要求,尤其是在需要自动化装配的情况下,可能需要手动放置以避免损坏。

    兼容性和支持


    - 兼容性: 可与其他制造商的标准差分对插座配合使用。
    - 支持服务: Samtec公司提供详细的用户手册和技术支持,帮助用户解决在安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 插入力过大
    - 解决方案: 建议选择无锁紧片的版本或手动放置。
    - 问题: 包装选项不明确
    - 解决方案: 详细阅读包装说明,确认所需的包装形式。
    - 问题: 材料不符合标准
    - 解决方案: 检查产品标签上的材料标识,确认与预期一致。

    总结和推荐


    QSH-XXX-XX-X-D-DP-XXX-X-XX型号的高密度差分对插座组件具有优异的电气性能和机械强度,适用于多种高速信号传输系统。虽然在某些特定条件下可能需要额外的手动操作,但总体而言,该产品的设计和制造工艺充分考虑了实际应用中的各种挑战。对于需要高速、高可靠性连接的应用场景,推荐选用该产品。

QSH-060-01-L-D-DP-A-K-TR参数

参数
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-060-01-L-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-L-D-DP-A-K-TR QSH-060-01-L-D-DP-A-K-TR数据手册

QSH-060-01-L-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.811 ¥ 108.253
10+ $ 11.6748 ¥ 98.6521
25+ $ 11.3832 ¥ 96.188
50+ $ 10.8324 ¥ 91.5338
100+ $ 9.2556 ¥ 78.2098
250+ $ 7.6755 ¥ 64.858
500+ $ 6.5625 ¥ 55.4531
1000+ $ 5.5965 ¥ 47.2904
库存: 202
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.25
