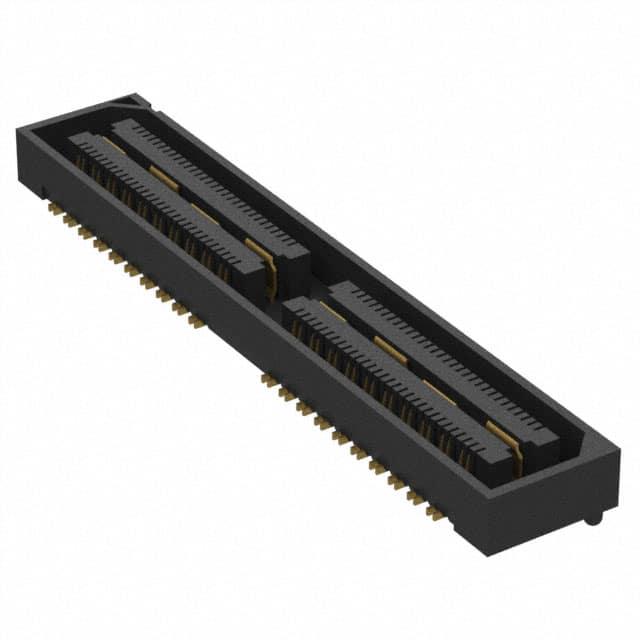

QSH-040-01-H-D-DP-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 80pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 760nm 金 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: QSH-040-01-H-D-DP-A
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-040-01-H-D-DP-A

QSH-040-01-H-D-DP-A概述

    高质量电子元器件技术手册文章

    1. 产品简介


    产品名称: QSH-XXX-XX-X-D-DP-XXX-X-XX 高速差分对连接器
    产品类型: 这是一款专为高速差分信号传输设计的高密度连接器,适用于各种复杂的电子系统,如服务器、通信设备和工业控制系统等。
    主要功能:
    - 支持高密度插针排列(每行最多100个插针)。
    - 双排设计可实现双倍的数据传输速率。
    - 具备锁扣、摩擦锁定等多种锁定机制,确保连接稳固可靠。
    应用领域:
    - 数据中心
    - 电信基础设施
    - 工业自动化控制
    - 计算机外设
    - 汽车电子

    2. 技术参数


    - 连接器配置:
    - 行数:-020, -040, -060, -080, -100(每行)
    - 锁扣选项:可选LC锁定扣
    - 引脚长度:0.128英寸(3.251毫米)

    - 材料:
    - 绝缘体:黑色LCP材料,阻燃等级UL94V-0
    - 接触件:镀金,以提高耐腐蚀性和导电性
    - 插针材质:磷青铜,具有良好的弹性与导电性

    - 电气特性:
    - 插拔次数:100次
    - 最小推力:4盎司
    - 最小引脚保留力:8盎司

    - 工作环境:
    - 温度范围:-40°C至+85°C
    - 湿度范围:相对湿度0%-95%

    3. 产品特点和优势


    - 高密度设计:允许更多的信号通道,减少占用空间,适应小型化趋势。
    - 可靠的机械锁定:多种锁定选项如LC锁定扣和摩擦锁确保连接稳定可靠,即使在震动环境下也保持良好的连接。
    - 增强电气性能:采用磷青铜材质与高性能镀金工艺,确保低电阻和抗腐蚀性,提供卓越的电气连接稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 在服务器集群中,这款连接器可以有效提高数据传输速度,同时减少物理空间的需求。
    - 在工业控制系统中,它能够提供高密度、稳定的连接解决方案,满足严格的温度和湿度要求。
    使用建议:
    - 在组装过程中注意对准插针,避免弯曲或损坏。
    - 定期检查锁定机制是否完好,确保长期稳定的连接性能。
    - 根据具体应用场景选择合适的锁扣类型,如自动装配时建议选择非LC锁定扣。

    5. 兼容性和支持


    - 兼容性:
    - 该产品设计时考虑了与市面上主流电子系统的兼容性,适用于大多数标准连接器接口。
    - 特殊情况下,可根据客户具体需求进行定制化修改。
    - 支持:
    - SAMTEC公司提供全面的技术支持,包括但不限于安装指南、故障排查手册和售后服务热线。
    - 对于特殊的应用场景或需求,可直接联系公司的技术人员获取专业的技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认插针是否正确插入,并检查锁定机构是否正常工作。必要时可重新校正。|
    | 接触电阻大 | 检查接触部位是否有污垢或氧化,清洁后应能恢复正常的接触电阻。|
    | 插拔力过大 | 检查插针是否有变形或损坏,若发现损坏应及时更换新的插针。|

    7. 总结和推荐


    综上所述,QSH-XXX-XX-X-D-DP-XXX-X-XX高速差分对连接器凭借其高密度设计、可靠的锁定机制及出色的电气性能,在数据中心、工业自动化等领域具有广泛的应用前景。它不仅能满足现代电子设备对高速、高密度连接的需求,还具备优秀的环境适应能力和耐用性。对于寻求高性能、稳定连接解决方案的设计者和工程师来说,这是一个非常值得推荐的产品。

QSH-040-01-H-D-DP-A参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-040-01-H-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-040-01-H-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-040-01-H-D-DP-A QSH-040-01-H-D-DP-A数据手册

QSH-040-01-H-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
