IPT1-111-01-S-D-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 22pin 2.3A 760nm 金 黑色 通孔安装 28.45mm(长度)*10.39mm(高度)
供应商型号: 200-IPT111101SDRA
供应商: Mouser
标准整包数: 1

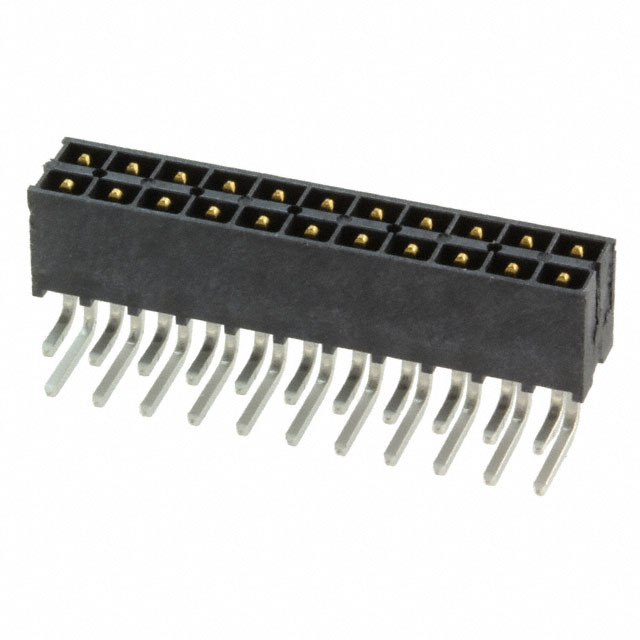

SAMTEC 矩形连接器 - 针座 - 公插针 IPT1-111-01-S-D-RA

IPT1-111-01-S-D-RA概述

    IPT1 Series Shrouded Power Connector Set 技术手册

    1. 产品简介


    IPT1 系列是萨姆泰克(Samtec)公司推出的一款高可靠性、多功能的电源连接器。此系列提供了多种安装方式的选择,包括通孔安装、直角安装以及表面贴装(SMT),以适应不同的应用需求。每只针脚都采用了独立的屏蔽设计,提供电气和机械上的保护。这些连接器广泛应用于工业控制、通信设备、汽车电子等领域。

    2. 技术参数


    - 插针材质:磷青铜
    - 绝缘材料:黑色液晶聚合物(LCP)
    - 镀层选项:锡或金(Au)镀层,厚度为 50 微英寸(1.27 微米)镍镀层
    - 操作温度范围:
    - 锡镀层:-55°C 至 +105°C
    - 金镀层:-55°C 至 +125°C
    - 插入深度:3.81mm(0.150英寸)至 6.48mm(0.255英寸)
    - 爬电距离:无-LC 版本 2.49mm(0.098英寸),带-LC 版本 1.28mm(0.050英寸)
    - 穿通距离:无-LC 版本 1.91mm(0.075英寸),带-LC 版本 0.91mm(0.036英寸)
    - 电压等级:775 VAC/1095 VDC
    - 防阻燃性:符合RoHS标准

    3. 产品特点和优势


    - 独立屏蔽:每个插针都独立屏蔽,显著提升电气和机械保护。
    - 高可靠性:多种镀层选项,支持宽泛的工作温度范围,满足不同应用的需求。
    - 多安装方式:包括通孔、直角和表面贴装,适应多种安装场景。
    - 标准兼容:符合 RoHS 标准,适用于广泛的商业和工业标准。
    - 灵活性:提供多种型号和规格,可根据客户的具体要求进行定制。

    4. 应用案例和使用建议


    IPT1 系列连接器非常适合用于电源管理系统、工业自动化设备和通信设施等需要高可靠性的应用场景。具体建议如下:
    - 工业控制:通过高电流处理能力,确保稳定运行,尤其适用于电机控制和伺服驱动等场合。
    - 通信设备:由于其高电压等级,可保障通信线路的稳定性。
    - 汽车电子:独立屏蔽的设计可以有效防止干扰,适合车内复杂电磁环境。
    使用建议:
    - 确保正确的安装方向,特别是直角安装时要注意接口的方向性。
    - 定期检查连接器的机械和电气完整性,以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:与 IPS1 系列完全兼容。
    - 支持服务:如果需要特定的定制需求,可通过联系萨姆泰克获取详细支持和服务,如选择性加载接触器以满足客户特定的爬电距离和穿通距离要求。

    6. 常见问题与解决方案


    - 问题:安装时出现接触不良
    - 解决方案:检查是否按照正确的方式安装,包括方向、插针位置等。若仍存在问题,可以尝试重新镀锡。
    - 问题:连接器过热
    - 解决方案:检查负载是否超载,必要时更换更合适的大电流接触器。

    7. 总结和推荐


    IPT1 系列连接器凭借其高可靠性、多功能安装方式以及优秀的电气性能,在多个关键应用领域表现优异。其独特的独立屏蔽设计和多种镀层选项使其在市场上具有很强的竞争优势。尽管其初期成本可能较高,但其出色的性能和可靠性能够为其使用带来长期的成本效益。
    综上所述,我强烈推荐使用 IPT1 系列连接器,尤其是在对电气性能和可靠性有高要求的应用环境中。

IPT1-111-01-S-D-RA参数

参数
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 黑色
额定电流 2.3A
类型 Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
排数 2
针脚数 22pin
长*宽*高 28.45mm(长度)*10.39mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPT1-111-01-S-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPT1-111-01-S-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPT1-111-01-S-D-RA IPT1-111-01-S-D-RA数据手册

IPT1-111-01-S-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
