FTS-108-01-L-DV-P

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 16pin 3.4A 250nm 金 黑色 贴片安装 10.16mm(长度)*5.84mm(高度)
供应商型号: 200-FTS10801LDVP
供应商: Mouser
标准整包数: 1

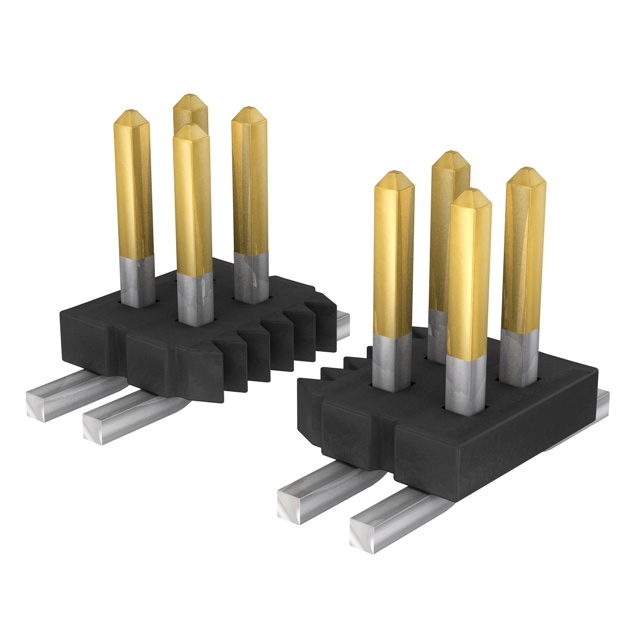

SAMTEC 矩形连接器 - 针座 - 公插针 FTS-108-01-L-DV-P

FTS-108-01-L-DV-P概述


    产品简介


    电子元器件产品:FTS-1XX系列连接器
    FTS-1XX系列连接器是一款高性能、低轮廓设计的终端接线组件,主要用于电子设备中的信号传输和电源分配。其独特的双排通过孔(-D)和垂直表面贴装(-DV)选项使其能够广泛应用于各种电路板设计中。FTS-1XX系列支持多种位置数和尾部选项,包括从2到50个位置的选择,可以满足不同应用的需求。

    技术参数


    - 位置数范围:
    - -02至-50(无屏蔽)
    - -05至-46(有屏蔽)
    - 尾部选项:
    - -D:双排通孔
    - -DV:双排垂直表面贴装
    - 引脚风格:具体细节请参考表1
    - 镀层规格:
    - -L: 接触区域镀10µ"金,尾部镀亮锡
    - -F: 接触区域镀3µ"金,尾部镀亮锡
    - -S: 接触区域镀30µ"金,尾部镀亮锡
    - -H: 接触区域镀30µ"金,尾部镀3µ"金
    - -SM: 接触区域镀30µ"金,尾部镀亮锡
    - -LM: 接触区域镀10µ"金,尾部镀亮锡
    - -FM: 接触区域镀3µ"金,尾部镀亮锡
    - -G: 接触区域镀10µ"金,尾部镀3µ"金

    产品特点和优势


    FTS-1XX系列连接器具有以下显著特点和优势:
    - 低轮廓设计:适用于空间受限的应用场合。
    - 高可靠性:经过严格的质量控制测试,确保长期稳定运行。
    - 多样化的尾部选项:双排通孔和垂直表面贴装提供了更多的安装灵活性。
    - 高标准材料:绝缘材料采用LCP(液晶聚合物),阻燃等级达到UL 94 V0。
    - 出色的机械强度:终端采用磷青铜材料,确保连接稳固可靠。

    应用案例和使用建议


    FTS-1XX系列连接器因其优异的性能,被广泛应用于通信设备、工业自动化系统、医疗设备和消费电子产品等领域。例如,在高速数据传输接口中,FTS-1XX连接器能够提供可靠的信号传输;在电源管理系统中,它能高效传输电流,确保设备正常运作。
    使用建议:
    1. 正确选择位置数和尾部选项:根据具体应用需求选择合适的型号,以确保最佳性能。
    2. 注意安装方向:-DV选项需特别注意引脚插入方向,避免错误安装。
    3. 严格遵守制造标准:遵循制造商提供的包装和运输要求,确保产品在整个生命周期内的稳定性。

    兼容性和支持


    FTS-1XX系列连接器设计为与其他标准电子元器件兼容,能够轻松集成到现有系统中。Samtec公司为其提供了全面的技术支持和售后服务,包括产品手册、安装指南和技术咨询服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:如何正确选择镀层规格?
    - 解决方案:根据应用环境和成本预算选择合适的镀层规格。例如,30µ"金适合高可靠性的应用,而3µ"金则更适合成本敏感的应用。

    - 问题2:如何处理安装时的引脚弯曲?
    - 解决方案:使用专用工具将引脚恢复到正确的角度,确保与插槽的良好接触。

    总结和推荐


    FTS-1XX系列连接器凭借其低轮廓设计、高可靠性和多样化选择,成为了各类电子设备的理想选择。其广泛的应用范围和卓越的性能,使得该系列产品在市场上具备强大的竞争力。我们强烈推荐FTS-1XX系列连接器给所有需要高性能、稳定可靠的电子元件的客户。

FTS-108-01-L-DV-P参数

参数
针脚数 16pin
防护等级 -
触头镀层 - 配接
类型 Cuttable,Header,Push-Pull
间距-配接 1.27mm
排数 2
额定电流 3.4A
颜色 黑色
触头镀层厚度 - 配接 250nm
长*宽*高 10.16mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTS-108-01-L-DV-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTS-108-01-L-DV-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTS-108-01-L-DV-P FTS-108-01-L-DV-P数据手册

FTS-108-01-L-DV-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.404 ¥ 28.7638
57+ $ 2.9376 ¥ 24.8227
114+ $ 2.6136 ¥ 22.0849
513+ $ 2.268 ¥ 19.1646
1026+ $ 1.911 ¥ 16.148
2052+ $ 1.575 ¥ 13.3088
5016+ $ 1.2705 ¥ 10.7357
库存: 114
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.76
