HTST-105-04-L-D-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 10pin 3.4A 250nm 金 通孔安装 20.32mm(长度)*12.32mm(高度)
供应商型号: 200-HTST10504LDRA
供应商: Mouser
标准整包数: 1

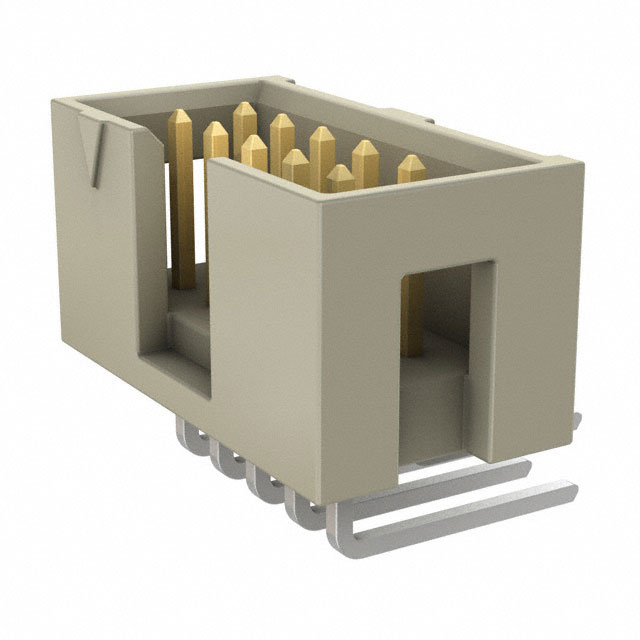

SAMTEC 矩形连接器 - 针座 - 公插针 HTST-105-04-L-D-RA

HTST-105-04-L-D-RA概述

    # 电子元器件技术手册:HTST系列

    产品简介


    HTST系列是一种高性能连接器,广泛应用于通信设备、工业自动化系统及消费电子产品等领域。本系列产品具备多种引脚配置和接头样式,满足不同应用场景的需求。HTST系列的主要功能在于提供稳定可靠的电连接,确保信号传输的高效和准确。

    技术参数


    以下是HTST系列连接器的关键技术规格和性能参数:
    - 针位数:2至36(仅直角式)
    - 引脚样式:具体见表格1和表格2
    - 镀层选项:
    - G:金镀层,接触面10 Au / 50 Ni 最小,尾部3 Au / 50 Ni 最小
    - T:光亮锡镀层,接触面和尾部
    - S:选择性镀层,接触面30 Au / 50 Ni 最小,尾部光亮锡镀层
    - L:轻镀层,接触面10 Au / 50 Ni 最小,尾部光亮锡镀层
    - H:厚镀层,接触面30 Au / 50 Ni 最小,尾部3 Au / 50 Ni 最小
    - F:闪镀层,接触面3 Au / 50 Ni,尾部光亮锡镀层
    - TM:光亮锡镀层接触面和尾部
    - SM:选择性镀层,接触面30 Au / 50 Ni,尾部光亮锡镀层
    - FM:闪镀层,接触面3 Au / 50 Ni 最小,尾部光亮锡镀层
    - LM:轻镀层,接触面10 Au / 50 Ni 最小,尾部光亮锡镀层
    - 排布规格:
    - -XX:指示省略的位置
    - 极化选项:参见图1和图2
    - 材料:高温上壳体采用LCP(聚对苯二甲酸丁二醇酯),UL 94 V0级阻燃等级
    - 终端材料:磷青铜

    产品特点和优势


    HTST系列连接器的独特功能和优势如下:
    - 多配置选项:提供多样化的引脚数量和引脚样式,以适应各种不同的应用需求。
    - 耐用性强:采用金、锡等优质材料进行镀层处理,显著提升了产品的抗腐蚀性和使用寿命。
    - 高可靠性:经过严格测试验证,确保在不同环境下均能保持良好的电气连接性能。
    - 易于安装:多种引脚样式和镀层选项使得安装更加灵活便捷。

    应用案例和使用建议


    应用案例
    HTST系列连接器在多个领域得到广泛应用,例如:
    - 通信设备:用于高速数据传输,确保信号传输的稳定性和准确性。
    - 工业自动化:在复杂环境下能够提供可靠的数据交换,提升系统的整体效能。
    - 消费电子产品:在移动设备和其他便携式设备中用于实现高效的电连接。
    使用建议
    - 正确选择镀层:根据具体的应用环境和需求,选择适当的镀层类型,以达到最佳的防腐蚀效果和使用寿命。
    - 合理规划布局:在设计阶段充分考虑引脚的数量和位置,避免不必要的复杂性和成本增加。
    - 注意装配细节:严格按照技术手册中的装配要求进行操作,确保每个步骤都符合标准,从而保证连接器的长期可靠性能。

    兼容性和支持


    HTST系列连接器具有较高的通用性,可与多种电子元器件和设备配套使用。厂商提供了详尽的技术支持和售后服务,用户可以通过电话、电子邮件等方式获取帮助,解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是用户在使用HTST系列连接器时可能会遇到的一些常见问题及其解决方案:
    - 问题1:引脚接触不良
    - 解决方案:检查引脚是否清洁、平整,并确认镀层是否完好无损。必要时重新镀层或更换连接器。

    - 问题2:连接不稳定
    - 解决方案:检查连接器的安装是否正确,确保引脚插入到位,并检查是否有任何松动或损坏的迹象。
    - 问题3:无法实现正确的极化
    - 解决方案:对照图1和图2核对极化设置,确保正确装配。如果需要,参考技术手册中详细的装配说明。

    总结和推荐


    综上所述,HTST系列连接器凭借其卓越的性能、多样的配置选项以及广泛的适用范围,成为众多应用场合的理想选择。无论是对信号传输要求严格的通信设备,还是对稳定性有较高要求的工业自动化系统,HTST系列都能够提供高效可靠的解决方案。因此,我们强烈推荐HTST系列连接器作为您的首选电子元器件产品。

HTST-105-04-L-D-RA参数

参数
触头镀层厚度 - 配接 250nm
额定电流 3.4A
颜色 -
排数 2
触头镀层 - 配接
针脚数 10pin
防护等级 -
间距-配接 2.54mm
类型 Header,Push-Pull
长*宽*高 20.32mm(长度)*12.32mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

HTST-105-04-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-105-04-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTST-105-04-L-D-RA HTST-105-04-L-D-RA数据手册

HTST-105-04-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.278 ¥ 36.1491
54+ $ 3.2724 ¥ 27.6518
108+ $ 2.7864 ¥ 23.5451
513+ $ 2.4732 ¥ 20.8985
1026+ $ 1.8585 ¥ 15.7043
2025+ $ 1.6695 ¥ 14.1073
5022+ $ 1.302 ¥ 11.0019
库存: 158
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.14
直接购买
