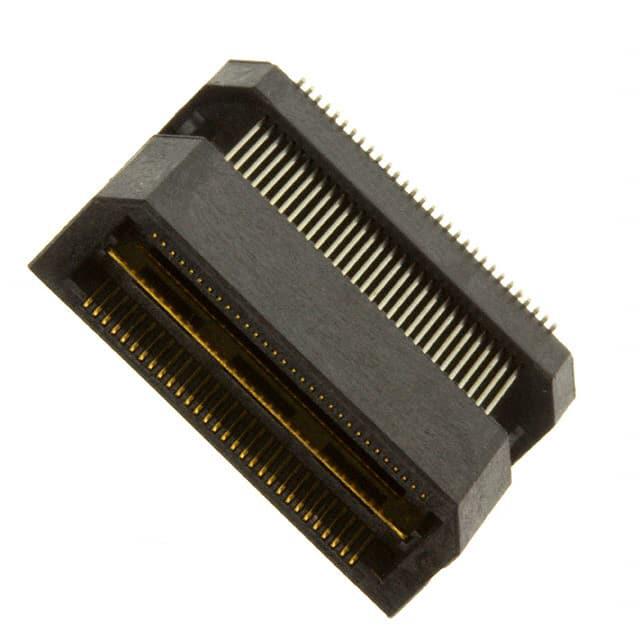

QTH-030-04-F-D-A

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH03004FDA
供应商: Mouser
标准整包数: 1
SAMTEC 背板连接器 - ARINC QTH-030-04-F-D-A

QTH-030-04-F-D-A概述


    产品简介


    本文介绍的产品是Samtec公司的QTH系列双排高密度终端装配。这些连接器设计用于提供高可靠性的信号传输和电源分配。QTH系列产品广泛应用于电信、工业自动化、医疗设备、航空航天等多个高科技领域。其紧凑的设计使得这些连接器能够在有限的空间内实现高效的布线布局,满足多种复杂应用场景的需求。

    技术参数


    - 位置数量:-030, -060, -090, -120, -150(每行)
    - 行规格:可选择双排设计(-D选项)
    - 电镀规格:可以选择3 µin选择性金电镀(-F),10 µin选择性金电镀(-L),30 µin金电镀(-H),50 µin选择性金电镀(-C)
    - 引脚样式:-01至-10不同的引脚长度
    - 锁紧机制:可选锁定夹(-LC)、摩擦锁(-FL)和防脱落锁(-RT1)
    - 定位销:可选(-A选项)
    - 引导柱:仅适用于-01和-02引脚样式
    - 包装:标准托盘(-BLANK选项)、带卷式封装(-TR/-FR)

    产品特点和优势


    QTH系列连接器具备多个独特的功能和优势。其中最为显著的是其双排设计,使得连接器可以在有限的空间内提供更多的信号通道。此外,不同类型的电镀规格和引脚样式提供了广泛的适用性,能够适应不同的应用需求。通过可选的锁紧机制,如锁定夹和摩擦锁,进一步提升了连接器的稳定性和可靠性。这些特点使QTH系列连接器成为市场上一款极具竞争力的产品。

    应用案例和使用建议


    应用案例
    QTH系列连接器广泛应用于工业控制设备、通信基站、数据中心等环境中。在工业自动化控制系统中,由于需要在紧凑的空间内布置大量电线,因此连接器的高密度设计显得尤为重要。同时,对于高速信号传输的应用场合,QTH连接器能够提供良好的信号完整性和低串扰效果。
    使用建议
    1. 在选择连接器时,根据实际应用的电压和电流要求来确定合适的电镀规格。
    2. 考虑到空间限制,推荐优先考虑双排设计的型号(-D选项)。
    3. 根据具体的锁紧机制需求选择合适的锁定选项,以确保连接的稳固性。
    4. 针对高频率应用场合,建议选用高金电镀规格的型号,以减少信号损耗。

    兼容性和支持


    QTH系列连接器具有较高的兼容性,可以与其他符合行业标准的设备和配件无缝对接。此外,Samtec公司提供全面的技术支持和售后服务,包括样品测试、工程咨询和定制化服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚插入力过大 | 检查引脚长度是否匹配要求,必要时调整电镀规格 |
    | 连接不稳定 | 确认锁紧机制是否安装正确,建议使用锁定夹或摩擦锁加强稳定性 |
    | 密封不良导致接触不良 | 检查是否有灰尘或异物进入,定期清洁连接器接口 |

    总结和推荐


    综上所述,QTH系列连接器凭借其高密度设计、丰富的电镀规格选择和灵活的配置选项,成为了一款在众多高科技领域广泛应用的高性能连接器。无论是在信号传输还是电源分配方面,其卓越的性能和可靠性都得到了市场的广泛认可。因此,强烈推荐此系列连接器给需要高密度、高可靠性的应用场合。
    如果您有任何具体的技术问题或需要进一步的支持,请随时联系Samtec公司的技术支持团队。

QTH-030-04-F-D-A参数

参数
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
