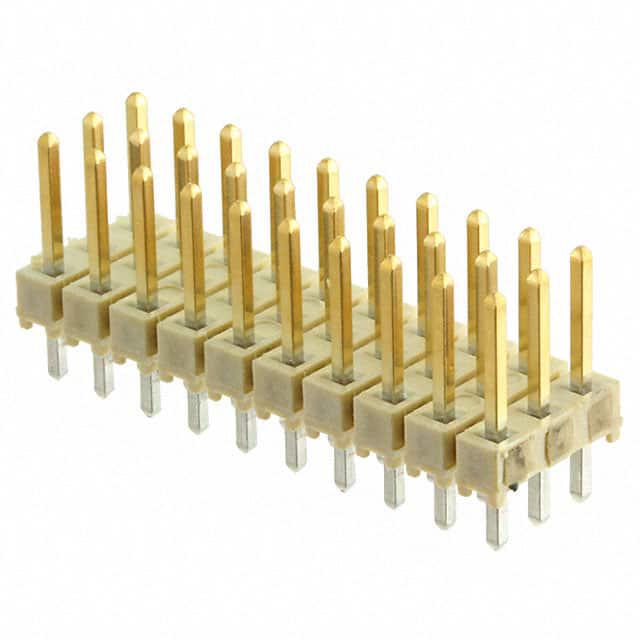

HTSW-110-07-L-T

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距30p三排排针 板对板连接器, HTSW系列, 直角, 通孔安装
供应商型号: N-HTSW-110-07-L-T
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-110-07-L-T

HTSW-110-07-L-T概述

    HTSW系列电子元器件产品技术手册

    产品简介


    HTSW系列电子元器件是由Samtec公司生产的高速连接器。这些连接器主要用于高速数据传输的应用场合,如通信设备、工业自动化系统和计算机网络等。HTSW连接器的设计旨在提供稳定的电气性能和可靠的机械连接,适用于高密度的电路板设计和紧凑空间的布局需求。

    技术参数


    HTSW系列连接器的技术规格如下:
    - 引脚配置:
    - 单排:最多可达50个位置
    - 双排:最多可达25个位置
    - 三排:最多可达17个位置
    - 四排(仅填充外排):最多可达10个位置

    - 终端间距:
    - 每个位置之间的间距为0.100英寸(2.54毫米)

    - 镀层选项:
    - 10微英寸金镀层(接触区域)和3微英寸金镀层(尾部)
    - 哑光锡镀层(接触区域和尾部)
    - 30微英寸选择性金镀层(接触区域),哑光锡镀层(尾部)
    - 30微英寸重金镀层(接触区域)和3微英寸金镀层(尾部)
    - 插拔力:
    - 最小插拔力:3磅
    - 材料:
    - 绝缘体:LCP,UL-94-V-0等级
    - 最大高度变化:
    - ±0.005英寸(±0.127毫米)

    产品特点和优势


    HTSW系列连接器具有以下独特的功能和优势:
    - 高密度设计:单排最多可达50个位置,双排最多可达25个位置,能够满足高密度电路板的需求。
    - 可靠的电气性能:提供多种镀层选项,确保在各种应用环境下均能保持稳定的电气性能。
    - 机械稳定性:通过精密的加工和装配工艺,保证连接器的机械稳定性和长期可靠性。
    - 易于安装:多样化的引脚配置和终端间距选项,使得HTSW系列连接器易于集成到不同的电路板设计中。

    应用案例和使用建议


    HTSW系列连接器广泛应用于通信设备、工业自动化系统和计算机网络等领域。例如,在数据中心内部的高速数据传输中,HTSW连接器可以实现快速且稳定的信号传输,提高系统的整体性能。
    使用建议:
    - 在设计阶段考虑连接器的镀层选项,根据具体应用的需求选择合适的镀层。
    - 注意连接器的最大高度变化,确保装配过程中的机械稳定性。
    - 采用正确的安装方法,如避免引脚位置的偏差和确保插拔力的均匀分布。

    兼容性和支持


    HTSW系列连接器具有良好的兼容性,可以与Samtec公司的其他产品线进行组合使用,以满足更复杂的应用需求。Samtec公司提供了全面的技术支持和维护服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    1. 插拔力不一致:
    - 解决方案:确保所有引脚位置正确无误,并检查镀层是否存在缺陷。

    2. 高度变化超出允许范围:
    - 解决方案:检查装配过程中的压力分布,确保每个位置的压力均匀。
    3. 信号传输不稳定:
    - 解决方案:检查接触区域的镀层质量和表面处理情况,确保镀层厚度符合要求。

    总结和推荐


    HTSW系列电子元器件是市场上一款高性能、高可靠性的高速连接器。其高密度设计、优异的电气性能和机械稳定性使其成为众多应用领域的理想选择。无论是通信设备还是工业控制系统,HTSW连接器都能提供卓越的性能和长期的可靠性保障。因此,我强烈推荐HTSW系列连接器给需要高密度、高性能连接解决方案的工程师和设计师们。

HTSW-110-07-L-T参数

参数
颜色 -
触头类型 Male Pin
紧固类型 -
排数 3
触头端接 -
针脚数 30pin
类型 Header,Push-Pull
长*宽*高 25.4mm(长度)*7.62mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HTSW-110-07-L-T厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-110-07-L-T数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTSW-110-07-L-T HTSW-110-07-L-T数据手册

HTSW-110-07-L-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.8868 ¥ 16.0378
库存: 684
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 962.26
