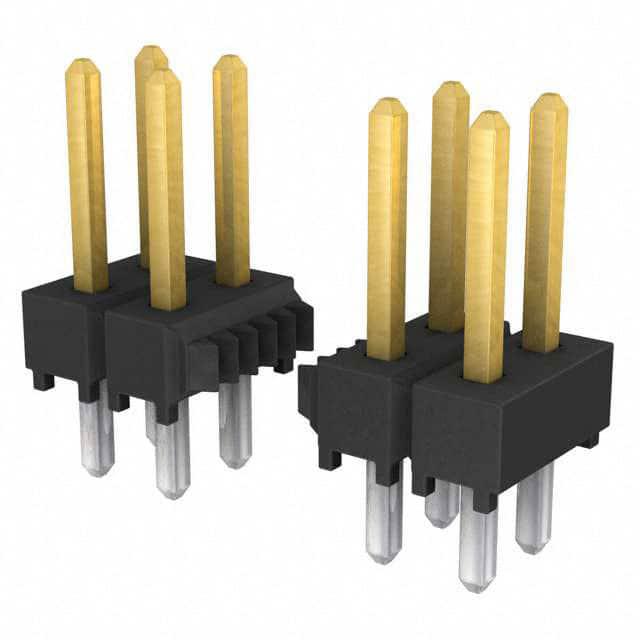

TSW-110-07-F-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p双排排针 板对板, 线对板连接器, TSW系列, 直角, 通孔安装
供应商型号: AV-A-TSW-110-07-F-D
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-110-07-F-D

TSW-110-07-F-D概述


    产品简介


    本文介绍的是由Samtec公司生产的系列电子连接器产品。这类连接器广泛应用于各种电子产品中,如通信设备、计算机、工业控制设备和汽车电子系统等。它们的主要功能是为电路提供可靠的电连接,确保信号的准确传输。

    技术参数


    - 引脚间距:
    - 0.100英寸(2.54毫米)
    - 0.200英寸(5.08毫米)

    - 终端厚度:
    - 0.025英寸(0.64毫米)方形终端

    - 表面处理选项:
    - 金:10微英寸金接触区,3微英寸尾部金(-G)
    - 锡/铅:90%锡,10%铅,±5%误差(-TL)
    - 姜金:30微英寸选择性金接触区,铅锡合金尾部(-S)
    - 尺寸公差:
    - 长度: ±0.005英寸(0.13毫米)
    - 宽度: ±0.008英寸(0.20毫米)
    - 工作温度范围:
    - 从-55°C到+125°C

    产品特点和优势


    这种连接器具有以下显著特点:
    - 高可靠性:金涂层确保长时间稳定工作。
    - 多功能性:多种引脚间距和结构选项,满足不同应用场景需求。
    - 紧凑设计:占用空间小,适合在空间有限的设备中使用。
    - 兼容性强:能够与多种标准的PCB设计兼容,便于集成。

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中,用于连接传感器和执行器。
    - 在汽车电子系统中,用于连接车身和引擎的电子模块。
    使用建议:
    - 在组装时,注意按照制造商的装配指南进行操作,以确保连接器正确安装。
    - 在高温环境下使用时,检查连接器材料是否能承受高温,确保性能不受影响。
    - 使用前检查所有连接器接口是否有明显的物理损坏或污染。

    兼容性和支持


    这些连接器可以与市面上常见的PCB设计兼容,适用于大多数现代电子设备。Samtec公司提供全面的技术支持和售后保障,包括产品咨询、技术指导和保修服务。此外,客户还可以访问Samtec的在线资源库获取更多技术支持信息。

    常见问题与解决方案


    - 问题1: 连接器安装后出现接触不良。
    - 解决方案: 确保连接器完全插入,并检查插针是否对齐且无损坏。

    - 问题2: 连接器在高温环境中性能下降。
    - 解决方案: 使用耐高温的材料和表面处理,或者在高温环境下选择特殊的连接器型号。

    - 问题3: 连接器容易受到EMI干扰。
    - 解决方案: 选用带屏蔽层的连接器,并在设计时考虑屏蔽效果,如添加屏蔽网或接地线。

    总结和推荐


    综上所述,Samtec的这款连接器产品凭借其出色的可靠性和多功能性,在多个应用领域中展现出卓越的性能。它的紧凑设计和多样化的选项使其成为市场上极具竞争力的产品。对于需要高性能、高可靠性连接解决方案的项目,我们强烈推荐使用这款连接器。
    希望以上信息能够帮助您更好地了解并选择合适的连接器产品。

TSW-110-07-F-D参数

参数
触头镀层厚度 - 配接 76nm
针脚数 20pin
排数 2
间距-配接 2.54mm
类型 Header,Push-Pull
颜色 黑色
触头镀层 - 配接
额定电流 6.3A
防护等级 -
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

TSW-110-07-F-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-110-07-F-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-110-07-F-D TSW-110-07-F-D数据手册

TSW-110-07-F-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
201+ $ 0.4912 ¥ 4.3474
550+ $ 0.4734 ¥ 4.19
1320+ $ 0.4487 ¥ 3.9707
2791+ $ 0.4422 ¥ 3.9137
5782+ $ 0.4214 ¥ 3.729
9892+ $ 0.4109 ¥ 3.6367
库存: 380
起订量: 346 增量: 1
交货地:
最小起订量为:201
合计: ¥ 873.82
