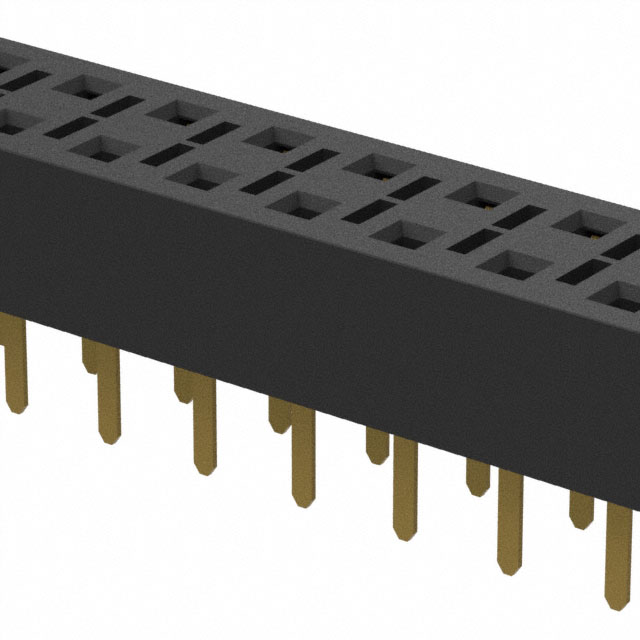

HLE-116-02-G-DV-TE

厂牌: SAMTEC
产品描述: 插座 2.54mm 2 32pin 4.1A 250nm 金 黑色 支架安装,通孔安装 40.64mm(长度)*5.08mm(高度)
供应商型号: HLE-116-02-G-DV-TE
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-116-02-G-DV-TE

HLE-116-02-G-DV-TE概述

    HLE Series Connectors: A Comprehensive Overview

    产品简介


    HLE系列连接器是一种适用于多种应用场景的高性能电子元件。它主要包括HLE-116-02-L-DV-K、HLE-110-02-L-DV和HLE-130-02-F-DV三种型号。这些连接器广泛应用于工业自动化、通信设备、医疗仪器等领域,具备高度可靠性和成本效益。

    技术参数


    以下是HLE系列连接器的技术规格概览:
    - 插针数量: 02到50个
    - 间距: 2.54 mm (.100")
    - 镀层选项: Au或Sn过50 µ" (1.27 µm) Ni
    - 电流额定值: 每个插针4.1 A(双插针供电)
    - 电压等级: 400 VAC
    - 工作温度范围: -55°C 至 +125°C
    - 绝缘材料: 黑色液态晶聚合物
    - 接触材料: BeCu
    - 引脚插入深度: 1.78 mm (.070") 至 3.43 mm (.135"),可通过板厚最小为2.59 mm (.102") 的底端进入

    产品特点和优势


    HLE系列连接器具有以下显著优势:
    - 成本效益: 高性价比的设计,适用于多种工业应用。
    - 可靠性: 采用高质量的BeCu接触材料和耐用的黑液态晶聚合物绝缘材料。
    - 多功能性: 可根据需求选择不同的尾部选项和镀层,适应不同应用场景。
    - 环境适应性强: 宽广的工作温度范围使其适用于极端环境下的应用。

    应用案例和使用建议


    HLE系列连接器常用于工业自动化系统中的数据传输和电源连接。例如,在机器人控制系统中,它们可用于连接传感器和执行器。此外,在通信设备中,它们可实现板对板的高速数据传输。
    使用建议:
    - 在安装过程中,确保正确选择合适的镀层选项,以满足特定应用的电气要求。
    - 考虑使用带Pick & Place Pad的型号,以提高装配效率。

    兼容性和支持


    HLE系列连接器可以与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW和HW系列连接器配合使用。Samtec公司提供全面的支持和售后服务,包括技术文档和客户定制服务。如果您需要进一步的信息或技术支持,请访问[Samtec官网](https://www.samtec.com/)或联系技术支持团队。

    常见问题与解决方案


    1. 问题: 连接器在组装过程中出现插针损坏。
    - 解决方案: 确保使用正确的工具和适当的力道进行插针安装。如果需要,可联系制造商获取专业的组装指导。

    2. 问题: 插针插入深度不一致。
    - 解决方案: 检查并调整PCB布局以确保插针能够正确插入。请参考Samtec提供的PCB布局指南。
    3. 问题: 连接器信号传输不稳定。
    - 解决方案: 确认各连接器之间的间距是否符合规范,并检查焊接质量。必要时可咨询工程师进行优化设计。

    总结和推荐


    总体来看,HLE系列连接器凭借其出色的可靠性和高性价比,在众多应用场景中表现出色。特别适合于需要高性能连接解决方案的工业和通信领域。强烈推荐使用HLE系列连接器,以获得最佳的用户体验和长期稳定性。

HLE-116-02-G-DV-TE参数

参数
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
排数 2
防护等级 -
额定电流 4.1A
类型 插座
针脚数 32pin
长*宽*高 40.64mm(长度)*5.08mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 管装

HLE-116-02-G-DV-TE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-116-02-G-DV-TE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-116-02-G-DV-TE HLE-116-02-G-DV-TE数据手册

HLE-116-02-G-DV-TE封装设计

查看详情并下载
Symbol
Footprint
3D Model
