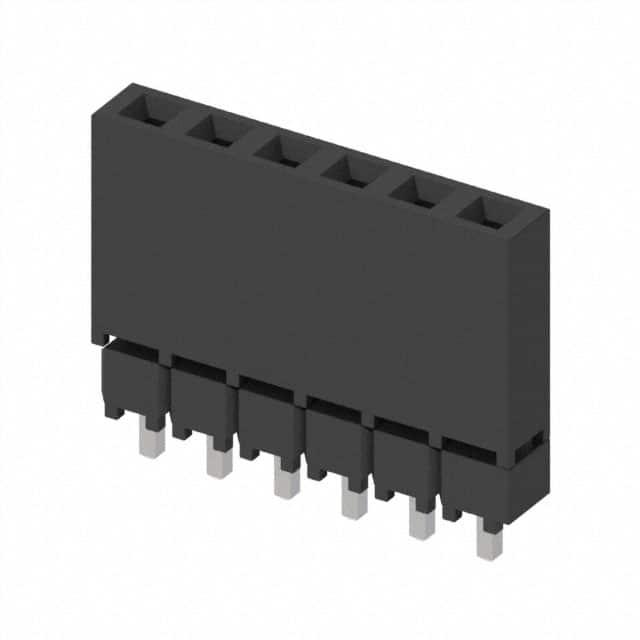

ESQ-106-12-T-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p单排排母 板对板, ESQ系列, 垂直, 通孔安装
供应商型号: 3656150
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESQ-106-12-T-S

ESQ-106-12-T-S概述


    产品简介


    本产品系列属于(2.54 mm).100" ESW, ESQ系列连接器,包含ESQ–110–44–T–D、ESQ–132–14–G–D、ESW–115–12–G–S等型号。这些连接器主要用于高密度板到板和线到板连接,适用于广泛的应用领域,如计算机外围设备、工业控制、通信设备等。它们采用自巢式插座设计,可确保在高频信号传输时的稳定性。

    技术参数


    - 引脚配置:每行最多36个引脚,支持单行、双行和三行配置。
    - 接触材料:磷青铜。
    - 电镀选项:金镀层(10 µ"或20 µ")、锡镀层。
    - 插入力:标准插入力和低插入力版本。
    - 电流额定值:ESW/TSW系列为每针5.2A(两根导线供电),ESQ/TSW系列为每针5.7A(两根导线供电)。
    - 电压额定值:在与TSW或ESQ系列配合使用时,电压等级可达550VAC。
    - 工作温度范围:金镀层型号的工作温度范围为-55°C至+125°C,锡镀层型号的工作温度范围为-55°C至+105°C。
    - 焊接尾:采用波峰焊。
    - 环保认证:符合RoHS标准。

    产品特点和优势


    1. 自巢式插座设计:有效防止插座与插头之间发生不必要的位移,保证信号传输的稳定性和可靠性。
    2. 多样化电镀选择:提供金镀层(10 µ"或20 µ")和锡镀层,满足不同应用需求。
    3. 多种插入力选项:标准插入力和低插入力两种版本,适用于不同的应用场景。
    4. 高电流承载能力:磷青铜接触材料确保了每针的电流承载能力,提高了产品的可靠性。
    5. 环境适应性强:在极端温度条件下仍能保持良好性能。

    应用案例和使用建议


    这些连接器广泛应用于PC/104™系统,包括J1/P1、J1、J2/P2等标准接口。例如,标准插入力ESQ-132-14-G-D和低插入力ESQ-132-39-G-D用于PC/104™ J1/P1“堆叠”连接器。在使用过程中,建议根据实际应用场景选择合适的插入力版本,并确保正确的焊接工艺以保证长期稳定性。

    兼容性和支持


    这些连接器可以与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH、HTSS等多种类型的连接器配合使用,实现多平台兼容性。厂商提供了详尽的技术支持文档和售后服务,确保用户能够充分利用这些连接器的优势。

    常见问题与解决方案


    1. 问题:插入力过高
    - 解决方案:选择低插入力版本的连接器。
    2. 问题:温度适应性差
    - 解决方案:确认使用的电镀材料和温度范围是否匹配。
    3. 问题:电流承载不足
    - 解决方案:使用磷青铜材料并确保连接器规格适合应用场景。

    总结和推荐


    总体而言,(2.54 mm).100" ESW, ESQ系列连接器以其自巢式设计、多样化电镀选择、高电流承载能力和广泛的适用性在市场上具备很强的竞争优势。特别推荐用于需要高稳定性和可靠性的高密度连接场景。如果您正在寻找一种既灵活又可靠的连接解决方案,这些连接器将是您的理想选择。

ESQ-106-12-T-S参数

参数
针脚数 6pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Forked
紧固类型 推挽式
排数 1
触头端接 -
长*宽*高 15.5mm(长度)*2.41mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESQ-106-12-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-106-12-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ESQ-106-12-T-S ESQ-106-12-T-S数据手册

ESQ-106-12-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.5214
108+ ¥ 4.0512
504+ ¥ 3.9788
1008+ ¥ 3.9788
2016+ ¥ 3.9065
5004+ ¥ 3.9065
库存: 246
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.52
直接购买
加入购物车
