QTE-060-03-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距120p双排排针, QTE系列, 水平, 表面
供应商型号: 3671235
供应商: 海外现货
标准整包数: 1

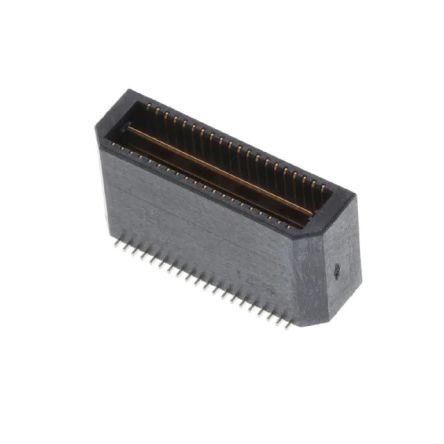

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-03-L-D-A-K-TR

QTE-060-03-L-D-A-K-TR概述


    产品简介


    本文将详细介绍Samtec公司的电子元器件——双排高密度终端组件(Double Row High-Speed Terminal Assembly),产品型号为QTE-XXX-XX-XXX-D-XXX-X-XX。这种终端组件广泛应用于通信设备、计算机、医疗设备以及工业控制系统等领域,主要用于信号传输和连接,具有高密度、高性能的特点。

    技术参数


    以下是该产品的关键技术规格和性能参数:
    - 针间距:根据不同的型号,针间距范围为0.08英寸至1.151英寸(约2.03mm至29.26mm)。
    - 引脚数量:每行引脚数量可选20、40、60、80、100。
    - 包装方式:支持托盘(最多40个位置)、卷带封装(最多60个位置)。
    - 终端材料:采用磷青铜材质。
    - 绝缘材料:LCP材料,达到UL94V-0等级防火标准,颜色为黑色。
    - 镀层选择:金镀层厚度可选3微英寸、10微英寸、30微英寸、50微英寸;锡铅合金镀层也可选。
    - 固定选项:提供对齐销、锁扣、导轨等多种固定方式。
    - 环境适应性:工作温度范围-40°C至+85°C,湿度适应性强。

    产品特点和优势


    该双排高密度终端组件具备以下几个显著特点:
    1. 高密度设计:允许在同一空间内布置更多的引脚,提高布线密度,节省空间。
    2. 高可靠性:采用磷青铜材质,保证长期稳定的电接触性能。
    3. 多样化固定选项:提供多种固定方式,便于安装和拆卸,确保长期稳定性。
    4. 灵活的镀层选择:可根据具体应用需求选择合适的镀层,提高耐腐蚀性和抗氧化性。
    5. 优秀的电气性能:信号传输速度快,损耗小,适用于高速数据传输场合。

    应用案例和使用建议


    应用案例
    - 通信设备:用于路由器、交换机等设备之间的高速信号连接。
    - 医疗设备:用于医疗监测仪器的信号传输,要求高度可靠。
    - 工业控制:用于工业自动化控制系统中的信号连接,要求高稳定性和抗干扰能力。
    使用建议
    - 在安装时,需注意对齐销和导轨的位置,确保引脚正确插入。
    - 根据不同环境条件选择合适的镀层,如高湿度环境下选择金镀层以增强耐腐蚀性。
    - 针对不同的引脚数量和间距选择合适的包装方式,避免损坏引脚。

    兼容性和支持


    - 兼容性:该终端组件与大多数常见的电路板设计兼容,但在自动装配过程中需要注意与锁扣(-LC)选项的兼容性问题。
    - 支持和维护:Samtec公司提供详尽的技术文档和客户支持服务,包括安装指导、故障排除等。如果需要特殊定制,也可以联系销售团队进行咨询。

    常见问题与解决方案


    1. 问题:引脚插入过程中出现卡顿现象。
    - 解决方案:检查引脚是否有变形或弯曲现象,如有需要及时矫正或更换新件。
    2. 问题:引脚与电路板接触不良。
    - 解决方案:确认安装过程中对齐销和导轨的位置正确无误,检查是否有杂质污染接触面。
    3. 问题:长时间使用后引脚氧化导致信号传输不稳定。
    - 解决方案:定期清洁接触面,如情况严重可重新镀层处理。

    总结和推荐


    综上所述,Samtec公司的双排高密度终端组件在信号传输领域表现卓越,不仅具备高密度设计和可靠的电接触性能,还提供了丰富的镀层和固定选项,适用于多种应用场景。无论是通信设备还是工业控制,都表现出色。因此,我们强烈推荐该产品用于任何需要高速信号传输和连接的场合。

QTE-060-03-L-D-A-K-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 120pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-060-03-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-060-03-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-060-03-L-D-A-K-TR QTE-060-03-L-D-A-K-TR数据手册

QTE-060-03-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 82.5828
25+ ¥ 81.1081
50+ ¥ 81.1081
100+ ¥ 79.6334
150+ ¥ 79.6334
450+ ¥ 79.6334
900+ ¥ 79.6334
库存: 12
