首页  >  产品百科  >  QMS-026-06.75-L-D-A

QMS-026-06.75-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p单排排针, QMS系列, 直角, 表面
供应商型号: QMS-026-06.75-L-D-A
供应商: Master
标准整包数: 5

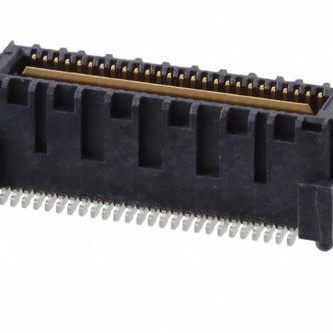

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-06.75-L-D-A

QMS-026-06.75-L-D-A概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文档涉及的是由Samtec公司生产的一种双排终端条(Double Row Terminal Strip)。这种产品广泛应用于电路板组装和其他电子制造过程中,用于实现多引脚接口的连接和固定。产品的主要特点是其高精度的设计和广泛的配置选项,适用于多种工业应用,如通信设备、计算机系统、医疗设备以及汽车电子等。

    2. 技术参数


    本产品包含了一系列精确的技术规格,具体如下:
    - 终端间隔:每行终端数量可选择-026, -052, -078, -104, 其中-130为未工具化。
    - 板材厚度:支持两种板材厚度:0.062英寸(-PC4, -PC8, -RF1, -RF2)和0.093英寸(-PT4, -PT8)。
    - 引脚配置:包括1个RF位置/端、2个RF位置/端以及1个RT位置/端,分别标记为-RF1、-RF2和-RT1。
    - 终端样式:终端样式支持-05.75、-06.75、-09.75三种。
    - 公差范围:所有尺寸均以英寸表示,具体公差根据特定规格详细定义。

    3. 产品特点和优势


    此款终端条的最大亮点在于其极高的精度和灵活性。通过多种终端数量和材料厚度的选择,用户可以定制适合各种应用场景的连接器。此外,它还具备强大的电气特性,确保信号传输的稳定性和可靠性。同时,其多样化的选项(如电源组合和射频位置配置)也大大提升了其在复杂应用中的适用性。

    4. 应用案例和使用建议


    根据手册中的信息,这些终端条被广泛应用于需要多引脚连接的场合,如服务器机箱、电信基站以及自动化控制系统。例如,在设计高性能服务器时,可以选用多个-RF位置来增强信号传输能力;而在构建自动化控制系统时,可以通过调整终端间隔来适应不同的机械布局。为了最大化利用这些产品的优势,建议在选型阶段充分考虑实际应用场景,特别是在终端数量和板材厚度上做出合理选择。

    5. 兼容性和支持


    文档中提及,这些终端条与特定的引脚样式(如-05.75和-06.75)和包装选项(如-TAPE & REEL)兼容。此外,Samtec公司提供了详尽的售后服务和技术支持,以确保客户能够顺利完成安装和调试。

    6. 常见问题与解决方案


    手册中列出了常见的安装问题及相应的解决方案,包括终端剪切问题(见注释4)、接触公差(见注释5)和尾部处理(见注释6)。针对这些问题,用户可以根据手册的指导进行有效的排除和解决。

    7. 总结和推荐


    综上所述,这款由Samtec生产的双排终端条凭借其精密的设计、高度的配置灵活性以及卓越的电气性能,成为了一款在各类电子制造和工业控制应用中非常理想的解决方案。对于寻求高性能连接解决方案的工程师和制造商而言,这款产品无疑是一个值得推荐的选择。

QMS-026-06.75-L-D-A参数

参数
接合堆叠高度 11mm,13mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 6.73mm
针脚数 52pin
长*宽*高 20.83mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-026-06.75-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-026-06.75-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-026-06.75-L-D-A QMS-026-06.75-L-D-A数据手册

QMS-026-06.75-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 12.4805 ¥ 103.7702
25+ $ 11.9573 ¥ 99.42
56+ $ 9.2759 ¥ 74.9629
112+ $ 8.0348 ¥ 66.7707
280+ $ 6.6676 ¥ 54.601
504+ $ 6.4988 ¥ 53.2187
1008+ $ 6.4988 ¥ 53.2187
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 518.85
