TSW-223-08-T-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距23p单排排针, TSW系列
供应商型号: 200-TSW22308TS
供应商: Mouser
标准整包数: 1

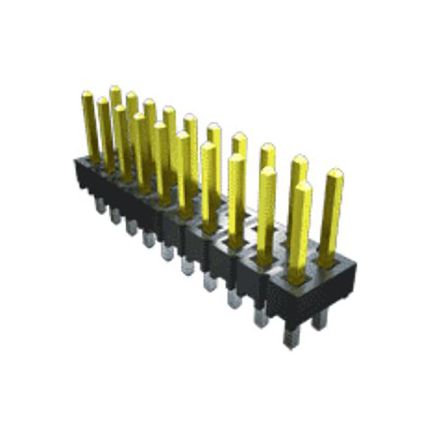

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-223-08-T-S

TSW-223-08-T-S概述


    产品简介


    HTSW–116–11–G–S 和其他相关的电子元器件,如 HTSW–115–05–L–Q 和 TSW–209–09–F–S–RA 等,是 Samtec 公司生产的一系列高性能连接器产品。这些连接器主要用于垂直和水平板对板连接、电缆连接及其他电子设备中的信号传输。它们广泛应用于通信设备、计算机硬件、工业控制系统及各种消费电子产品等领域。

    技术参数


    - 接口类型:通孔.025" 方形插针头部
    - 额定电流(每针):TSW 与 ESW、SSW、SLW、SSQ、SSM、BCS、SNT 配合时分别为 5.2 A、5.7 A、5.2 A、6.3 A、5.2 A、4.6 A、4.3 A
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:天然液晶聚合物
    - 端子材料:磷青铜
    - 镀层选项:金或锡覆盖 50 微英寸(1.27 微米)镍
    - 操作温度范围:金镀层为 -55°C 至 +125°C,锡镀层为 -55°C 至 +105°C
    - 电压等级:TSW 与 SSW 配合时为 550 VAC;与 BCS 或 ESQ 配合时为 500 VAC;与 BCS 或 SSM 配合时为 450 VAC;与 CES 配合时为 400 VAC
    - 合规性:符合 RoHS 标准

    产品特点和优势


    HTSW–116–11–G–S 系列产品具有多种独特的功能和优势,使其在众多应用场景中表现出色。这些连接器设计用于高密度、高性能连接需求,能够提供稳定的电气性能和机械强度。HTSW 系列还采用了特殊的液晶聚合物材料作为绝缘体,提高了抗热性和可靠性。此外,多样化的镀层选择使其能够在不同的工作环境中保持出色的性能。

    应用案例和使用建议


    这些连接器经常被用于工业自动化系统、电信网络设备、计算机服务器和医疗设备等领域。例如,在一个通信基站中,HTSW 系列连接器可以确保可靠的电源和信号传输,满足严格的性能要求。使用建议包括仔细检查连接器的额定电流和电压等级以确保与目标系统的兼容性,同时定期进行维护和清洁以延长使用寿命。

    兼容性和支持


    HTSW 系列连接器与其他特定型号的连接器(如 SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES、SLW、IDSD、IDSS)兼容。制造商 Samtec 提供了详尽的技术支持和维护服务,帮助用户在安装和使用过程中解决任何可能出现的问题。

    常见问题与解决方案


    1. 问题:连接器安装后接触不良。
    解决方案:确保正确的安装方向,并检查连接器是否已完全插入到位。
    2. 问题:连接器的镀层出现腐蚀。
    解决方案:根据需要更换合适的镀层,或者采取适当的防护措施来防止腐蚀。

    总结和推荐


    HTSW–116–11–G–S 及其相关系列连接器凭借其卓越的电气性能、机械强度和广泛的适用性,在多个行业中具有显著的竞争优势。对于需要高可靠性连接的应用场合,我们强烈推荐使用这些连接器。

TSW-223-08-T-S参数

参数
排数 1
颜色 -
类型 Header,Push-Pull
针脚数 23pin
触头镀层厚度 - 配接 -
间距-配接 5.08mm
触头镀层 - 配接
额定电流 6.3A
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSW-223-08-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-223-08-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-223-08-T-S TSW-223-08-T-S数据手册

TSW-223-08-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
