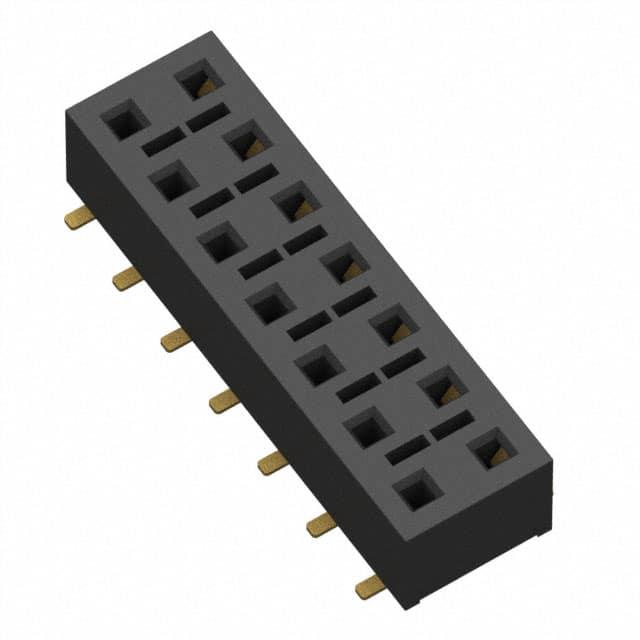

HLE-107-02-G-DV-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 14pin 推挽式 Female Socket 黑色 贴片安装 17.78mm(长度)*6.6mm(高度)
供应商型号: UA-HLE-107-02-G-DV-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HLE-107-02-G-DV-K

HLE-107-02-G-DV-K概述

    #

    产品简介


    HLE系列连接器是高性能的电子元器件,广泛应用于各种工业、通信、汽车和消费电子等领域。本系列产品采用黑色液晶聚合物作为绝缘材料,结合铍铜接触材料,为用户提供可靠稳定的连接性能。产品具有多种插针数、镀层选项和尾部选项,适用于不同的应用场景和要求。

    技术参数


    - 插针数量:2到50个(按行)
    - 插针间距:2.54 mm (.100")
    - 尾部选项:可选底入式(-BE)、通孔顶入式(-TE)、通孔穿孔顶入式(-PE)
    - 镀层:金或锡覆盖镍(50 µ" (1.27 µm)),也可选择金闪镀层(10 µ" (0.25 µm))
    - 联接方式:可配合TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW系列连接器使用
    - 电流容量:每针4.1 A(2针供电)
    - 电压等级:400 VAC
    - 操作温度范围:-55 °C 至 +125 °C
    - 环境适应性:符合RoHS标准
    - 表面安装精度:SMT铅平度(0.10 mm (.004") max (02-20);0.15 mm (.006") max (21-50))
    - 插入深度:0.70 mm (.070") 至 1.35 mm (.135"),穿透式,或最小0.102 mm (.040")加上电路板厚度

    产品特点和优势


    HLE系列连接器拥有以下几个显著的特点和优势:
    - 高度可靠的连接性能:采用高导电性的铍铜材料作为接触件,确保了连接器长期稳定的工作性能。
    - 广泛的适用性:适用于各种工业和消费电子领域的应用场景,通过多样的尾部和镀层选项,可以灵活适应不同需求。
    - 高标准的制造工艺:严格遵守Samtec的标准制造,确保产品质量和一致性。
    - 环境适应性强:宽泛的操作温度范围和RoHS合规性,使其能够在各种恶劣环境中保持正常运行。

    应用案例和使用建议


    HLE系列连接器广泛应用于汽车电子系统、通信基站、医疗设备等领域。例如,在汽车电子系统中,这些连接器可以用于车载信息娱乐系统和动力控制系统,确保了信号传输的可靠性。在通信基站中,它们能够有效地处理大量的数据传输,满足现代通信网络的需求。
    使用建议:
    - 在设计时应考虑到接触件的镀层,确保在特定环境下具备足够的耐用性和抗腐蚀能力。
    - 对于需要高密度连接的应用场合,可以选择更高的插针数,但需注意散热问题。
    - 使用底入式(-BE)或通孔式(-TE)尾部选项,以便于电路板的布局和维护。

    兼容性和支持


    HLE系列连接器可与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW系列连接器配合使用。制造商提供相应的技术支持和咨询服务,如遇到任何技术难题或疑问,可以通过联系IPG@samtec.com获得帮助。此外,该产品可通过Tape & Reel包装进行批量采购,方便自动化生产和组装。

    常见问题与解决方案


    - 问题:接触不良或信号丢失
    - 解决方案:检查连接器插入深度是否符合规范,确认接触件表面无污渍或氧化。
    - 问题:无法实现顺畅的拔插操作
    - 解决方案:重新检查尾部选项配置,确保正确选用合适的插入方式,如有必要请更换新的连接器。
    - 问题:连接器焊接不牢固
    - 解决方案:使用合格的焊料并保证焊接温度和时间符合标准,确保焊点质量。

    总结和推荐


    HLE系列连接器以其高度可靠的设计和多功能性,成为众多工业应用中的理想选择。通过详尽的技术参数和严格的制造工艺,这些连接器能够应对严苛的工作环境。因此,我们强烈推荐这款产品给对性能和稳定性有高要求的应用场景。

HLE-107-02-G-DV-K参数

参数
针脚数 14pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 17.78mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-107-02-G-DV-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-107-02-G-DV-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-107-02-G-DV-K HLE-107-02-G-DV-K数据手册
