HLE-104-02-G-DV-BE-A-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 8pin 4.1A 510nm 金 黑色 SMD,P=2.54mm 贴片安装 10.16mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-104-02-G-DV-BE-A-K-TR
供应商: 期货订购
标准整包数: 1

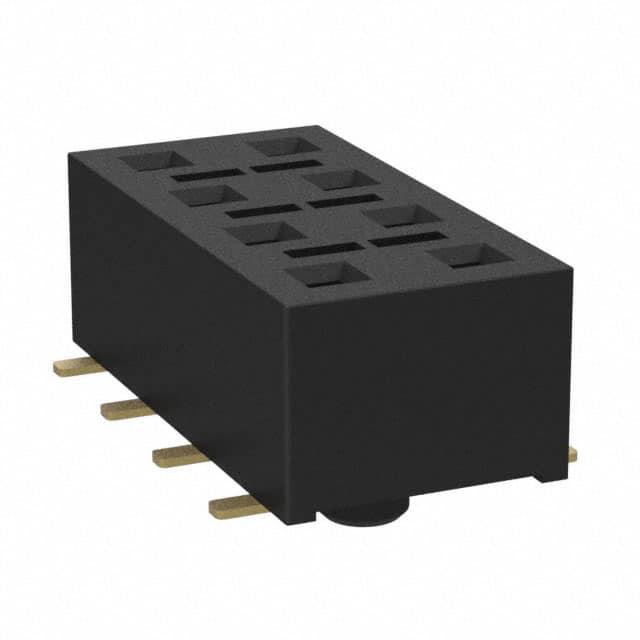

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-104-02-G-DV-BE-A-K-TR

HLE-104-02-G-DV-BE-A-K-TR概述

    HLE Series Electronic Connector Technical Manual

    1. 产品简介


    HLE系列是Samtec公司生产的高性能连接器,具有多种配置选项。这种连接器主要适用于通信、工业自动化、消费电子等领域,为各类设备提供稳定可靠的信号传输。HLE系列包括多种型号,如HLE–116–02–L–DV–K、HLE–110–02–L–DV、HLE–130–02–F–DV等,可以满足不同应用场景的需求。

    2. 技术参数


    | 参数 | 描述 |

    | 插针数量 | 2到50个插针 |
    | 接触材料 | BeCu(铍铜) |
    | 镀层 | Au(金)或Sn over 50 µ" (1.27 µm) Ni(镍镀层) |
    | 电流承载能力 | 每个插针4.1A(双插针供电时) |
    | 电压承载能力 | 400VAC |
    | 工作温度范围 | -55°C至+125°C |
    | 绝缘材料 | 黑色液晶聚合物 |
    | 插入深度 | 1.78mm至3.43mm,可选底端进入或通过孔安装 |
    | RoHS符合性 | 是 |

    3. 产品特点和优势


    - 高可靠性:采用BeCu材料作为接触点,确保长期使用的稳定性和可靠性。
    - 多插针配置:从2到50个插针不等,适用于多种复杂的信号传输需求。
    - 广泛的兼容性:可以与多种尾部和接触选项配合使用,如TSW、MTSW、DW等。
    - 成本效益:通过标准化生产流程降低成本,同时保证产品性能和质量。

    4. 应用案例和使用建议


    HLE系列连接器广泛应用于通信基站、工业控制设备和消费电子产品中。例如,在通信基站中,它们用于连接各种电路板以实现高效的数据传输。为了确保最佳性能,建议在设计阶段充分考虑连接器的插入深度和环境温度等因素。

    5. 兼容性和支持


    - 兼容性:支持多种尾部和接触选项,如TSW、MTSW、DW等。
    - 支持:厂商提供详细的使用手册和技术支持服务,以帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    1. 如何选择合适的镀层?
    - 答案:根据具体应用场景选择Au或Sn镀层。如果需要更好的防腐蚀性能,建议选择Au镀层。
    2. 如何判断连接器是否安装正确?
    - 答案:通过检查连接器上的指示标志来确认是否安装到位。必要时可参考用户手册中的安装指南。

    7. 总结和推荐


    HLE系列连接器以其出色的可靠性和成本效益在市场上具有很高的竞争力。它不仅适合于复杂的应用场景,而且还能有效降低系统开发和维护成本。因此,我们强烈推荐使用HLE系列连接器来提升系统的整体性能和稳定性。
    通过本文档的详细介绍,相信您已经对HLE系列连接器有了全面的了解。无论是通信、工业还是消费电子领域,它都能为您提供出色的解决方案。

HLE-104-02-G-DV-BE-A-K-TR参数

参数
针脚数 8pin
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 510nm
间距-配接 2.54mm
防护等级 -
排数 2
额定电流 4.1A
类型 Bottom Entry,Push-Pull,Receptacle
长*宽*高 10.16mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-104-02-G-DV-BE-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-104-02-G-DV-BE-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-104-02-G-DV-BE-A-K-TR HLE-104-02-G-DV-BE-A-K-TR数据手册

HLE-104-02-G-DV-BE-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
