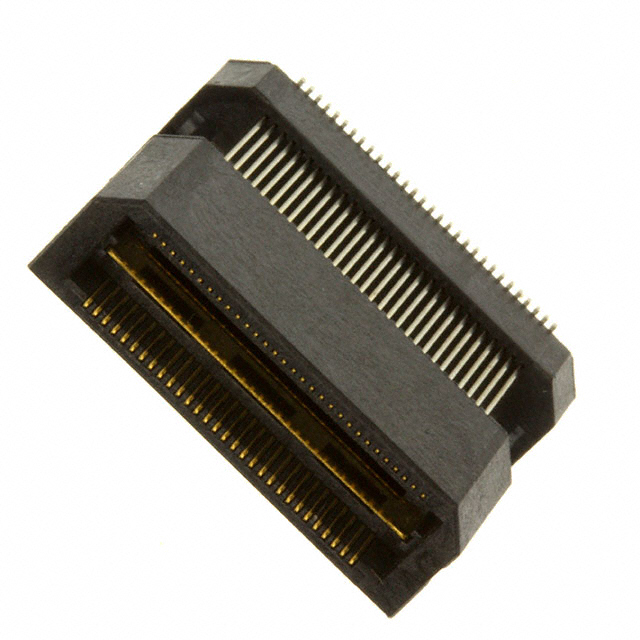

QTH-030-04-F-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 60pin 16mm 15.24mm 76nm 金 SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: N-QTH-030-04-F-D-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-04-F-D-A-K

QTH-030-04-F-D-A-K概述


    产品简介


    本产品为一种高密度双排高速终端装配组件,适用于多种电子设备和系统。这些组件通过其独特设计提供卓越的信号传输性能和可靠性。主要功能包括高电流承载能力和低接触电阻,适合在通信、工业控制、数据中心等领域广泛应用。

    技术参数


    - 引脚数量:可选-030、-060、-090、-120、-150(每行)
    - 排间距:固定为双排
    - 镀层规格:
    - 3 µ'' 选择性金在接触区,哑光锡在尾部(-F)
    - 10 µ'' 选择性金在接触区,哑光锡在尾部(-L)
    - 30 µ'' 金在接触区,3 µ'' 金在尾部(-H)
    - 50 µ'' 选择性金在接触区,哑光锡在尾部(-C)
    - 引脚样式:
    - -01: .1680[4.267]
    - -02: .2861[7.264]
    - -03: .4043[10.269]
    - -04: .6001[15.246]
    - -05: .7181[18.240]
    - -06: .8361[21.237]
    - -07: .9542[24.237]
    - -08: 1.1511[29.238]
    - -09: .5224[13.269]
    - -10: .5618[14.269]
    - 绝缘材料:LCP UL94V-0,颜色:黑色
    - 终端与接地平面材料:磷青铜
    - 最大偏差:0.002英寸(0.05毫米)
    - 最小推力:-01与-02为6盎司,-03至-10为8盎司
    - 接地平面保持力:1磅
    - 包装选项:
    - -TR:带卷与卷盘(最多90个位置)
    - -FR:全卷数量带卷与卷盘(最多90个位置)
    - 空白:标准托盘包装

    产品特点和优势


    本产品具备如下特点和优势:
    - 高电流承载能力:可以处理大量电流而不损失信号质量。
    - 低接触电阻:确保可靠的信号传输。
    - 多样化的引脚样式:可根据具体需求选择不同的引脚长度。
    - 多样的镀层规格:满足不同应用环境的需求。
    - 多种包装方式:包括带卷与卷盘、标准托盘包装,便于各种组装流程。

    应用案例和使用建议


    - 通信系统:如路由器、交换机、基站等,需要高密度连接。
    - 工业控制:用于复杂的自动化生产线控制系统。
    - 数据中心:服务器之间高密度的互连。

    使用建议:
    - 确保安装过程中不会过度弯曲或拉伸引脚,以免损坏连接。
    - 在高湿度或高温环境下,建议使用带有防护涂层的版本。
    - 定期检查连接状态,确保长期稳定运行。

    兼容性和支持


    该产品与Samtec公司其他相关系列的产品高度兼容,可以方便地进行扩展或替换。同时,Samtec公司提供全面的技术支持和售后服务,确保客户能够顺利使用并解决任何潜在问题。

    常见问题与解决方案


    - 问题:引脚过早磨损或损坏
    - 解决方案:检查插拔过程中的力度是否适中,避免过度施力。
    - 问题:信号传输不稳定
    - 解决方案:确认所有连接件安装正确,没有松动或错位现象。
    - 问题:安装后难以卸下
    - 解决方案:确保使用适当的工具,并按照正确的步骤进行操作。

    总结和推荐


    综上所述,该电子元器件具有多种引脚样式、镀层规格及包装方式,适用于高密度、高性能的应用场合。考虑到其优秀的电气性能、耐用性和供应商提供的技术支持,我们强烈推荐此产品用于高端电子系统的设计与开发中。

QTH-030-04-F-D-A-K参数

参数
针脚数 60pin
接合堆叠高度 16mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 15.24mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
