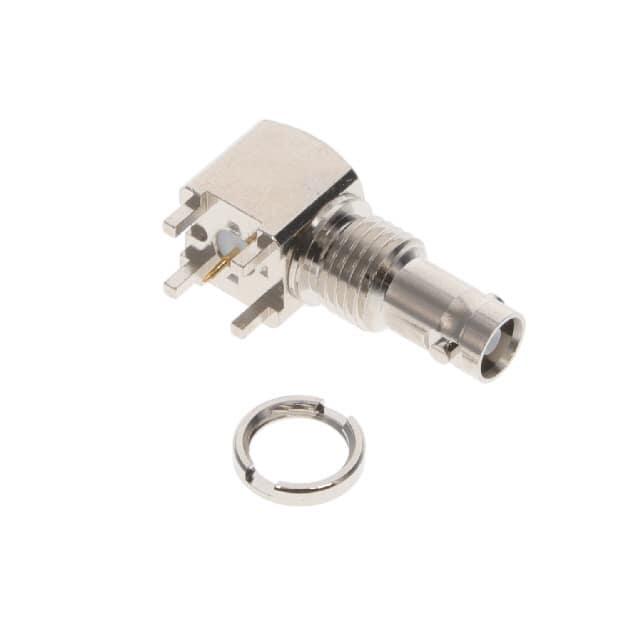

HDBNC-J-P-GN-RA-BH1

厂牌: SAMTEC
产品描述: Samtec BNC连接器母头 同轴连接器, HD-BNC系列, 印刷电路板安装, 75Ω阻抗, 通孔端接, 用于微波线
供应商型号: 2433537
供应商: 海外现货
标准整包数: 1

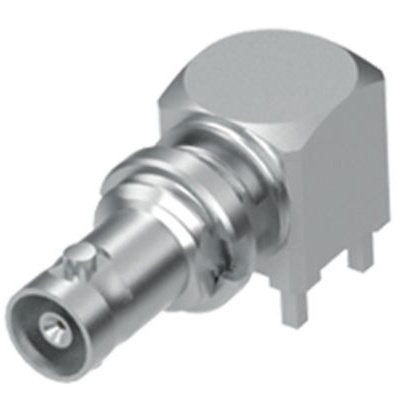

SAMTEC 同轴连接器(RF) - 配件 HDBNC-J-P-GN-RA-BH1

HDBNC-J-P-GN-RA-BH1概述


    产品简介


    产品名称: HD-BNC-J-P-XX-ST-TH1
    产品类型: BNC插座(JACK)
    主要功能: 高性能、高可靠性的同轴连接器,适用于高频信号传输。
    应用领域: 广泛应用于电信、广播、医疗、测试仪器及工业自动化等领域。

    技术参数


    - 镀层规格:
    - HF: 中心接触金镀层30μ",外围接触金镀层3μ"
    - HN: 中心接触金镀层30μ",外围接触镍镀层100μ"
    - GF: 中心接触金镀层10μ",外围接触金镀层3μ"
    - GN: 中心接触金镀层10μ",外围接触镍镀层100μ"
    - 物理尺寸(单位:mm[inches]):
    - 1.25 [0.049]
    - 3.50 [0.138] MAX
    - 47.0°
    - 4.00 [0.157]
    - 5.08 [0.200]
    - 5.08 [0.200]
    - 8.50 [0.335]
    - 6.50 [0.256]
    - 0.32 [0.013] (4 PLCS)
    - 12.23 [0.481] (TO SOCKET)
    - 0.51 [0.020] REF
    - 0.43 [0.017] REF
    - 0.46-0.12 +0.07 [0.018-.005+.003] (TO INSULATOR)
    - 材料:
    - 插座:黄铜
    - 外壳:铍铜
    - 绝缘体:PTFE

    产品特点和优势


    - 高性能信号传输: 采用先进的镀层技术,确保信号传输的稳定性和可靠性。
    - 宽温度范围适应性: 能够在广泛的温度范围内正常工作,适用于严苛的工业环境。
    - 高强度机械性能: 结构坚固,能承受反复插拔而不易损坏。
    - 高接触力: 接触点设计确保了高接触力,从而保证信号传输的质量。

    应用案例和使用建议


    应用案例:
    在某大型电信运营商的数据中心,HD-BNC-J-P-XX-ST-TH1连接器被用于关键的信号传输节点,实现了高效稳定的信号传输。
    使用建议:
    1. 安装位置选择: 确保连接器安装位置稳固且便于操作,避免长期暴露在潮湿或高温环境中。
    2. 线缆匹配: 使用与连接器相匹配的高品质同轴电缆,以确保最佳的信号传输效果。
    3. 定期检查: 定期对连接器进行检查和维护,以确保其始终处于良好的工作状态。

    兼容性和支持


    兼容性:
    该连接器适用于多种标准BNC插头,兼容大多数现有的设备和系统。
    厂商支持:
    制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号传输不稳定 | 检查接头连接是否牢固,更换老化的电缆。 |
    | 插拔困难 | 清理插孔内的异物,确保插头清洁无损。 |
    | 连接器损坏 | 更换新的连接器,避免不当操作导致的损坏。 |

    总结和推荐


    总结:
    HD-BNC-J-P-XX-ST-TH1是一款高性能的BNC连接器,具备出色的信号传输能力、广泛的工作温度范围以及优良的机械性能。它的应用广泛且在各种复杂环境中表现优异。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高性能信号传输的场合使用此连接器。无论是电信、医疗还是工业自动化领域,它都能发挥出色的表现。

HDBNC-J-P-GN-RA-BH1参数

参数
基体镀层
配件类型 -
类型 Bayonet Lock,Female Socket,Jack
颜色 -
长*宽*高 8mm(长度)*20.3mm(高度)
安装方式 焊接安装,通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

HDBNC-J-P-GN-RA-BH1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HDBNC-J-P-GN-RA-BH1数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) - 配件 SAMTEC HDBNC-J-P-GN-RA-BH1 HDBNC-J-P-GN-RA-BH1数据手册

HDBNC-J-P-GN-RA-BH1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.3934
10+ ¥ 46.0485
25+ ¥ 46.0485
50+ ¥ 46.0485
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.39
