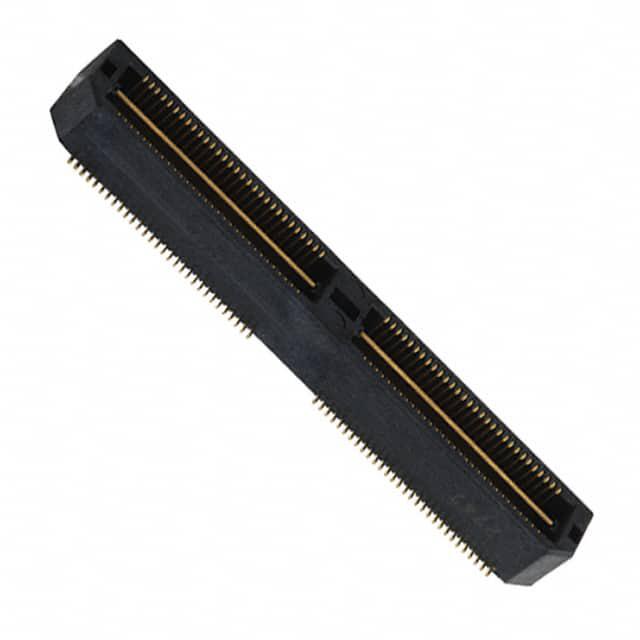

QTH-060-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 线对板连接器, QTH系列, 直角, 表面
供应商型号: 3551218
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTH-060-01-L-D-A-K-TR

QTH-060-01-L-D-A-K-TR概述

    电子元器件产品技术手册:双排高密度终端组件

    1. 产品简介


    双排高密度终端组件(QTH-30-XX-X-D-XX)是一种适用于各种电子设计的高密度连接解决方案。该产品广泛应用于消费电子、通讯设备、计算机系统以及工业自动化等领域。通过精密的制造工艺和独特的设计,双排高密度终端组件能够提供可靠的电气连接性能和稳定的机械结构。

    2. 技术参数


    - 引脚间距:0.155英寸(3.9毫米)
    - 总针数:根据需求配置,可选-030、-060、-090、-120、-150
    - 封装形式:T-1G1-XX-X、QTH-30-XX-D-XX
    - 材料:绝缘体为LCP UL94V-0(黑色),终端及接地平面为磷青铜
    - 引脚镀层选项:-F: 3微英寸选择性金,锡镍涂层;-L: 10微英寸选择性金,锡镍涂层;-H: 30微英寸金涂层,3微英寸金尾部涂层;-C: 50微英寸选择性金,锡镍涂层
    - 引脚长度:多种规格可选,详见图6
    - 包装方式:可根据客户需求定制,包括托盘、带卷和全卷

    3. 产品特点和优势


    - 高密度:通过紧密的引脚布局,能够在有限的空间内实现更多通道的连接。
    - 可靠性高:采用高性能材料和先进的制造工艺,确保长期使用的稳定性和可靠性。
    - 多样化选择:提供多种引脚镀层和长度选项,满足不同应用的需求。
    - 兼容性好:能够与多种标准设备和其他电子元件兼容,便于集成到现有系统中。
    - 安装简便:提供多种固定选项,如锁定夹、摩擦锁和导柱等,简化安装过程。

    4. 应用案例和使用建议


    - 消费电子:用于手机、平板电脑、智能手表等小型化设备的连接接口,提升产品的整体可靠性和美观度。
    - 通讯设备:可用于网络路由器、交换机等设备中的高速数据传输接口,确保信号的稳定性和完整性。
    - 工业自动化:应用于自动化控制系统的连接模块,提高生产效率和设备稳定性。
    - 计算机系统:用于服务器、工作站等高性能计算设备的背板连接,支持高速数据传输。
    使用建议:
    - 在安装过程中,务必遵循制造商提供的指导手册,正确选择引脚镀层和长度选项,以确保最佳的连接效果。
    - 使用前需检查引脚是否有弯曲或损坏,如有问题应及时更换新的组件。
    - 定期清洁组件,避免因灰尘或其他污染物导致接触不良。

    5. 兼容性和支持


    - 兼容性:与多种标准设备和其他电子元件兼容,具体兼容性信息请参阅技术手册。
    - 支持:SAMTEC公司提供全方位的技术支持和服务,包括产品选型咨询、安装指导和售后服务等。客户可通过官方联系方式获取更多信息。

    6. 常见问题与解决方案


    1. 问题:组件在安装过程中出现接触不良。
    解决方案:检查引脚是否有弯曲或损坏,如有问题应更换新的组件。确保按照正确的步骤进行安装。

    2. 问题:引脚镀层出现磨损或腐蚀。
    解决方案:选择适当的引脚镀层选项,建议使用更高耐久性的镀层材料。对于已发生腐蚀的部件,及时更换新的组件。

    7. 总结和推荐


    双排高密度终端组件(QTH-30-XX-X-D-XX)凭借其高密度、可靠性、多样化选择和易于安装的特点,在众多应用领域中表现出色。无论是消费电子产品还是工业自动化系统,该产品都能提供出色的电气连接性能。因此,强烈推荐在相关项目中使用此产品。
    主要优点:
    - 高密度连接能力
    - 稳定可靠的电气连接
    - 多种引脚镀层和长度选项,适用范围广
    - 易于安装和维护
    结论:
    综上所述,双排高密度终端组件是一款值得推荐的产品,特别适用于需要高密度、可靠连接的应用场合。

QTH-060-01-L-D-A-K-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) 10µ''
颜色 黑色
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
