首页  >  产品百科  >  FFSD-08-D-05.00-01-N-R

FFSD-08-D-05.00-01-N-R

产品分类: 矩形线缆
厂牌: SAMTEC

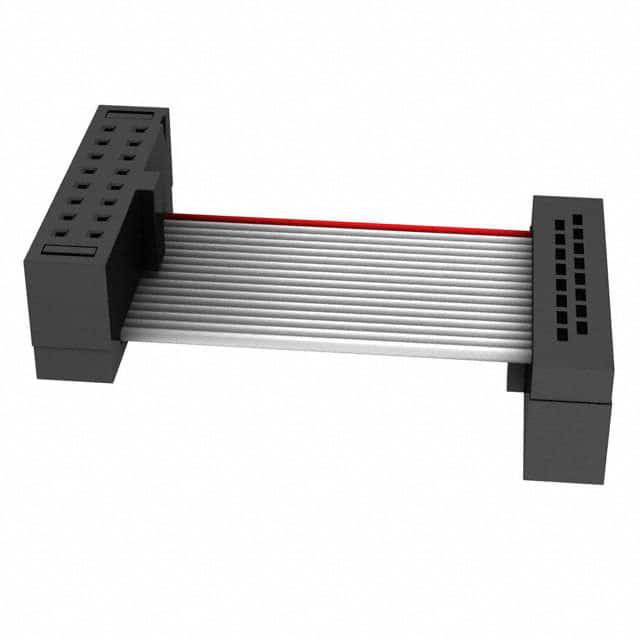

产品描述: Cable Assembly 0.127m 30AWG 1.27mm 16 to 16 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: 200-FFSD08D05.0001NR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 FFSD-08-D-05.00-01-N-R

FFSD-08-D-05.00-01-N-R概述


    产品简介


    FFSD系列电子元器件是一种双排女性式IDC(绝缘位移连接器)组装件,广泛应用于各种电气和电子设备中。它们主要用于数据传输、信号处理和电源分配等场景,具备高可靠性及稳定的电气性能。该系列产品提供多种选项,以适应不同应用场景的需求,如不同的端子样式、长度和极性标记等。

    技术参数


    - 基本规格:
    - 尺寸:双排,每个排宽0.50英寸(12.7毫米)
    - 连接器间距:0.050英寸(1.27毫米)
    - 材料:绝缘体为PBT UL94V-0,颜色为黑色;接触材料为铍铜
    - 端子尺寸:30 AWG(美国线规),多股绞合,带灰色PVC绝缘层
    - 接触镀层:0.000010英寸金过0.000050英寸镍(接触区)
    - 其余区域:0.000200英寸镀锡过0.000050英寸镍
    - 电气特性:
    - 绝缘电阻:大于100兆欧
    - 额定电压:630伏
    - 插拔次数:50次以上
    - 工作环境:
    - 温度范围:-40°C至+85°C
    - 湿度范围:5%到95%,无冷凝
    - 其他参数:
    - 手册号:FFSD-XX-X-XX.XX-01-X-X-XXX
    - 编号范围:-02至-25
    - 最小装配长度:-D“XX”选项为4.00英寸(101.6毫米);其余选项为1.00英寸(25.4毫米)

    产品特点和优势


    FFSD系列IDC组装件具有以下几个显著特点和优势:
    1. 高度兼容性:支持多种长度和极性标记选项,适应广泛的电气和电子设备。
    2. 高可靠性:经过100%电气测试和耐高压测试(630伏),确保在极端条件下的稳定运行。
    3. 易于安装:通过绝缘位移技术实现快速连接,无需剥线工具。
    4. 耐用性强:接触材料采用高导电性的铍铜,确保长期使用的可靠性和低接触电阻。
    5. 多样化选择:提供单端和双端选项,适用于不同类型的连接需求。

    应用案例和使用建议


    - 应用案例:
    - 在汽车电子系统中用于传感器数据采集
    - 在工业自动化领域用于设备间的信号传输
    - 在通信设备中用于高速数据传输
    - 使用建议:
    - 在安装过程中注意电缆长度的裁剪,确保导体不超过电缆绝缘层边缘。
    - 在选择极性标记时,确保与第一位置指示符的颜色一致,以避免混淆。

    兼容性和支持


    - 兼容性:FFSD系列IDC组装件与标准的30 AWG电线兼容,可以轻松与不同制造商的电线和连接器配合使用。
    - 支持和服务:SAMTEC公司提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。此外,手册中还详细列出了产品的生产和质量控制标准,为用户提供详尽的信息。

    常见问题与解决方案


    - 问题1:在连接过程中遇到短路或断路现象。
    - 解决方案:确保严格按照手册要求进行电气测试,检查是否有接触不良或电线断裂的情况。
    - 问题2:装配过程中电缆过长导致接头处松动。
    - 解决方案:在裁剪电缆时要仔细控制长度,遵循手册中规定的长度公差和导体处理规范。

    总结和推荐


    总体来看,FFSD系列IDC组装件是一款高性能、多功能的电子元器件,适用于各种复杂应用场景。其出色的电气性能、可靠的稳定性以及简便的安装方式使其在市场上具备很强的竞争力。对于需要高精度和高可靠性的电气和电子设备而言,这款产品无疑是一个理想的选择。因此,我们强烈推荐使用FFSD系列IDC组装件。

FFSD-08-D-05.00-01-N-R参数

参数
长*宽*高 127mm(长度)
零件状态 在售
包装方式 散装

FFSD-08-D-05.00-01-N-R厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-08-D-05.00-01-N-R数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-08-D-05.00-01-N-R FFSD-08-D-05.00-01-N-R数据手册

FFSD-08-D-05.00-01-N-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.007 ¥ 118.3592
10+ $ 12.204 ¥ 103.1238
25+ $ 11.3832 ¥ 96.188
50+ $ 10.5192 ¥ 88.8872
100+ $ 9.3096 ¥ 78.6661
250+ $ 8.0325 ¥ 67.8746
500+ $ 6.405 ¥ 54.1223
1000+ $ 5.3025 ¥ 44.8061
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 118.35
