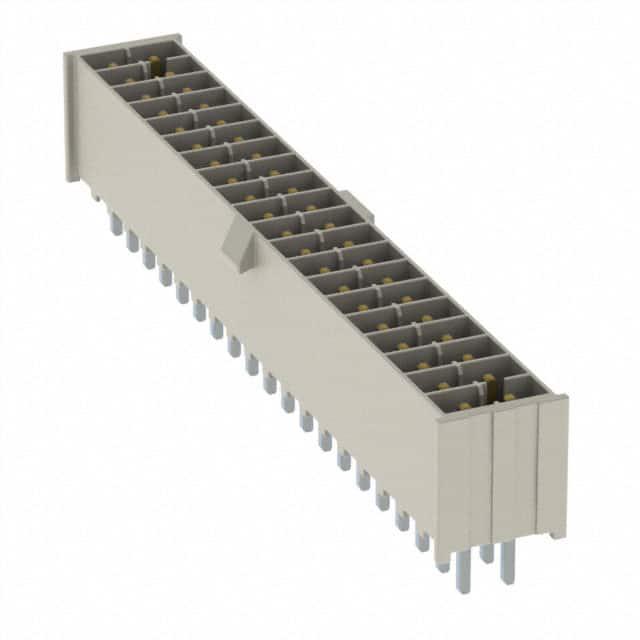

IPL1-120-01-S-D-K

厂牌: SAMTEC
产品描述: Header,Locking Ramp 2.54mm 2 40pin 760nm 金 通孔安装
供应商型号: 200-IPL112001SDK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-120-01-S-D-K

IPL1-120-01-S-D-K概述


    产品简介


    IPL1系列是Samtec公司生产的(2.54mm)/(0.100")间距的电子连接器,广泛应用于各种电路板设计及线缆组件中。该系列产品具备多种安装方式,如表面贴装(Surface Mount)、直角安装(right-angle)以及通过孔安装(through-hole)。此外,IPL1系列支持带钥匙的极化设计,确保了不同连接器之间的正确对接,从而提高系统稳定性与安全性。这一系列的产品在工业控制、通信设备、汽车电子等领域都有广泛应用。

    技术参数


    | 参数 | 描述 |

    | 针距 | 2.54mm / 0.100" |
    | 连接方式 | 直角连接器、水平直角连接器、垂直通孔连接器 |
    | 极化 | 带钥匙的极化设计 |
    | 引脚数 | 2到25个引脚(标准尺寸) |
    | 尾部选项 | 非标准、非可退货 |
    | 表面处理 | 锡或金镀镍50微米以上 |
    | 工作温度范围 | -55°C 到 +125°C |
    | 额定电压 | 675VAC / 954VDC |
    | RoHS合规 | 是 |

    产品特点和优势


    IPL1系列连接器的独特之处在于其多样的安装方式和可靠的设计。首先,它们提供了直角和水平直角等多种安装选择,使得布局更为灵活。其次,这些连接器采用先进的磷青铜终端材料,并配有锡或金镀层,确保了长时间的可靠性和良好的信号传输质量。此外,IPL1系列支持带钥匙的极化设计,避免了连接错误,从而提高了系统的整体稳定性。

    应用案例和使用建议


    根据技术手册的描述,IPL1系列特别适合用于需要高度稳定性和可靠性的工业控制系统、通信设备及汽车电子等应用场景。例如,在工业控制系统中,可以将IPL1系列用于传感器信号的采集与传输,确保系统的长期稳定性。使用时,需注意选择合适的针距与引脚数量,以满足具体应用需求。另外,针对不同场景下的复杂布线,建议采用带钥匙的极化设计以减少错误连接的风险。

    兼容性和支持


    IPL1系列能够与MMSD、MMSS、MMSDT和MMSST等系列的连接器兼容,这意味着用户可以根据自己的具体需求灵活选择连接器组合。同时,Samtec公司为IPL1系列提供了详细的技术文档和支持服务,包括详细的焊接指南、常见问题解答等,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问:如何选择正确的引脚数量?
    - 答: 根据您的电路板设计需求来确定所需的引脚数,通常参考产品的标准尺寸规格即可。
    2. 问:安装过程中发现连接器出现不稳定的接触情况怎么办?
    - 答: 可能是因为插针未完全插入到位或存在弯曲现象,仔细检查并重新安装,必要时可寻求制造商的技术支持。

    总结和推荐


    总体来看,IPL1系列是一款高性能的连接器,具有多种安装方式、优异的电气性能以及较高的可靠性。对于那些需要高稳定性和灵活性的应用场景,IPL1系列是一个非常值得推荐的选择。同时,Samtec公司提供的完善的技术支持服务也为用户的顺利部署提供了保障。

IPL1-120-01-S-D-K参数

参数
触头镀层 - 配接
针脚数 40pin
排数 2
触头镀层厚度 - 配接 760nm
类型 Header,Locking Ramp
防护等级 -
颜色 -
额定电流 -
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 管装
