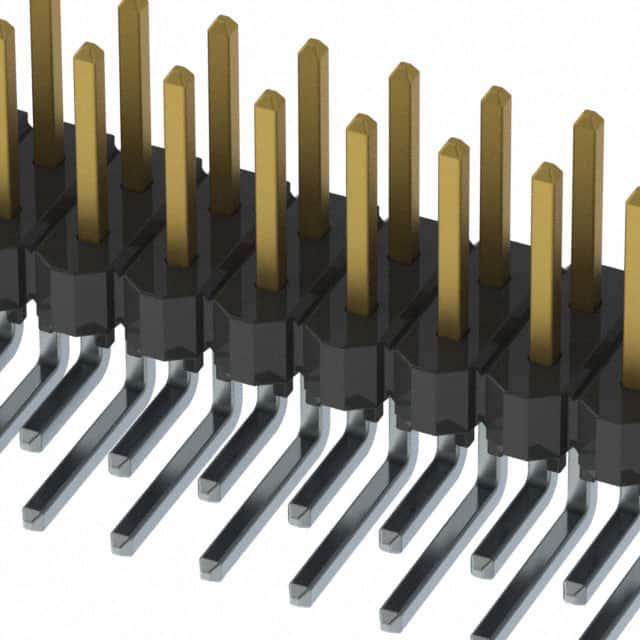

HTSW-127-08-L-D-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 54pin 6.3A 250nm 金 通孔安装 68.58mm(长度)*12.76mm(高度)
供应商型号: Q-HTSW-127-08-L-D-RA
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-127-08-L-D-RA

HTSW-127-08-L-D-RA概述

    TSW/HTSW 系列电子元器件产品技术手册

    1. 产品简介


    TSW/HTSW系列是Samtec公司生产的高品质电子元器件,主要用于连接器行业。这些元器件主要提供通过孔式(.025英寸正方形插针头部)的通孔插针结构,广泛应用于工业控制、通信设备、汽车电子等领域。TSW和HTSW分别代表标准版本和高温版本,以适应不同环境下的需求。

    2. 技术参数


    - 基本尺寸:
    - 插针间距:.100英寸(2.54毫米)或.200英寸(5.08毫米)
    - 插针类型:单排或双排
    - 电流承载能力:
    - 每个插针最大电流为5.7安培(mated with SSW)
    - 电压额定值:
    - 最大交流电压额定值:550 VAC(mated with SSW)
    - 其他规格参见制造商文档
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:天然液态结晶聚合物
    - 终端材料:
    - 黄铜镀镍金或锡
    - 操作温度范围:
    - 金镀层:-55°C至+125°C
    - 锡镀层:-55°C至+105°C

    3. 产品特点和优势


    TSW/HTSW系列元器件具备多种独特功能和优势:
    - 高可靠性:坚固的设计确保长时间稳定运行
    - 多用途:适用于广泛的电气和机械环境
    - 易于安装:插针的结构设计便于快速准确地装配
    - 耐高温:HTSW系列特别适合高温环境

    4. 应用案例和使用建议


    这些元器件常用于制造自动化设备、仪器仪表、电源供应系统等。对于需要高速信号传输的应用,建议选择镀金版本以保证更好的电性能。在安装时,应根据手册中的指引进行精确对齐,避免插针变形或损坏。

    5. 兼容性和支持


    - 兼容性:TSW与SSW、SSQ、SLW等系列匹配,而HTSW则与ESW、ESQ等系列兼容。
    - 厂商支持:Samtec提供了详尽的技术文档和客户支持服务,可通过官网查询相关信息。

    6. 常见问题与解决方案


    - Q: 插针不易插入?
    - A: 检查孔径尺寸是否正确,确认插针清洁无杂质。

    - Q: 镀层脱落?
    - A: 确保焊接工艺符合规范,使用适当的助焊剂。

    7. 总结和推荐


    总体来说,TSW/HTSW系列电子元器件以其高可靠性和多功能性在市场上具有很强的竞争优势。对于要求严格的工业应用,建议优先考虑。对于预算有限且对环境要求不高的应用,可以选择标准版TSW。
    本综述涵盖了TSW/HTSW系列的主要技术和应用信息,希望能为相关领域的工程师和采购人员提供有价值的信息。

HTSW-127-08-L-D-RA参数

参数
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 6.3A
间距-配接 2.54mm
针脚数 54pin
排数 2
颜色 -
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 68.58mm(长度)*12.76mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售

HTSW-127-08-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-127-08-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-127-08-L-D-RA HTSW-127-08-L-D-RA数据手册

HTSW-127-08-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.7006 ¥ 63.915
50+ $ 6.6752 ¥ 55.4041
100+ $ 5.7282 ¥ 47.5441
500+ $ 4.1097 ¥ 34.1102
1000+ $ 3.6774 ¥ 30.5223
2500+ $ 2.8309 ¥ 23.4967
6750+ $ 1.9764 ¥ 16.4043
18250+ $ 1.8558 ¥ 15.403
39250+ $ 1.6969 ¥ 14.0847
库存: 100
起订量: 30 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1597.87
直接购买
加入购物车
