TCSD-20-D-03.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec IDC 插座电缆组件, TCSD 系列, 美国线规 28 AWG
供应商型号: 200-TCSD20D03.0001N
供应商: Mouser
标准整包数: 1

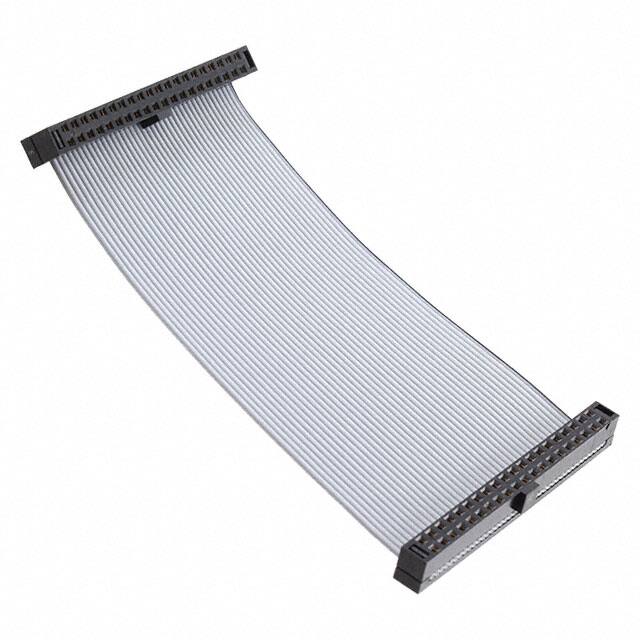

SAMTEC 矩形线缆 TCSD-20-D-03.00-01-N

TCSD-20-D-03.00-01-N概述

    # 电子元器件技术手册解析:2mm双排IDC插座组件

    产品简介


    本产品是一款2mm间距的双排直角式IDC(Insulation Displacement Contact)插座组件,设计用于信号传输和连接应用。这类插座广泛应用于消费电子、工业控制、计算机及通信设备等领域,尤其适用于需要高密度连接的应用场景。它具备单端和双端两种组装方式,支持多种长度和样式选项,同时提供选择性电镀以满足不同环境的需求。
    主要功能
    - 支持双排接线,兼容28AWG导线。
    - 高可靠性绝缘位移接触技术,确保稳定的电连接。
    - 提供多种极化方式和反向极化选项,提高安全性。
    应用领域
    - 消费电子产品(如平板电脑、智能音箱)
    - 工业控制设备(如PLC模块)
    - 计算机外围设备(如主板接口)
    - 通信设备(如交换机、路由器)

    技术参数


    以下是产品的关键技术规格和性能参数:
    | 参数类别 | 规格描述 |

    | 接触材料 | 镀金铍铜材质,具有良好的导电性和耐腐蚀性 |
    | 接触电阻 | ≤10mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 耐电压 | 800V Hi-pot测试通过 |
    | 极化选项 | 支持反向极化、中间反向极化等多种极化设计 |
    | 长度范围 | 单端型:≥1.00英寸,双端型≥4.00英寸(可根据需求定制长度) |
    | 环境温度 | -40°C至+85°C |
    | 导线规格 | 28AWG,7/36股铜导线,Tinned Copper(镀锡铜导线) |

    产品特点和优势


    - 多样化配置:提供多种位置数、端子类型(单端或双端)、极化选项以及特殊设计(如反向极化、中间反向极化),能够灵活适配各种复杂场景。
    - 高可靠性:采用精密的绝缘位移接触设计,确保连接稳定性,延长使用寿命。
    - 兼容性强:适用于多种标准尺寸的导线,便于与现有设备无缝集成。
    - 环保设计:部分电缆组装支持无铅工艺,符合RoHS标准。
    - 便捷安装:标准化设计简化生产流程,提高组装效率。

    应用案例和使用建议


    典型应用场景
    1. 家庭自动化设备:用于连接传感器、控制器及显示终端,实现智能家居系统的集中管理。
    2. 工业自动化:作为PLC模块与继电器之间的连接件,确保实时数据交互。
    3. 通信设备:用于网络设备的信号传输接口,确保高频率信号的稳定传输。
    使用建议
    - 在极化设计上,根据具体应用场景选择合适的极化方式(如反向极化或中间反向极化),避免错误连接。
    - 在安装时需严格按照手册中的说明操作,特别是对于导线长度和导线头切割处理,确保最佳的机械和电气性能。
    - 定期检查连接处是否有松动现象,及时更换老化或损坏的部件。

    兼容性和支持


    - 兼容性:此组件可与市面上常见的导线及配套插头进行匹配连接,确保通用性。
    - 技术支持:SAMTEC公司提供详尽的技术文档和支持服务,包括在线技术支持、样品申请以及长期备货保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳固 | 确保导线插入深度足够,重新检查极化设置。 |
    | 插拔过程中发生变形 | 检查安装环境是否符合标准,调整插入力度。 |
    | 导线过热或烧损 | 确保插头负载不超过额定值,避免超载运行。 |
    | 测试中出现开路或短路 | 检查焊接质量,确保所有接点牢固可靠。 |

    总结和推荐


    这款2mm双排IDC插座组件以其多样化的配置、优异的性能和出色的可靠性,在多个行业中表现出色。无论是高密度连接需求还是复杂的极化要求,该产品都能完美胜任。尽管价格稍高于普通插座,但其整体性价比和行业适应性使其成为理想的连接解决方案。强烈推荐在高端电子设备的设计中选用此款产品,以提升系统整体性能和可靠性。
    如有进一步疑问,欢迎联系SAMTEC官方客服获取更多支持!

TCSD-20-D-03.00-01-N参数

参数
长*宽*高 76.2mm(长度)
零件状态 在售
包装方式 散装

TCSD-20-D-03.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TCSD-20-D-03.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC TCSD-20-D-03.00-01-N TCSD-20-D-03.00-01-N数据手册

TCSD-20-D-03.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.2855 ¥ 162.9625
10+ $ 17.1396 ¥ 144.8296
25+ $ 16.146 ¥ 136.4337
50+ $ 15.066 ¥ 127.3077
100+ $ 13.629 ¥ 115.1651
250+ $ 12.621 ¥ 106.6475
500+ $ 10.3845 ¥ 87.749
库存: 78
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 162.96
