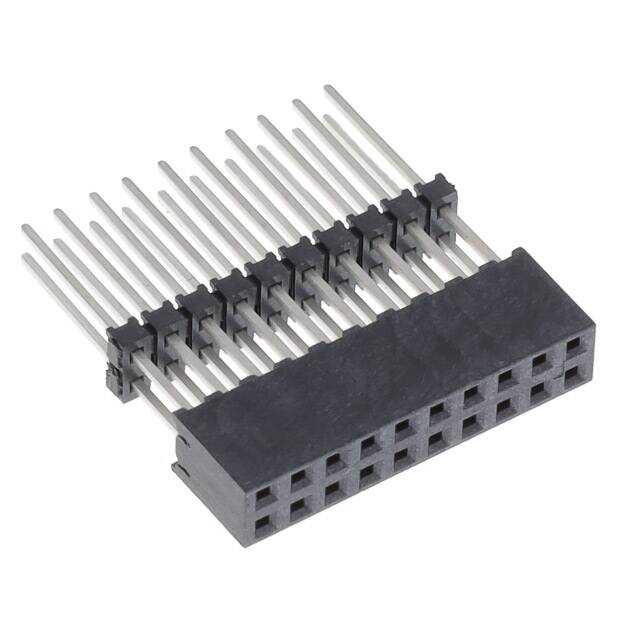

ESQT-110-02-F-D-500

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2 20pin 推挽式 Forked 黑色 通孔安装 20.3mm(长度)*4mm(高度)
供应商型号: 200-ESQT11002FD500
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESQT-110-02-F-D-500

ESQT-110-02-F-D-500概述

    高可靠性电子元器件产品介绍

    产品简介


    本手册介绍了Samtec公司推出的ESQT系列高可靠性电子元器件。该系列产品主要适用于高速连接应用,特别适合用于需要高机械保持力和优异电气性能的应用场景。其主要功能包括提供高可靠性、灵活性强且易于集成的插座和插头解决方案,适用于工业控制、通讯设备、医疗仪器等领域。

    技术参数


    - 产品型号:ESQT–125–03–M–Q–310、ESQT–125–02–L–Q–465、ESQT–115–02–GF–D–600
    - 接触间距:2.00 mm (.0787")
    - 镀层选项:Sn或Au过50 μ" (1.27 μm) Ni
    - 每针电流额定值:4.5 A(双电源时)
    - 工作温度范围:-55°C 至 +125°C
    - 最大插入深度:2.62 mm (.103") 至 5.03 mm (.198"),带0.38 mm (.015") 擦拭
    - 最大插拔循环次数:100次(镀金厚度为10 μ" (0.25 μm))
    - RoHS合规性:是
    - 无铅焊料兼容性:是,仅适用于-S、-D、-Q;对于-T、-5、-6只能采用波峰焊接

    产品特点和优势


    - 高保持力接触:ESQT系列采用设计独特的接触系统,能确保即使在极端环境下也能保持稳定的电连接。
    - 宽工作温度范围:-55°C至+125°C的工作温度范围,使其非常适合于工业级应用。
    - 高可靠性和长寿命:经过严格测试,具有极高的耐久性和可靠性。
    - 灵活的设计:多种引脚配置选择,可根据客户需求进行定制化设计。
    - 快速组装与安装:表面贴装(SMT)方式,便于快速组装和安装,提高生产效率。

    应用案例和使用建议


    - 应用案例:在笔记本硬盘驱动器接口中使用,以确保稳定的数据传输。其他应用包括工业自动化控制系统、通信设备等。
    - 使用建议:对于经常遭受振动和冲击的应用场合,推荐使用带有额外加固措施的版本,如添加防震垫片来增强机械稳定性。

    兼容性和支持


    - 兼容性:可与TMMH、TMM、MTMM、MMT、TW、LTMM、ZLTMM、ESQT、PTT、TSH、TMMS等型号配合使用。
    - 制造商支持:Samtec公司提供详尽的技术文档和支持服务,包括详细的产品规格书和在线技术支持。

    常见问题与解决方案


    1. 问题:如何确定最适合的引脚样式?
    - 解决方案:根据具体应用需求,在图表中选择合适的引脚样式。通常情况下,需要考虑接触电阻、耐腐蚀性等因素。
    2. 问题:如何清洗和维护产品?
    - 解决方案:使用无水酒精或异丙醇清洁产品表面,并用软布轻轻擦干。定期检查接触部位是否有磨损或损坏,及时更换或维修。

    总结和推荐


    综上所述,ESQT系列电子元器件以其卓越的机械保持力、广泛的温度适应能力和出色的电气性能,成为众多高端应用的理想选择。特别是其高可靠性、易安装特性和广泛的应用兼容性,使其在市场上具有很强的竞争优势。因此,强烈推荐使用该系列产品以提升系统的整体性能和可靠性。

ESQT-110-02-F-D-500参数

参数
触头端接 -
针脚数 20pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Forked
紧固类型 推挽式
排数 2
长*宽*高 20.3mm(长度)*4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

ESQT-110-02-F-D-500厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQT-110-02-F-D-500数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ESQT-110-02-F-D-500 ESQT-110-02-F-D-500数据手册

ESQT-110-02-F-D-500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.542 ¥ 29.9299
25+ $ 3.025 ¥ 25.5613
50+ $ 2.6244 ¥ 22.1762
100+ $ 2.3004 ¥ 19.4384
500+ $ 2.1384 ¥ 18.0695
1000+ $ 1.6905 ¥ 14.2847
2500+ $ 1.2915 ¥ 10.9132
5000+ $ 0.987 ¥ 8.3402
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.92
直接购买
加入购物车
