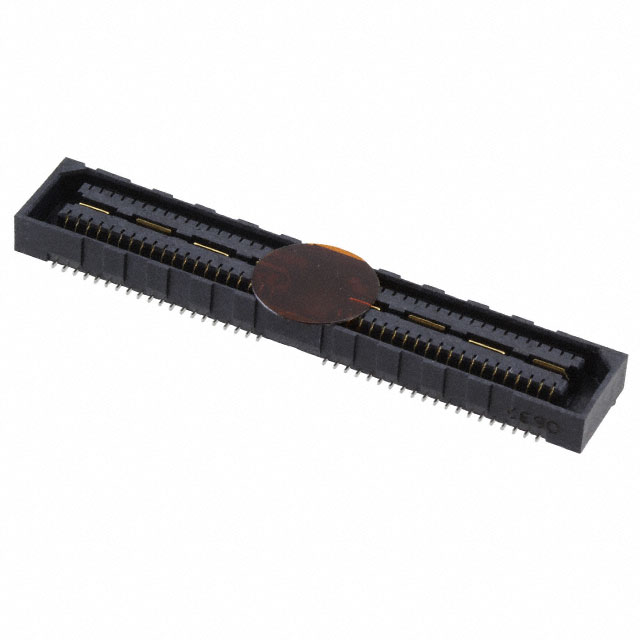

QSE-040-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排母 高速接地平面排母, QSE系列, 直角, 表面
供应商型号: 26M-QSE-040-01-L-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-040-01-L-D-A-K-TR

QSE-040-01-L-D-A-K-TR概述


    产品简介




    QSE-20-01-D-XX 双行高密度插座组件

    QSE-20-01-D-XX 是一款由 Samtec Inc. 生产的双行高密度插座组件。该组件适用于多种电子设备和系统中,提供了可靠的信号传输和电源管理功能。其独特的设计使其在小型化、高速度传输要求高的应用场合中表现出色。主要用途包括但不限于通信设备、工业控制设备、医疗设备等领域。


    技术参数




    - 材料:
    - 绝缘体:LCP,UL94V-0;颜色:黑色
    - 接触件:磷青铜
    - 地平面:磷青铜
    - 规格:
    - 双行插座组装,每行位置数:-020, -040, -060(每行)
    - 行规格:双行
    - 包装选项:-BLANK(托盘包装),-TR(带状和卷筒包装,最大60个位置),-FR(全卷带状和卷筒包装,最大60个位置)
    - 引脚样式:-01(导线长度 .1280[3.251] 英寸),-GP(引导销),-FL(摩擦锁),-RT1(固定选项)
    - 电镀规格:-F(接触区3μ"选择性金,尾部镀锡), -L(接触区10μ"选择性金,尾部镀锡), -H(接触区30μ"金,尾部3μ"金),-C(接触区50μ"电解抛光选择性金,尾部镀锡),-STL(接触区30μ"选择性金,尾部90/10±5% 锡铅),-FTL(接触区3μ"选择性金,尾部90/10±5% 锡铅),-LTL(接触区10μ"选择性金,尾部90/10±5% 锡铅),-S(接触区30μ"选择性金,尾部镀锡)
    - 电气特性:
    - 最小接触保留力:8 盎司
    - 地平面最小保留力:8 盎司
    - 插针接触的最大偏差:.002 英寸(0.051 毫米)
    - 地平面至接触面的最大偏差:.001 英寸(0.025 毫米)
    - 工作环境:
    - 工作温度范围:未具体说明
    - 储存温度范围:未具体说明


    产品特点和优势




    QSE-20-01-D-XX 的关键优势在于其高密度的双行结构设计,能够为紧凑空间提供高性能的信号传输和电源管理。此外,它的多种引脚样式和电镀规格使其适用于广泛的电气需求和环境条件。摩擦锁(-FL)和引导销(-GP)选项增加了组件的稳固性和可靠性,使得它在高振动环境中也能保持良好的性能。


    应用案例和使用建议




    应用案例

    QSE-20-01-D-XX 在许多应用场景中表现优异,例如在通信设备、工业控制系统和医疗设备中,它能够确保高效且稳定的信号传输。特别是在需要高密度连接和紧凑设计的场合下,这款组件特别受欢迎。

    使用建议

    对于需要高可靠性的应用,建议选用带有摩擦锁(-FL)或引导销(-GP)的版本以增加连接稳定性。在进行自动化组装时,应避免使用锁定夹(-LC)选项,因为这会增加插入力并可能影响自动放置精度。如果需要更高的电气性能,可以选择带有金涂层的版本(如 -H 或 -C)。


    兼容性和支持




    QSE-20-01-D-XX 设计上与其他标准插座组件具有良好的兼容性,可以轻松集成到现有的设计中。Samtec 提供全面的技术支持和维护服务,包括安装指南、维修手册和技术咨询等。对于特定的应用问题,也可以通过技术支持渠道获得帮助。


    常见问题与解决方案




    1. 问题:无法正确安装锁定夹(-LC)。
    - 解决方案:Samtec 建议在所有带有 -LC 选项的装配件上使用手动放置。避免使用自动放置工具以减少插入力。

    2. 问题:组件容易出现松动。
    - 解决方案:考虑使用摩擦锁(-FL)或引导销(-GP)选项来提高组件的稳固性。


    总结和推荐




    QSE-20-01-D-XX 是一款高性能的双行高密度插座组件,适合应用于对信号传输和电源管理有严格要求的各种电子设备中。其独特的设计、多样的电镀规格和丰富的引脚样式,使其在众多竞争产品中脱颖而出。对于需要高可靠性和灵活性的应用场景,强烈推荐使用 QSE-20-01-D-XX。

QSE-040-01-L-D-A-K-TR参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
