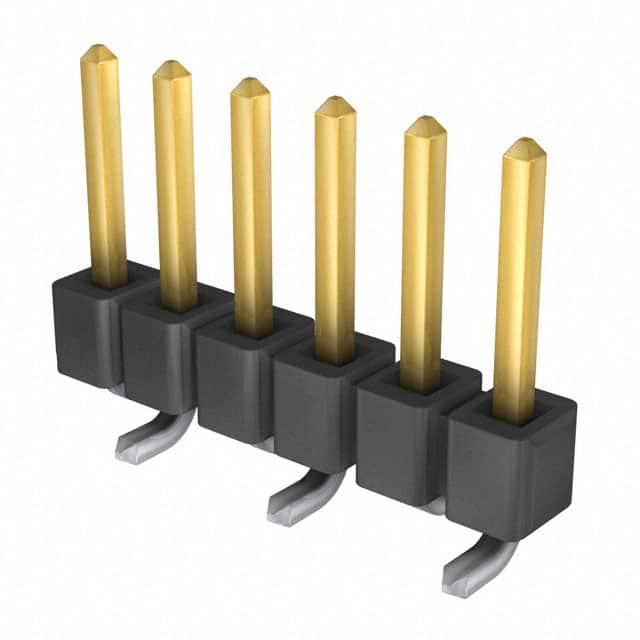

TSM-106-02-L-SV-P-TR

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p单排排针, TSM系列, 垂直, 表面
供应商型号: UA-TSM-106-02-L-SV-P-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-106-02-L-SV-P-TR

TSM-106-02-L-SV-P-TR概述


    产品简介


    TSM系列电子元器件是高可靠性的SMT插针式连接器,广泛应用于工业控制、医疗设备、通信系统和消费电子等领域。该系列产品以其卓越的性能和广泛的适应性而著称,提供多种配置选项以满足不同的设计需求。

    技术参数


    - 连接器类型: SMT插针式连接器
    - 每行引脚数: 02至36个
    - 引脚高度:
    - 0.230英寸 (5.84毫米)
    - 0.320英寸 (8.13毫米)
    - 0.420英寸 (10.67毫米)
    - 0.120英寸 (3.05毫米)
    - 绝缘材料: 黑色液晶聚合物
    - 终端材料: 磷青铜
    - 镀层选项:
    - –F: 金镀层在引脚上,哑光锡镀层在尾部
    - –L: 0.25微米金镀层在引脚上,哑光锡镀层在尾部
    - –S: 0.76微米金镀层在引脚上,哑光锡镀层在尾部
    - –T: 哑光锡镀层
    - 工作温度范围:
    - 锡镀层: -55°C 至 +105°C
    - 金镀层: -55°C 至 +125°C
    - 电压等级: 475 VAC (–SV/–DV与BCS或SSM配合使用)
    - 可焊性: 符合无铅焊接标准
    - 认证: RoHS合规

    产品特点和优势


    1. 高可靠性:采用高质量的磷青铜材料和多种镀层选择,确保长期稳定性能。
    2. 广泛的应用:适用于各种工业和消费电子设备,支持水平和垂直安装方式。
    3. 高接插次数:达到10年制造周期内的高接插次数,适合频繁使用的场合。
    4. 兼容性强:支持多种引脚高度和配置,与多种类型的板对板连接器兼容。

    应用案例和使用建议


    - 应用案例:在工业自动化控制系统中作为信号传输接口,在医疗设备中用于连接传感器与主板。
    - 使用建议:
    - 根据具体应用需求选择合适的引脚高度和镀层类型。
    - 在高频率应用环境中,推荐使用金镀层以提高电气性能。
    - 确保引脚间的平整度符合要求,以保证良好的电气接触。

    兼容性和支持


    - 兼容性:支持多种类型的板对板连接器,如SSW、SSQ、SSM、BCS、SLW等。
    - 厂商支持:Samtec公司提供全面的技术支持和售后服务,包括定制化设计和客户特定要求的批准服务。

    常见问题与解决方案


    - 问题1: 引脚弯曲或变形
    - 解决方案: 确保引脚装配时避免过度施力,检查引脚平整度并调整。
    - 问题2: 接触不良
    - 解决方案: 检查镀层质量,确保引脚表面干净且无氧化层。
    - 问题3: 插拔困难
    - 解决方案: 检查引脚高度和PCB孔径是否匹配,适当调整公差。

    总结和推荐


    TSM系列电子元器件以其优异的性能、广泛的应用范围和强大的兼容性在市场上具有很高的竞争力。其高可靠性、灵活的设计和厂商的支持使其成为众多应用场合的理想选择。我们强烈推荐此系列产品用于需要高性能连接器的应用环境中。

TSM-106-02-L-SV-P-TR参数

参数
排数 1
类型 Header,Push-Pull
额定电流 5.4A
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
针脚数 6pin
防护等级 -
触头镀层 - 配接
颜色 黑色
长*宽*高 15.24mm(长度)*4.82mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TSM-106-02-L-SV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
