QFS-026-06.25-SL-D-A-P-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 52pin 12mm,13mm,16mm 9.04mm 250nm 金 贴片安装 22.36mm(长度)*8.13mm(高度)
供应商型号: 200-FS0260625SLDAPTR
供应商: Mouser
标准整包数: 1

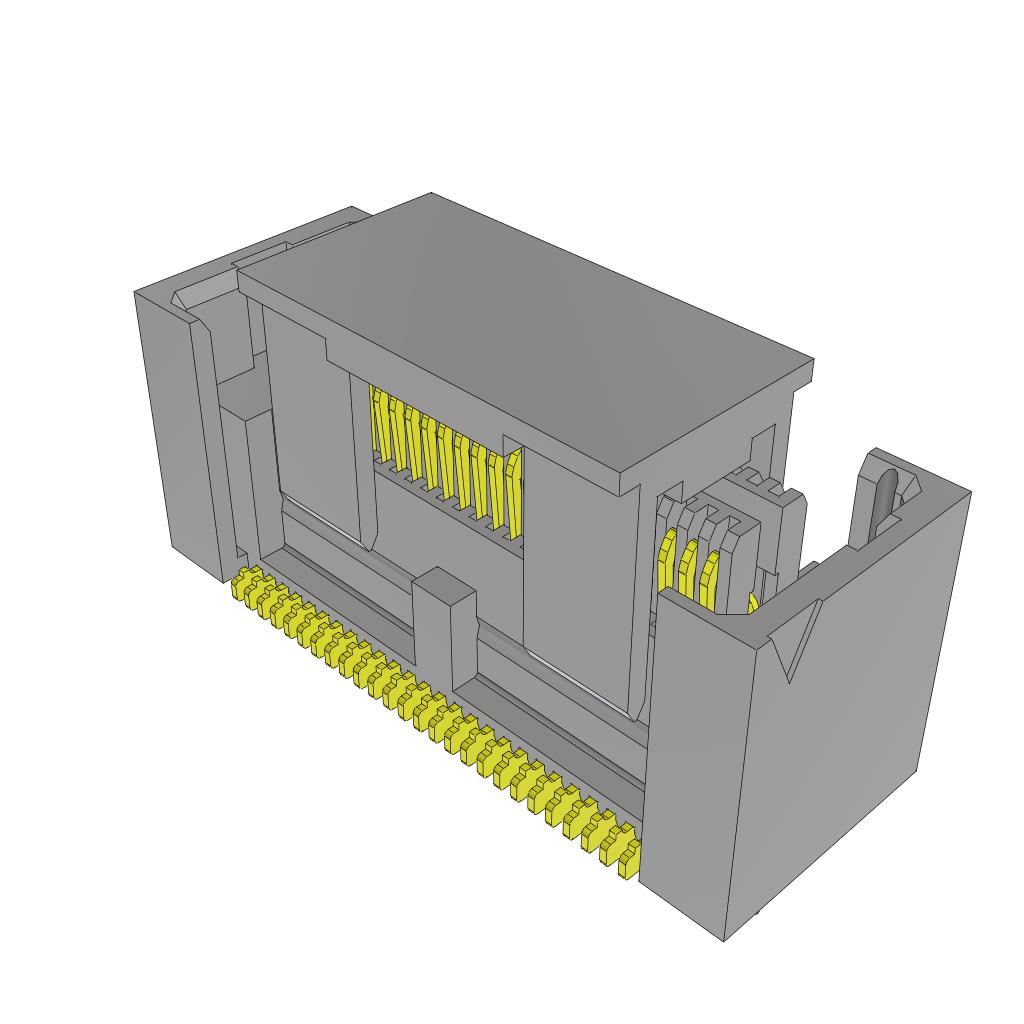

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-026-06.25-SL-D-A-P-TR

QFS-026-06.25-SL-D-A-P-TR概述

    # QFS-XXX 系列高速连接器的技术概述

    产品简介


    QFS-XXX系列高速连接器是Samtec公司推出的一款高性能电连接器,广泛应用于数据通信、工业控制、医疗设备及消费电子产品等领域。此系列连接器采用双排设计,支持多种规格的针脚配置(如-026、-052、-078等),具备高密度布线能力和卓越的电气性能。通过不同的选项配置(如RF、PC组合、RT端子等),该系列产品能够满足多样化的设计需求,为客户提供灵活且高效的连接解决方案。

    技术参数


    | 参数类别 | 规格描述 |

    | 接触材料与镀层 | 铜磷青铜材料,接触面可选金(30µ")、镍(10µ")等电镀工艺 |
    | 接触间距 | 双排布置,支持每行26至130个接触点 |
    | 插拔寿命 | ≥500次插拔循环 |
    | 工作电压 | ≤100V(具体值视接触数量而定) |
    | 工作温度范围 | -55℃ 至 +125℃ |
    | 绝缘电阻 | ≥500MΩ |
    | 电容 | ≤0.5pF(典型值) |

    产品特点和优势


    QFS-XXX系列连接器凭借其独特的设计特点,在行业内具有明显竞争优势:
    1. 高密度设计:提供多种针脚配置,满足小尺寸高密度布线需求。
    2. 卓越信号完整性:低插入损耗和串扰设计确保了稳定的传输质量。
    3. 灵活的定制选项:支持多种尾部镀层、引导孔及安装方式,方便客户根据不同应用场景选择最佳配置。
    4. 可靠的机械性能:高强度材料配合精确加工,保证长期稳定运行。

    应用案例和使用建议


    应用场景
    - 数据通信领域:服务器间板对板连接,交换机背板连接。
    - 医疗设备:高精度检测仪器内部组件间的互联。
    - 消费电子:平板电脑、智能手机接口扩展。
    使用建议
    - 在高振动环境中使用时,建议增加锁扣结构以增强稳定性。
    - 对于高电流负载的应用,可选用更大截面积的电源引脚版本。

    兼容性和支持


    QFS-XXX系列连接器兼容主流PCB制程标准,并支持多种包装形式(如托盘式、卷带式)。Samtec公司提供详尽的技术文档和专业的技术支持团队,帮助客户解决从选型到批量生产过程中的所有疑问。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插接过程中出现接触不良 | 确保插座与插头对齐无误,并检查镀层质量 |
    | 连接器使用寿命短 | 定期清洁并确认工作环境符合要求 |

    总结和推荐


    QFS-XXX系列高速连接器以其卓越的性能表现和多样化的定制能力成为许多高端电子设备的理想选择。无论是在信号传输稳定性还是在机械可靠性方面,它都展现出了极高的水平。因此,我们强烈推荐这款产品给需要高性能连接解决方案的工程师和技术人员。
    如果您正在寻找一款能够在严苛条件下依然保持出色表现的连接器,那么QFS-XXX系列将是您的不二之选!

QFS-026-06.25-SL-D-A-P-TR参数

参数
触头镀层
板上高度 9.04mm
针脚数 52pin
接合堆叠高度 12mm,13mm,16mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
长*宽*高 22.36mm(长度)*8.13mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QFS-026-06.25-SL-D-A-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-026-06.25-SL-D-A-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-026-06.25-SL-D-A-P-TR QFS-026-06.25-SL-D-A-P-TR数据手册

QFS-026-06.25-SL-D-A-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
