首页  >  产品百科  >  HTSW-110-07-T-D

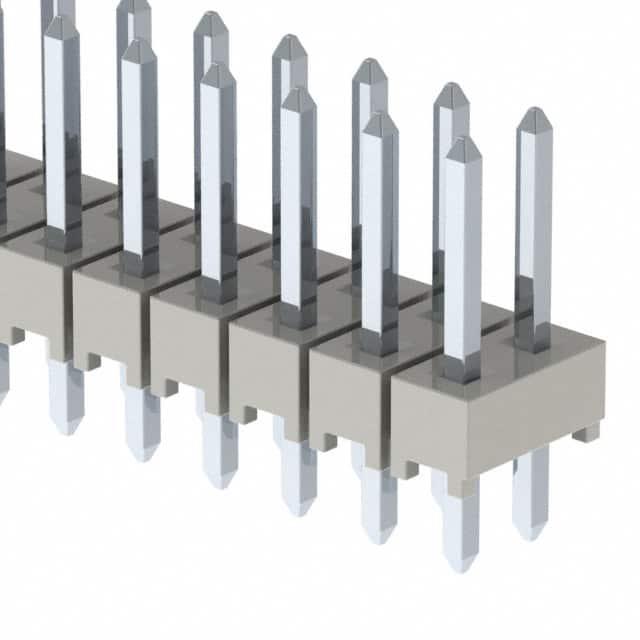

HTSW-110-07-T-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p双排排针, HTSW系列, 直角, 通孔安装
供应商型号: 200-HTSW11007TD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-110-07-T-D

HTSW-110-07-T-D概述

    HTSW-XXX-XX-XXX-X-XX-XX-XX 电子元器件产品概述

    1. 产品简介


    HTSW-XXX-XX-XXX-X-XX-XX-XX 是一款由Samtec公司设计制造的高性能连接器,主要用于各种高密度电路板间的数据传输及信号连接。该产品属于双排或多排结构,广泛应用于通信设备、工业自动化系统、计算机外围设备等领域。

    2. 技术参数


    该连接器的主要技术参数如下:
    - 连接器类型:双排或多排
    - 工作电压范围:最高至50V(视具体型号而定)
    - 工作温度范围:-40°C 至 +85°C
    - 绝缘材料:LCP(UL-94-V-0级阻燃材料)
    - 接触镀层选项:金(Au)、锡(Sn)、镀金带锡(Au with Sn)
    - 接触间距:0.100英寸(2.54mm)和0.200英寸(5.08mm)
    - 极化定位:可选择极化位以避免插错

    3. 产品特点和优势


    HTSW-XXX-XX-XXX-X-XX-XX 具有以下几个显著的特点和优势:
    - 高可靠性:采用了优质的绝缘材料和金属端子,确保了长期稳定的电气性能。
    - 多样化的极化选项:通过不同的极化配置,有效防止误插入,提高了连接的安全性和稳定性。
    - 灵活的安装方式:提供直角(Right Angle)和直线(Straight)两种安装方式,适应不同应用需求。
    - 支持多种镀层工艺:用户可以根据需要选择合适的接触面处理工艺,以满足不同应用场合的需求。

    4. 应用案例和使用建议


    - 应用案例:HTSW-XXX-XX-XXX-X-XX-XX 连接器在工业自动化控制系统的分布式I/O模块上得到了广泛应用。在这些模块中,它承担着重要的信号传输任务,负责将各个单元间的信号准确无误地进行连接和传递。

    - 使用建议:为了确保最佳的性能表现,建议在安装过程中遵循制造商提供的装配指南,尤其是在处理极化位置时,要严格按照指示操作。此外,针对特定的应用需求,可以考虑选择带有金属垫圈(Metal Washer)的版本,以增加连接器的稳定性。

    5. 兼容性和支持


    该连接器具有良好的兼容性,适用于大多数常见的高密度电路板设计。对于需要更多技术支持的情况,Samtec公司提供了详细的文档和技术支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:连接器无法牢固地固定在电路板上。
    - 解决方案:检查是否正确选择了锁定机构(如Locking Lead),并确认装配过程符合规范。

    - 问题:接触电阻异常高。
    - 解决方案:检查接触面是否干净,必要时更换新的镀层工艺(如Gold on Tail)以提高导电性。

    7. 总结和推荐


    HTSW-XXX-XX-XXX-X-XX-XX 连接器凭借其优良的设计、出色的可靠性和广泛的适用性,在众多高要求应用场合中表现卓越。对于需要高密度、稳定可靠连接解决方案的用户来说,这款产品是一个值得信赖的选择。建议在相关项目中积极考虑选用此款连接器,以确保系统整体性能的提升。

HTSW-110-07-T-D参数

参数
触头端接 -
针脚数 20pin
类型 Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 推挽式
排数 2
长*宽*高 25.4mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-110-07-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-110-07-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTSW-110-07-T-D HTSW-110-07-T-D数据手册

HTSW-110-07-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0355 ¥ 17.2
50+ $ 1.518 ¥ 12.8271
100+ $ 1.1988 ¥ 10.1299
500+ $ 1.026 ¥ 8.6697
1000+ $ 0.7776 ¥ 6.5707
2500+ $ 0.6825 ¥ 5.7671
5000+ $ 0.525 ¥ 4.4363
10000+ $ 0.3675 ¥ 3.1054
库存: 201
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.2
直接购买
加入购物车
